双环支座焊接支撑结构设计

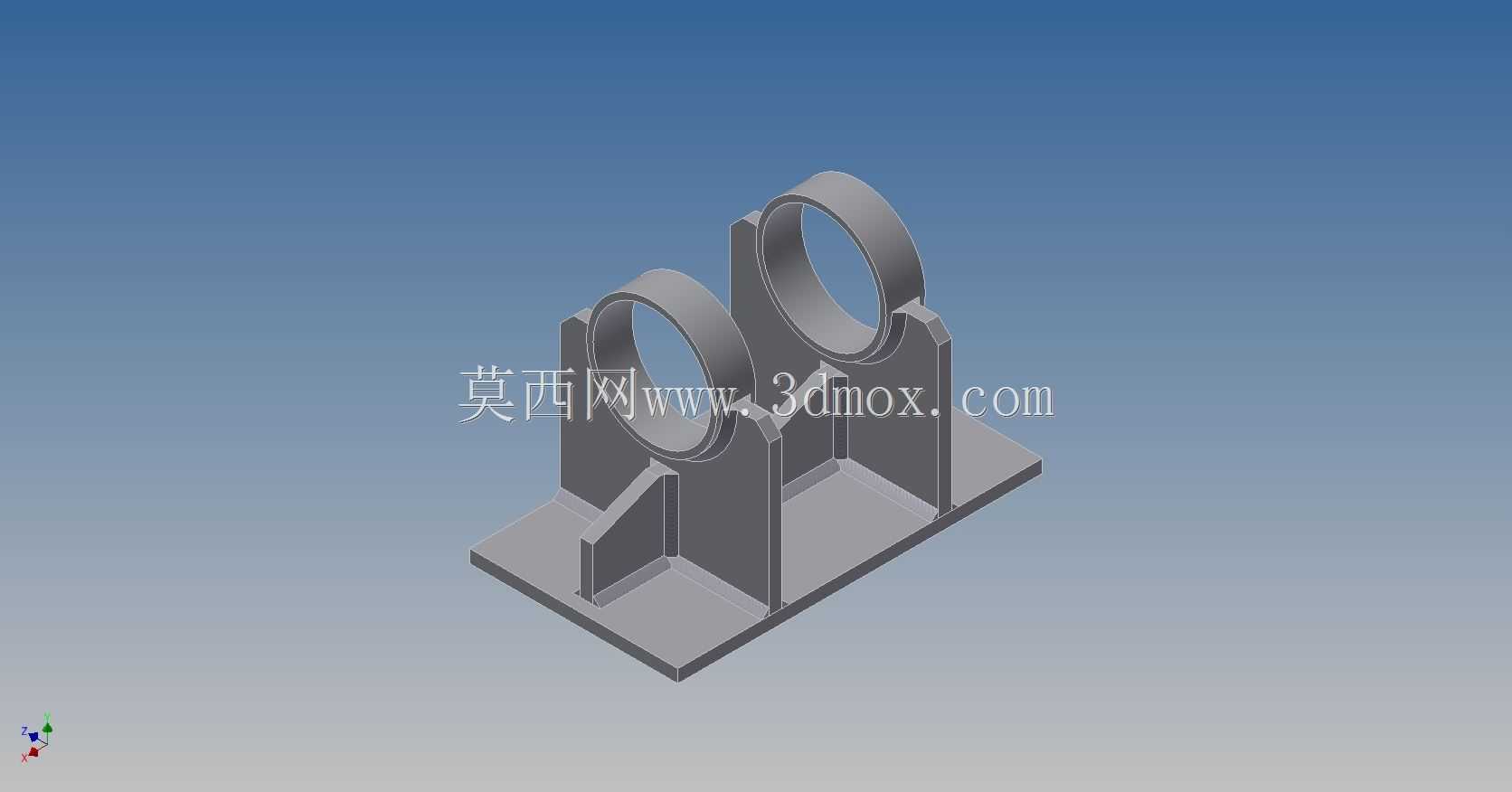

　　在常规工业管线布设、中小型传动组件架设的现场场景里，这类双环式焊接支撑构件的使用频次非常高，很多现场安装的技术人员都接触过类似结构，它的核心作用是为穿设的管状部件、轴类部件提供稳定的径向支撑，同时通过底部的安装基板把承载的载荷均匀传递到下方的设备机架或者安装基础上，避免被支撑部件因为长跨距布设出现挠曲变形、运行振动幅度过大的问题。

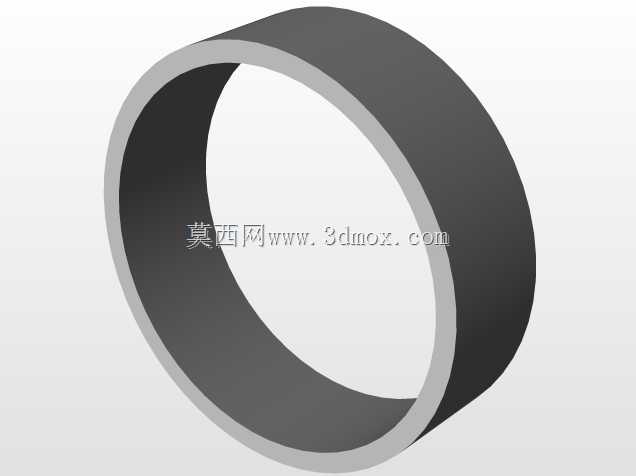

　　从结构功能拆分来看，上部两个同轴排布的环形抱合座是核心的承载接触部位，环体内壁的加工精度需要匹配被支撑部件的外径公差，实际设计时通常会预留0.2到0.5毫米的装配间隙，方便安装时的对位调整，也能给后期的运维拆卸留出操作空间，环体的壁厚需要根据被支撑部件的重量、运行时的动态载荷来核算，常规工况下8到12毫米的壁厚就可以满足多数中小型传动、管线组件的支撑需求，要是支撑的是带振动的动力传输轴类部件，还需要在环体内壁加装减震衬套，降低振动向支撑结构的传递效率。

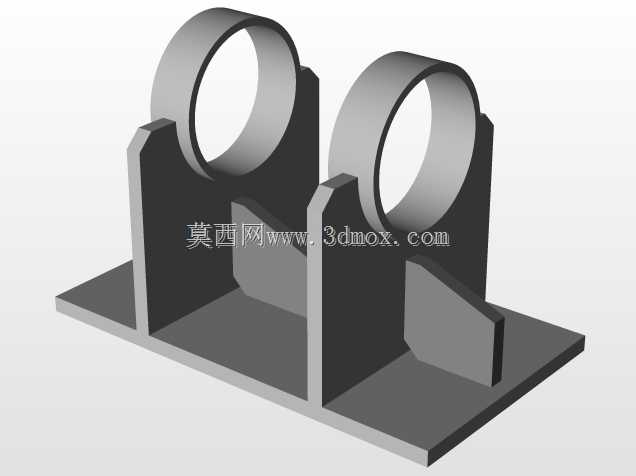

　　两个环体和底部基板之间的立式支撑板，是主要的载荷传递路径，设计时特意在支撑板和基板的连接角位加设了三角形加强筋，这是焊接结构里非常经典的加强设计，不用额外增加过多的材料重量，就能大幅提升连接位置的抗弯、抗扭刚度，避免设备长期运行后支撑板和基板的焊缝位置出现疲劳开裂。实际焊接工艺排布时，这些角位的焊缝需要做连续角焊，焊脚高度根据板材厚度匹配，通常不低于连接板材厚度的0.7倍，焊后还要对焊缝位置做应力消除处理，尤其是支撑动态载荷部件的场景，残余应力的存在会大幅缩短结构的使用寿命。

　　底部的方形安装基板是整个构件和外部基础连接的界面，基板上会根据安装点位的排布预留对应的螺栓过孔，孔位的位置公差需要控制在±0.3毫米以内，保证现场安装时可以和基础上的预埋螺栓或者机架上的螺纹孔顺利对位，不会出现孔位错位强行装配带来的结构内应力。基板的厚度通常比立式支撑板厚2到4毫米，因为螺栓预紧时会给基板带来局部的压应力，足够的厚度可以避免预紧过程中基板出现翘曲变形，保证整个支撑结构安装后和基础面完全贴合，不会出现虚位。

　　设计这类焊接支撑结构的时候，首先要明确被支撑部件的实际工况：如果是静态的管线支撑，核算静载荷下的结构强度即可，材料选用普通的Q235结构钢就能满足需求，焊接工艺也不需要做特殊要求；如果是支撑旋转的轴类部件，除了静强度核算，还要额外校核结构的固有频率，避开轴系运行时的转动频率，防止出现共振问题，这时候环体和支撑板的连接位置可以适当增加圆角过渡，减少应力集中点，材料也可以根据防腐需求选用镀锌板材或者不锈钢材质。

　　从安装边界来看，这类双环支撑结构的整体占用空间比较紧凑，两个环体的中心距需要和被支撑部件的布设间距完全匹配，误差不能超过0.2毫米，否则安装时会给被支撑部件带来额外的装配应力，长期运行容易导致部件损坏。结构的整体高度需要根据被支撑部件的布设标高来确定，设计时可以在支撑板上预留一定的高度调整余量，或者在基板和基础之间加装调整垫片，方便现场安装时微调支撑高度，保证被支撑部件的同轴度符合安装要求。

　　很多现场施工的人员会觉得这类焊接结构很简单，随便焊一下就能用，但实际应用里因为焊接结构设计不合理、焊缝处理不到位导致的支撑失效问题并不少见：比如有的结构没加加强筋，设备运行半年多就出现支撑板弯折；有的孔位公差控制不好，强行装配后焊缝位置长期受内应力影响出现开裂；还有的环体内壁间隙留的不合适，夏天温度升高后被支撑的管线热胀伸长，被环体卡滞出现变形。所以这类看似基础的焊接支撑构件，从结构尺寸核算、焊接工艺设计到安装公差控制，每一个环节都要结合实际工况做对应调整，才能保证长期运行的稳定性。
