带阵列孔曲面安装基座结构设计

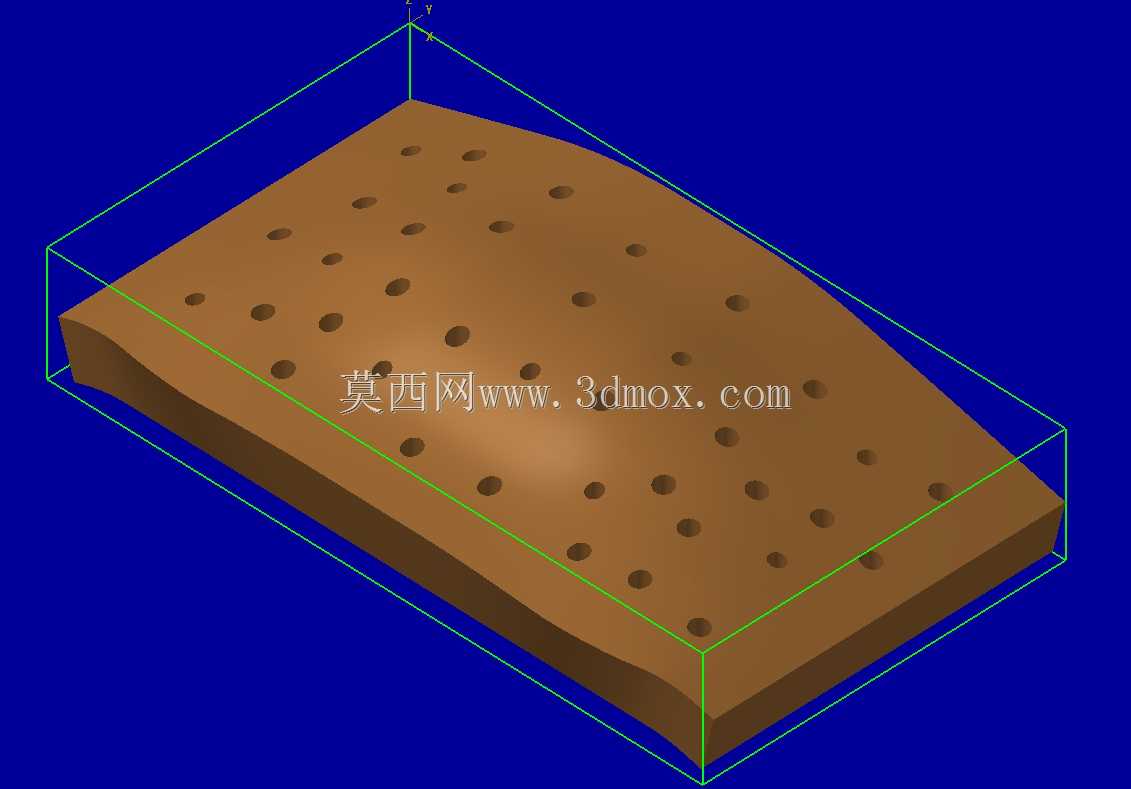

　　在非标自动化产线的工件定位、工装夹具的承载模块以及精密检测设备的试样固定场景中，这类带阵列排布孔位的曲面基座是十分常见的结构件，很多刚接触结构设计的工程师容易忽略曲面孔位的加工基准匹配问题，导致后续装配时出现孔位错位、安装面贴合度不足的问题。这个结构的核心设计逻辑是先确定曲面的安装基准面，也就是模型底部的平直安装边，所有孔位的轴向都垂直于对应位置的曲面法向，而非统一垂直于底部基准平面，这一点是区别于普通平面安装板的关键，能保证安装在孔位上的紧固件、定位销或者检测探头能够垂直贴合曲面，避免出现侧向应力导致的安装松动。从结构边界来看，基座整体采用矩形轮廓设计，底部平直边的厚度均匀，作为整个构件的安装支撑边，

　　可直接嵌入工装台的T型槽或者通过侧边压块完成固定，不需要额外设计复杂的安装挂耳，能适配多数通用工装平台的装夹尺寸。曲面部分采用平缓的弧面过渡，没有急剧的曲率变化，一方面是为了降低曲面铣削时的刀具路径规划难度，普通三轴机床通过分层铣削就能完成曲面加工，不需要动用五轴设备就能达到不错的表面精度，另一方面平缓的曲面能让阵列排布的孔位深度差控制在合理范围内，不会出现部分孔位过深导致的攻丝困难、或者孔位过浅导致的螺纹啮合长度不足的问题。孔位采用等距阵列排布，相邻孔位的中心距保持一致，孔的直径统一，这种标准化的孔位设计能大幅降低加工时的换刀频次，也能让后续安装的配件具备更强的互换性，不管是安装定位销、紧固螺栓还是真空吸附接头，

　　都能直接选用标准件，不需要单独定制异形连接件。在实际应用中，这类结构常被用作真空吸附平台的基体，每个孔位可以连接真空气路，曲面造型刚好匹配待加工的曲面工件外形，比如弧形塑料外壳、曲面玻璃工件的加工定位，通过均匀分布的吸附孔提供稳定的固定力，避免工件在打磨、喷涂或者检测过程中出现移位。也有部分场景会将这类结构用作消音风道的导流板，孔位作为气流的流通通道，曲面造型引导气流平缓转向，降低风阻与气流噪音。设计这类结构时需要重点关注曲面与底部安装边的过渡圆角，不能出现直角锐边，否则在加工时容易出现应力集中，长期受载的情况下会从过渡位置出现开裂，同时孔位的边缘需要做微小的倒角处理，去除钻孔产生的毛刺，避免安装时毛刺脱落掉入设备内部造成故障。

　　另外，孔位的阵列范围要比实际需要的安装区域稍大一圈，预留出一定的调整余量，方便后续调试时根据实际工况调整安装位置，不需要重新加工基座。整个结构的壁厚保持均匀，没有出现局部过厚或者过薄的区域，不管是采用金属材料铣削加工，还是采用工程塑料注塑成型，都能有效控制加工变形，不会因为壁厚不均导致冷却后曲面翘曲，影响最终的安装精度。在三维建模过程中，这类结构的建模难点在于曲面法向孔的阵列，不能直接采用平面阵列的方式垂直于基准面打孔，需要先提取曲面的法向参考，再以曲面UV方向为阵列路径排布孔位，才能保证每个孔的轴向都与曲面垂直，这也是很多新手建模时容易出错的地方，建好的模型导入加工编程软件后会发现孔位轴向不对，直接导致加工报废。
