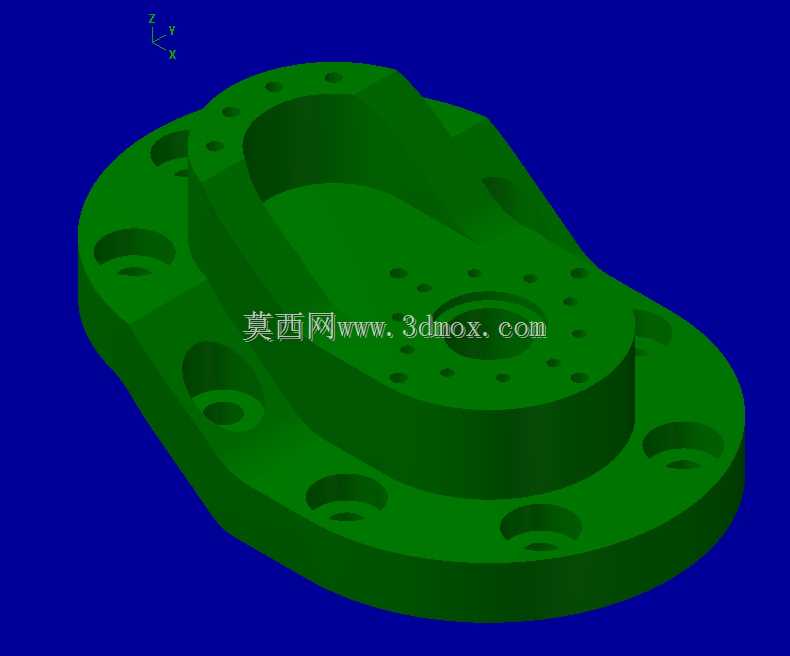

MasterCAM FBM钻头配套法兰式安装基座结构

　　在机床钻削加工场景中，这类带多孔位的法兰式基座是FBM自动钻削工艺里的核心配套承载件，主要承担钻削过程中的工件定位、刀具导向基准以及工装模块的安装承载作用，常见于立式加工中心、数控钻床的多工位钻孔工装组，适配箱体类、盘盖类零件的批量钻孔工序，能配合FBM钻削逻辑自动识别孔位特征，减少人工找正的辅助工时。从结构设计逻辑来看，整个基座采用盘式阶梯布局，底部为带环形安装孔的法兰边，沿圆周均匀分布6个沉头安装孔，用于将整个基座锁紧在机床工作台或者工装托板上，安装孔的沉头深度设计刚好覆盖内六角螺栓的头部高度，避免螺栓突出影响上层工件的装夹平面度，法兰边的外圆尺寸根据常用钻床工作台的T型槽间距做了适配，可直接匹配125mm、

　　160mm规格的工作台槽距，不需要额外加装过渡转接板。基座上层为凸起的阶梯承载台，中心设置大直径通孔，用于穿过待加工零件的定位芯轴或者排屑通道，中心孔周围环形分布多组不同直径的小孔，这些小孔对应FBM钻头的加工工位，其中小直径孔为钻套安装孔，压入标准钻套后可对钻头起到导向作用，防止钻削深孔时出现钻头偏摆、孔位超差的问题，稍大的孔为定位销孔，用于安装工件定位销，实现待加工零件的快速装夹定位，不需要每次装夹都打表找正。承载台的侧面做了斜向让位结构，避免钻削过程中刀柄、主轴护套和基座发生干涉，斜角角度匹配常用BT40、BT50刀柄的最大偏摆角度，在多轴联动钻削斜孔时也能留出足够的安全运动空间。基座的整体厚度经过刚性校核，

　　在承受最大钻削轴向力时，安装平面的变形量控制在0.01mm以内，保证钻孔的位置精度和孔壁垂直度，材料选用常用的45号钢，表面做发黑处理提升防锈能力，安装平面和定位面的粗糙度要求达到Ra1.6，保证装夹时的贴合精度。在实际生产应用中，这类基座可以单独作为钻模使用，也可以多个组合安装在回转工作台上，形成多工位旋转钻削工装，配合自动上下料机构实现无人化批量加工，孔位的布局完全匹配FBM自动钻孔的特征识别逻辑，编程时只需要调取对应孔位的加工参数即可，不需要逐个孔位设置加工路径，能大幅缩短编程周期。设计过程中重点考虑了排屑空间，中心大孔和法兰边的让位槽连通，钻削产生的铁屑可以顺着斜面直接滑入机床排屑器，不会堆积在定位面上影响装夹精度，

　　同时所有孔位的边缘都做了C1倒角，去除加工毛刺，避免安装时割伤操作人员或者刮伤工件表面。安装边界方面，基座的总高度控制在85mm以内，不会超出机床主轴的最小加工行程，法兰边的安装孔中心距为140mm，适配标准的机床压板和T型螺栓，不需要定制特殊的装夹配件，上层承载台的定位孔位置度公差控制在0.02mm以内，保证重复装夹的定位精度稳定，钻套安装孔和底面的垂直度公差为0.01mm/100mm，确保钻头导向的精度，避免钻孔出现倾斜。
