汽车发动机油底壳储油结构三维数模

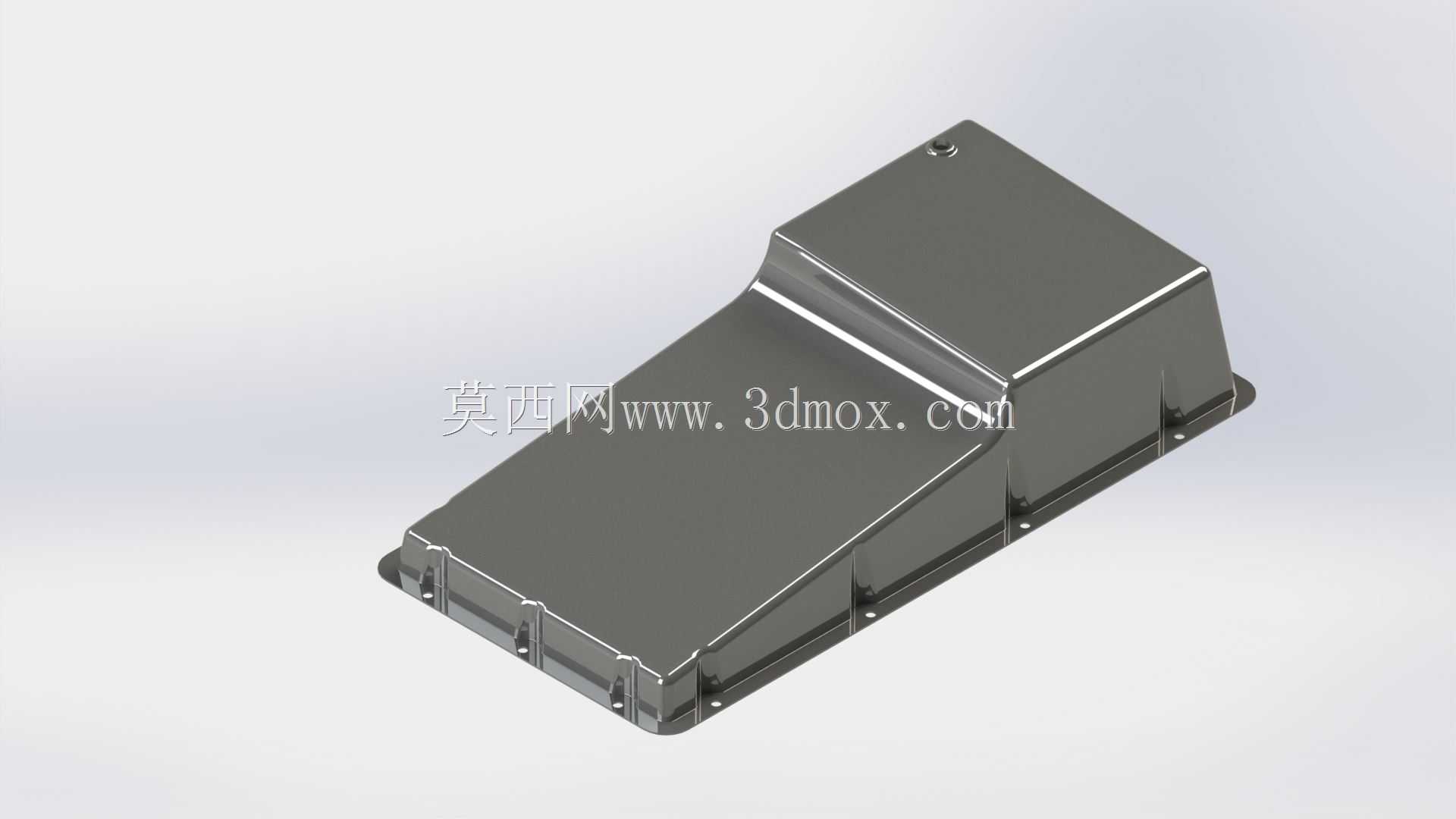

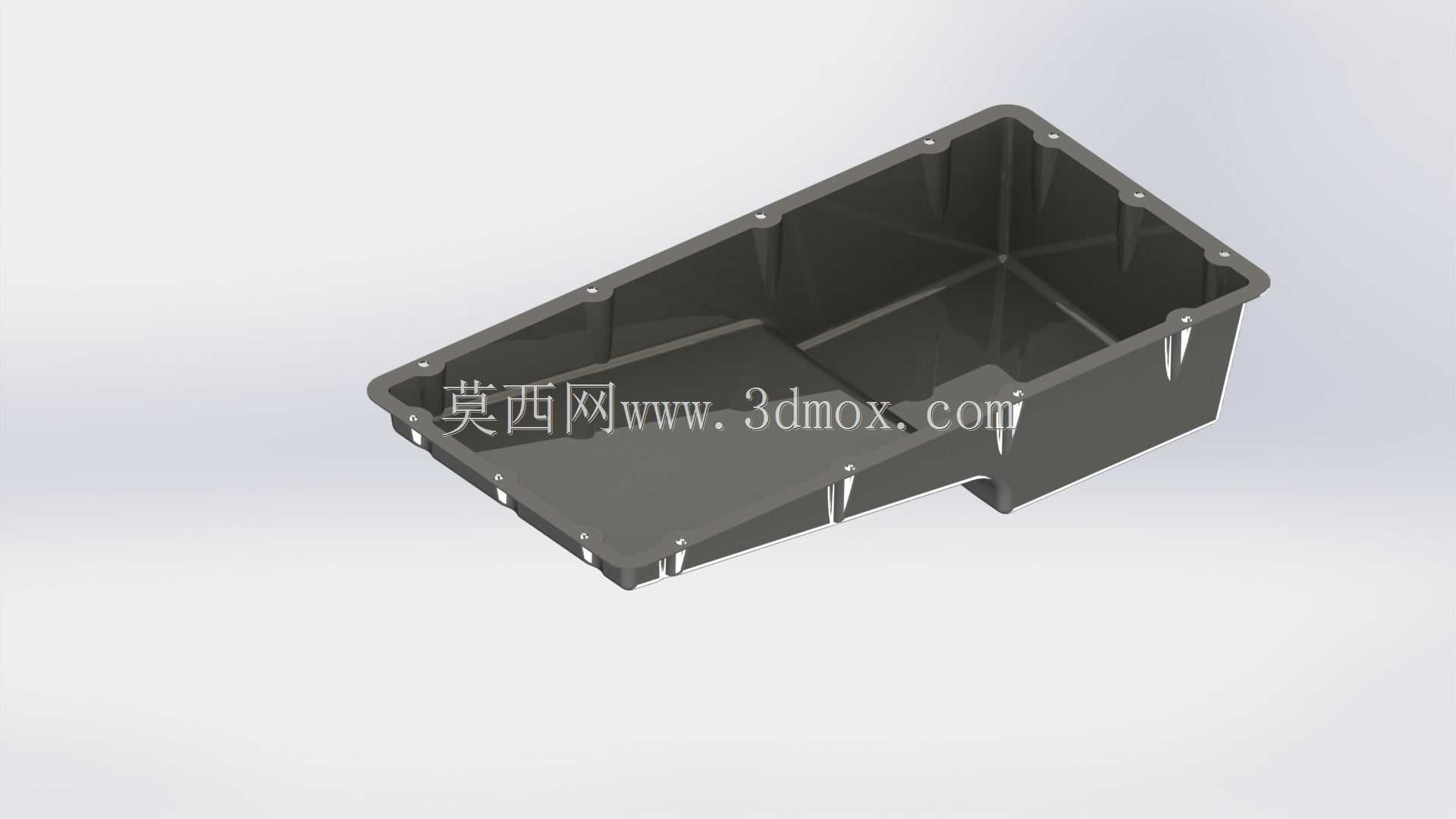

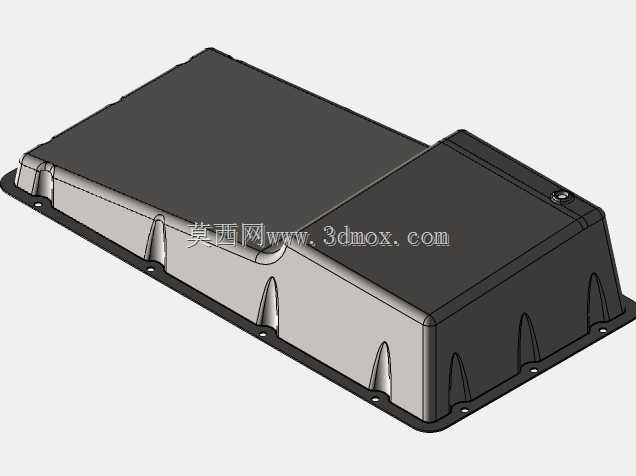

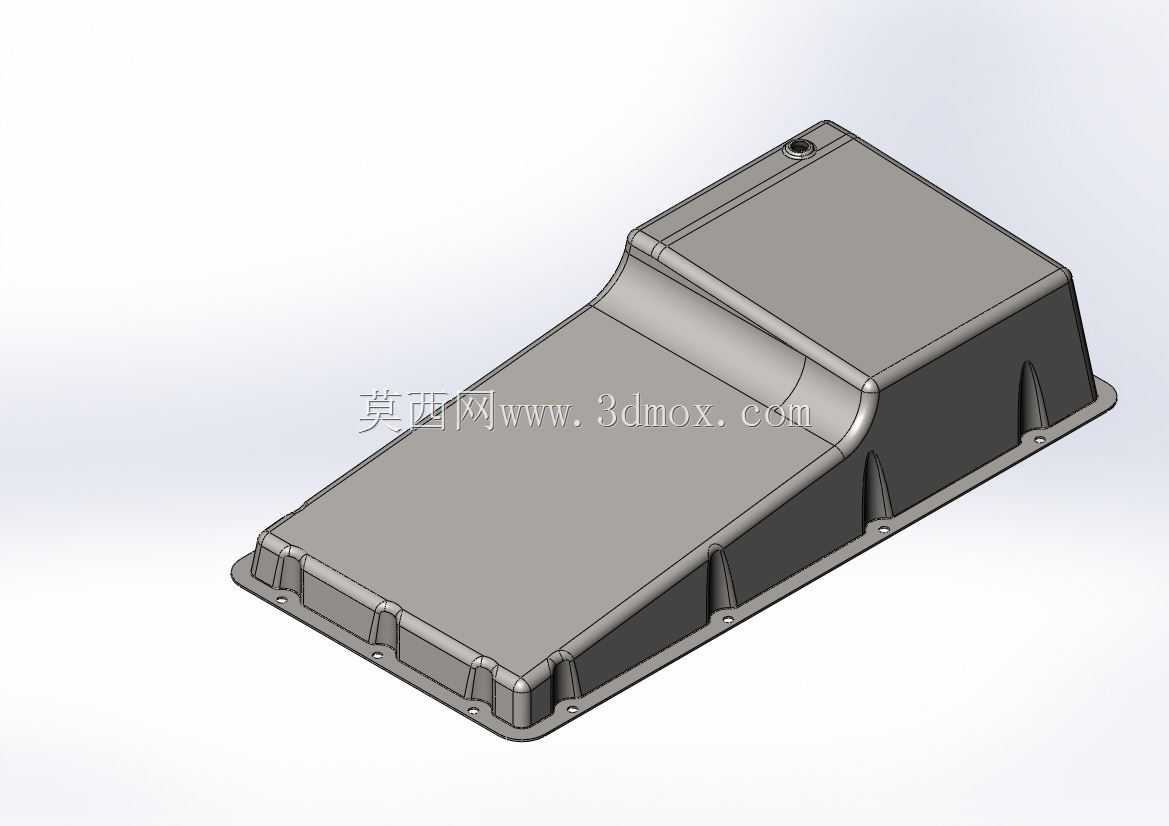

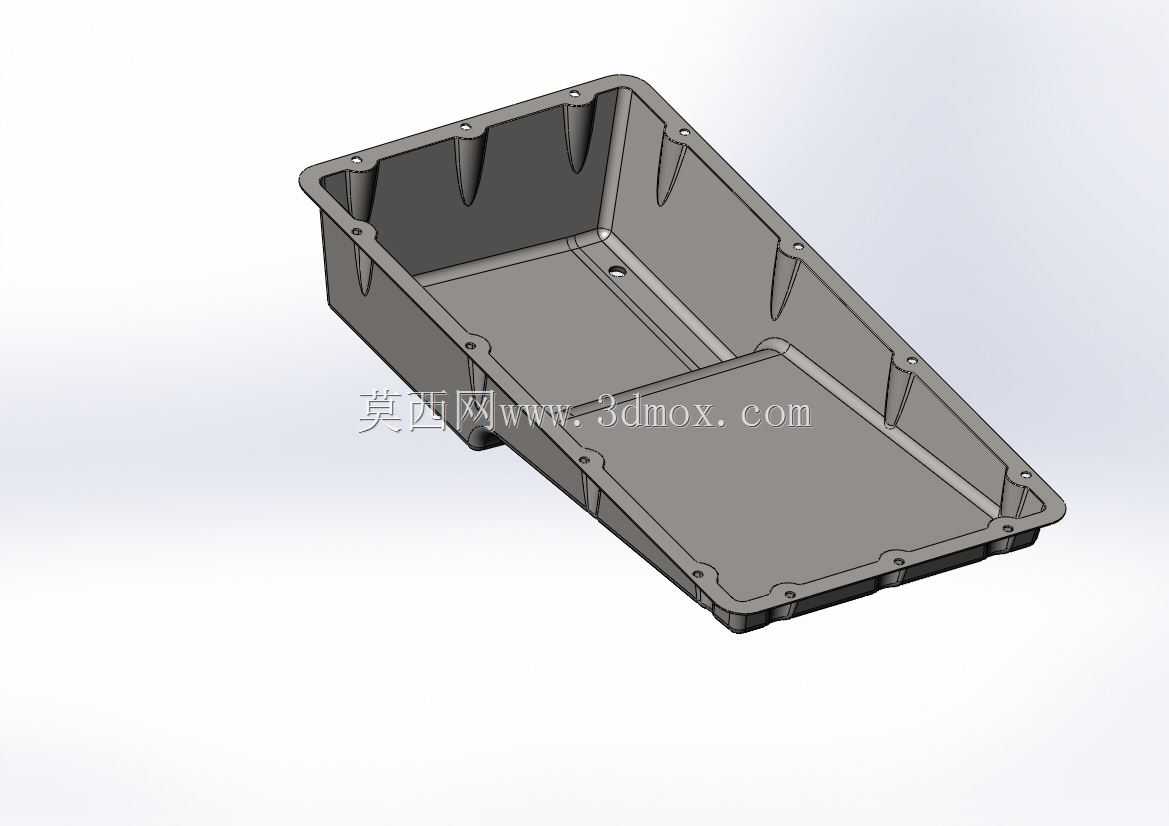

　　在车用动力系统的润滑回路里，这类壳体部件承担着最基础也最核心的储油功能，日常工况下发动机各摩擦副回流的润滑油全部汇集在这个腔体内，为机油泵提供稳定的供油液位，避免车辆在坡道行驶、加减速工况下出现油泵吸空的问题。从结构设计逻辑来看，整个壳体采用深腔式的变截面造型，靠近机油泵安装位的区域做了局部加深的集油槽设计，能在车辆倾斜、油面波动时保证吸油口始终浸没在润滑油液面以下，同时腔体内壁设置的多道加强筋，一方面是提升壳体整体的刚性，降低发动机运行过程中壳体的振动辐射噪声，另一方面也能对回流的机油起到一定的导流缓冲作用，减少高速回流的机油冲击油面产生的泡沫，避免机油含气量过高影响润滑压力。壳体上沿的一圈安装法兰面做了均匀分布的安装孔位，

　　安装时配合密封胶垫与缸体下平面贴合紧固，法兰面的平面度公差控制在合理区间，能有效避免长期使用后出现渗油漏油的问题，法兰边缘的局部凸台结构是为了避让缸体上的突出结构，保证安装时不会出现干涉。从实际安装边界来看，这个壳体的整体轮廓完全适配对应机型的发动机下部舱体空间，壳体外侧的局部凹陷结构是为了避让车辆前副车架、转向拉杆等底盘部件，避免整车装配时出现运动干涉，同时壳体底部的放油螺塞安装位设置在腔体最低点，能保证保养时机油可以完全排空，减少旧油残留对新机油性能的影响。在建模过程中，壳体的壁厚做了均匀化处理，既保证了足够的结构强度承受机油的静压以及行驶过程中的路面飞石冲击，也尽可能控制了部件的整体重量，符合动力总成轻量化的设计方向，

　　内壁的圆角过渡处理避免了应力集中问题，在承受发动机振动、温度交变的工况下不容易出现开裂失效。这类储油壳体的设计需要兼顾多方面的边界约束，除了核心的储油容积要满足发动机润滑系统的总油量要求，还要考虑整车布置的空间限制、密封可靠性、NVH性能以及制造工艺的可行性，比如这个壳体采用的冲压成型工艺对应的拔模角度、圆角半径都在数模里做了对应设置，能直接对接后续的工艺开模环节，不需要做过多的结构调整。在实际的发动机台架测试环节，这类壳体还要经过密封耐压测试、温度交变测试、振动耐久测试等多项验证，保证在全生命周期内的使用可靠性，数模里的每一处结构细节都对应着实际使用中的某一项性能需求，没有多余的冗余设计。
