带格栅通风结构的塑料防护壳体

　　这款带格栅通风结构的塑料防护壳体，在小型工业控制模块、桌面传感单元、便携检测设备的外置防护场景中有着较高的适配性，日常工况下主要承担内部元器件的物理防护、气流疏导、外观规整三类核心作用。从实际使用场景来看，这类壳体常被应用在车间工位的小型信号采集终端、实验室桌面测试模块的外封装上，既可以隔绝日常作业中飘落的粉尘、飞溅的少量切削液滴，也能避免操作人员误触内部带电的PCB板与接线端子，降低设备运维过程中的安全隐患。

　　设计过程中首先考虑的是内部元器件的安装边界，壳体整体采用上下扣合的分体式结构，上下壳的配合面做了阶梯式止口设计，扣合后不会出现横向错位，配合间隙控制在0.15mm以内，既可以满足普通IP54级别的防尘防溅要求，也不需要额外加装密封胶条，适配室内干燥工况下的使用需求，能有效压缩整体物料成本。壳体四个边角做了大半径圆角过渡，一方面是注塑成型过程中可以避免尖角位置的应力集中，减少注塑件冷却后的翘曲变形量，另一方面在设备搬运、工位挪动过程中，圆角结构不会剐蹭操作人员的手部，也不会磕碰相邻的工位设备，降低日常使用中的外观损耗。

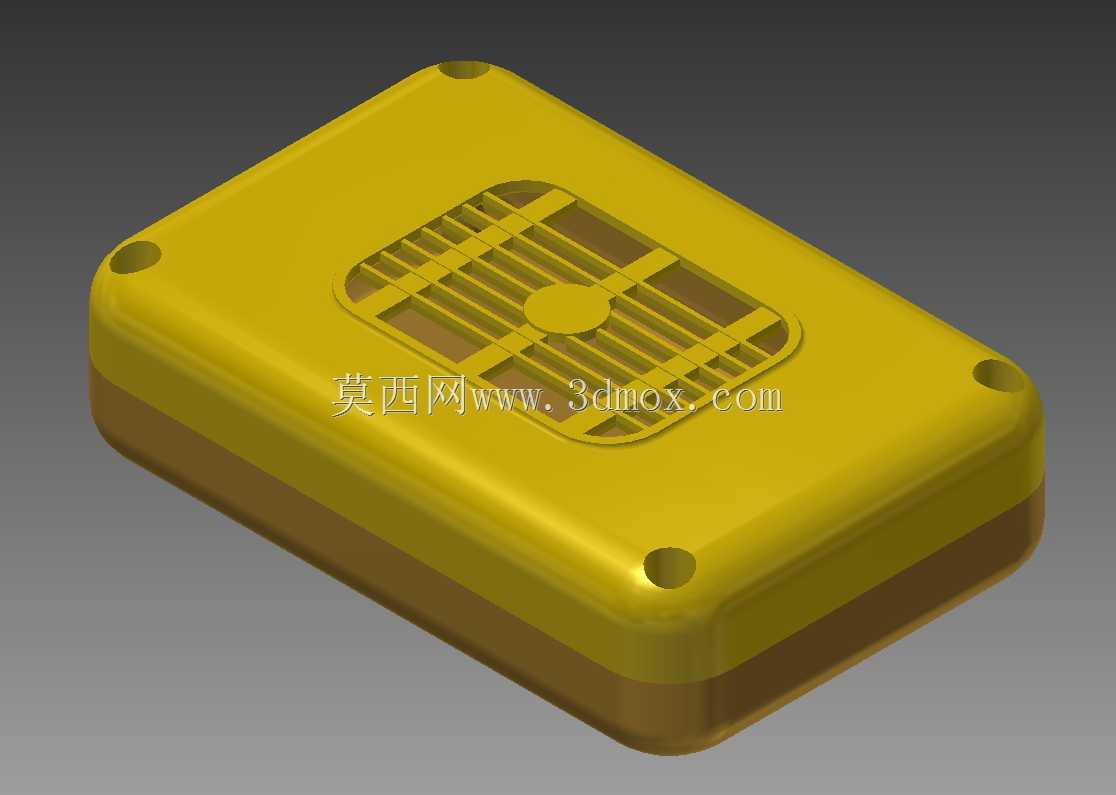

　　上壳表面的格栅结构是整个设计的核心功能区域，格栅采用纵横交错的筋条布局，中间设置圆形的补强凸台，筋条厚度均匀控制在1.2mm，既可以保证气流顺利穿过格栅进入壳体内部，带走内部电路板工作产生的热量，避免元器件长时间高温工作出现性能衰减，也能通过筋条的交错布局阻挡较大体积的异物落入壳体内，同时中间的圆形凸台可以作为品牌标识丝印的定位基准，也能在壳体受到正面压力时分散应力，避免格栅区域受外力出现断裂。四个角位置的沉头安装孔，孔位深度与壳体壁厚做了匹配设计，安装时采用M3规格的自攻螺丝即可完成上下壳的锁紧固定，沉头结构可以让螺丝头部完全埋入壳体内，不会突出壳体表面影响放置平整度，孔位周边做了局部加厚处理，锁紧螺丝时不会出现柱位开裂的问题。

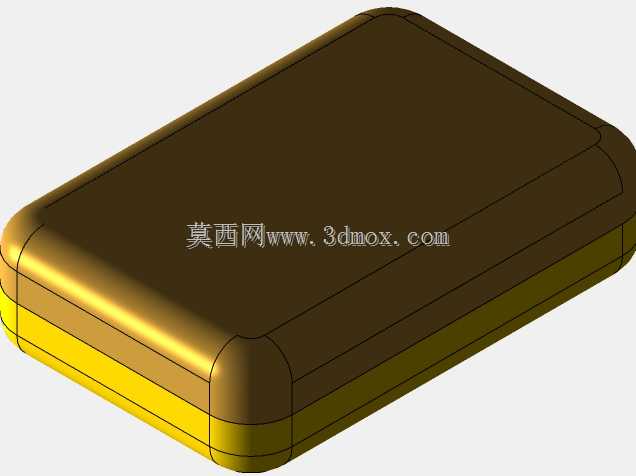

　　从安装适配性来看，壳体内部的安装柱高度统一，柱端做了导向倒角，内部PCB板可以直接顺着导向柱滑入到位，不需要额外做定位调整，安装柱的内孔尺寸适配常用的铜嵌件规格，有更高固定强度需求的场景下，可以预先在安装柱内压入铜螺母，采用机丝螺丝完成板件固定，适配不同振动等级的工况需求。壳体下壳的侧边做了微凸的支撑筋，放置在桌面或者安装面板上时，壳体底部与接触面之间会留出0.8mm的间隙，既可以避免壳体底部与接触面直接摩擦刮花，也能让底部的空气形成流通通道，辅助提升整体散热效率。上下壳的壁厚整体保持均匀，转角位置的壁厚差控制在20%以内，注塑生产时可以避免出现缩痕、气泡等成型缺陷，提升成品率，材质选用常规的ABS工程塑料即可满足大部分场景的强度需求，有耐冲击或者耐化学腐蚀需求的场景下，也可以替换为PC或者PP材质，不需要调整整体结构尺寸。
