双腔连体式塑料定量量杯结构设计

　　这款双腔连体塑料量杯，主要面向实验室小剂量试剂分装、小型化工配料工位、食品加工辅料定量添加场景设计，区别于常规单腔量杯的单规格计量局限，连体双腔的结构可同时承载两种不同量程的物料取用需求，减少工位上多容器摆放的杂乱问题，也能避免单杯反复清洗切换物料带来的交叉污染风险。从实际使用场景出发，这类量杯常被放置在操作台边缘、小型配料设备的接料工位，因此设计时特意将整体轮廓做了圆角过渡处理，没有尖锐棱角，既避免操作人员取放时被刮蹭，也能减少容器磕碰工位台面产生的破损概率，塑料材质本身的抗冲击特性也适配车间日常频繁拿取、轻微碰撞的使用环境。

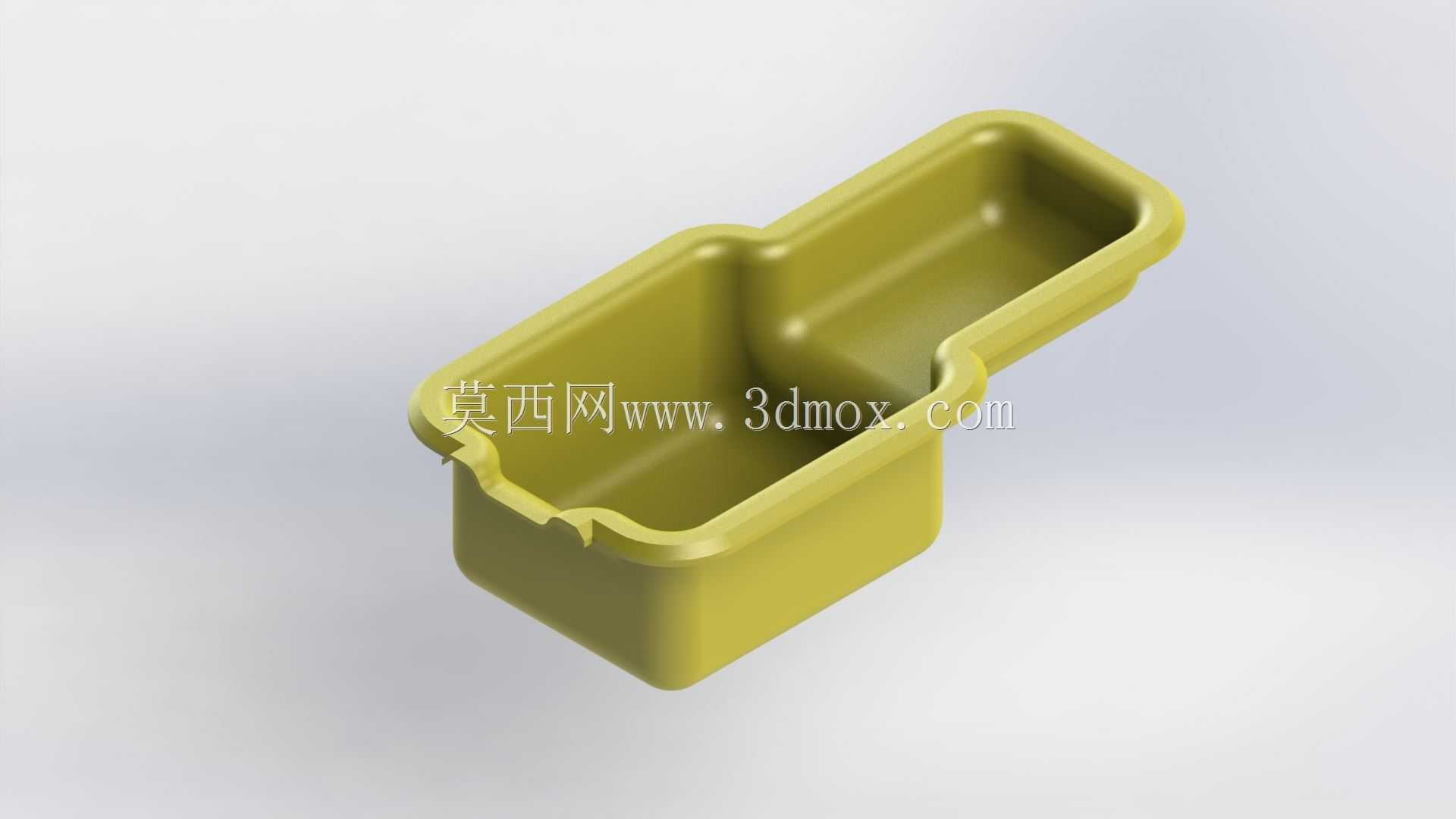

　　结构设计上，两个腔体采用不等容的连通式布局，大腔可满足常规大剂量物料的盛装需求，小腔适配小剂量精准取用的场景，腔体之间的隔断做了加厚处理，避免注塑成型后出现缩痕，同时也能提升整体结构的刚性，装满物料时不会因为单侧承重出现腔体变形、侧翻的问题。杯口位置做了外翻的卷边设计，一方面提升杯口的结构强度，倒取物料时卷边可以形成导流作用，避免液体或者粉状物料顺着杯壁外溢，另一方面卷边结构也能适配配套的杯盖安装，需要临时密封存储物料时可以直接扣合配套盖体，不用额外转移容器。杯体底部做了微凸的防滑底脚设计，放置在光滑的操作台面上时不会轻易滑动，底脚的凸起高度控制在1mm以内，不会因为凸起过高导致杯体放置不稳，同时也能避免杯底直接和台面贴合，减少杯底磨损的概率。

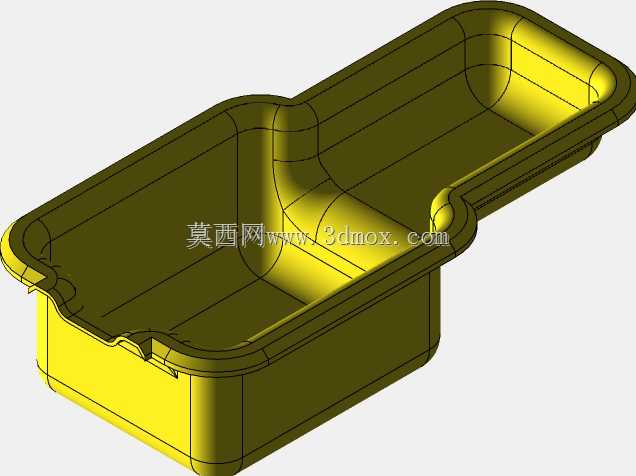

　　从建模的设计思路来看，整体拔模角度统一设置为1.5度，适配常规注塑模具的开模需求，所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的开裂问题，也能减少模具型腔的加工死角，降低模具加工的难度。壁厚设计上采用均匀壁厚原则，整体壁厚控制在2mm，隔断位置局部加厚到2.5mm，既保证结构强度，也能避免注塑时出现壁厚不均导致的缩水、气泡等成型缺陷。杯口的导流缺口特意设置在两个腔体的同侧位置，倒取不同腔体内的物料时不用调整握持姿势，符合操作人员的使用习惯，缺口的深度控制在5mm，既能保证导流效果，也不会因为缺口过深导致物料从缺口意外洒出。

　　安装与使用边界方面，这款量杯的整体外轮廓尺寸适配常规的工位置物架格口，长度方向控制在180mm以内，宽度控制在80mm以内，高度控制在60mm，可以直接放入标准的小零件收纳盒格中存放，不需要定制专属的存放工位。握持位置没有额外设计把手，而是依靠杯体外侧的磨砂纹理提升摩擦力，操作人员带防滑手套操作时也能稳定拿取，不会出现打滑脱手的问题。腔体内部的容量刻度采用模内成型的凸纹设计，不会因为长期刷洗出现刻度磨损脱落的问题，刻度标识从腔体底部向上排布，最小刻度间隔适配对应腔体的量程精度，大腔量程适配50-200ml的计量需求，小腔适配10-50ml的计量需求，覆盖大部分小剂量配料场景的精度要求。

　　从实际使用的适配性来看，这款量杯采用食品级PP塑料的成型参数设计，可兼容常温下的水性溶剂、粉状固体、颗粒状物料的盛装，不适合盛装高温强腐蚀性溶剂，使用温度边界控制在-10℃到80℃之间，超出温度范围会出现材料变形、强度下降的问题。杯体的连体结构设计省去了额外的拼接装配工序，一体注塑成型即可完成成品生产，生产效率高，成品一致性好，适合批量量产应用在各类需要定量取料的工位上，相比传统的玻璃量杯，抗摔性能提升明显，能降低车间日常使用的耗材损耗成本。
