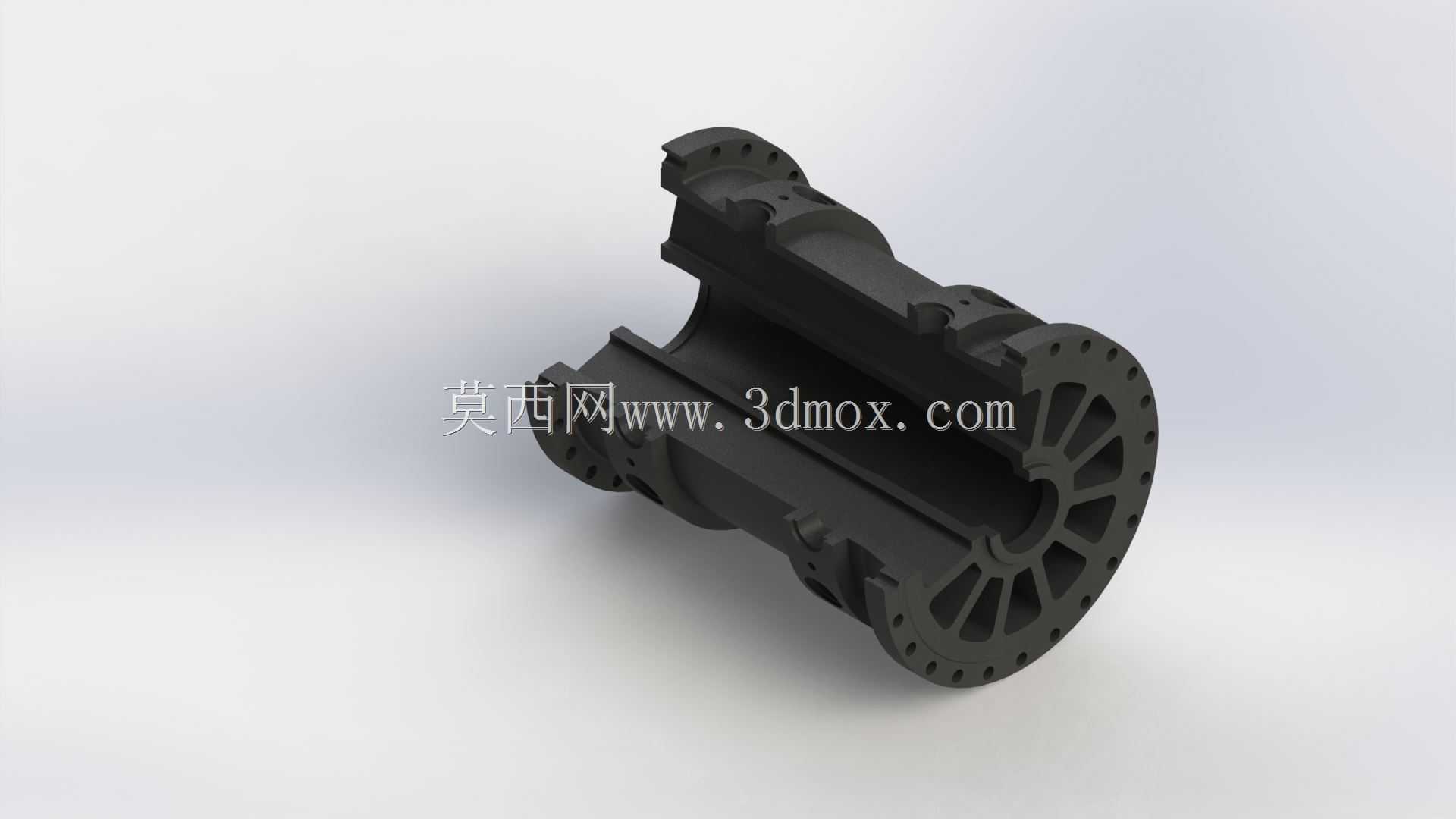

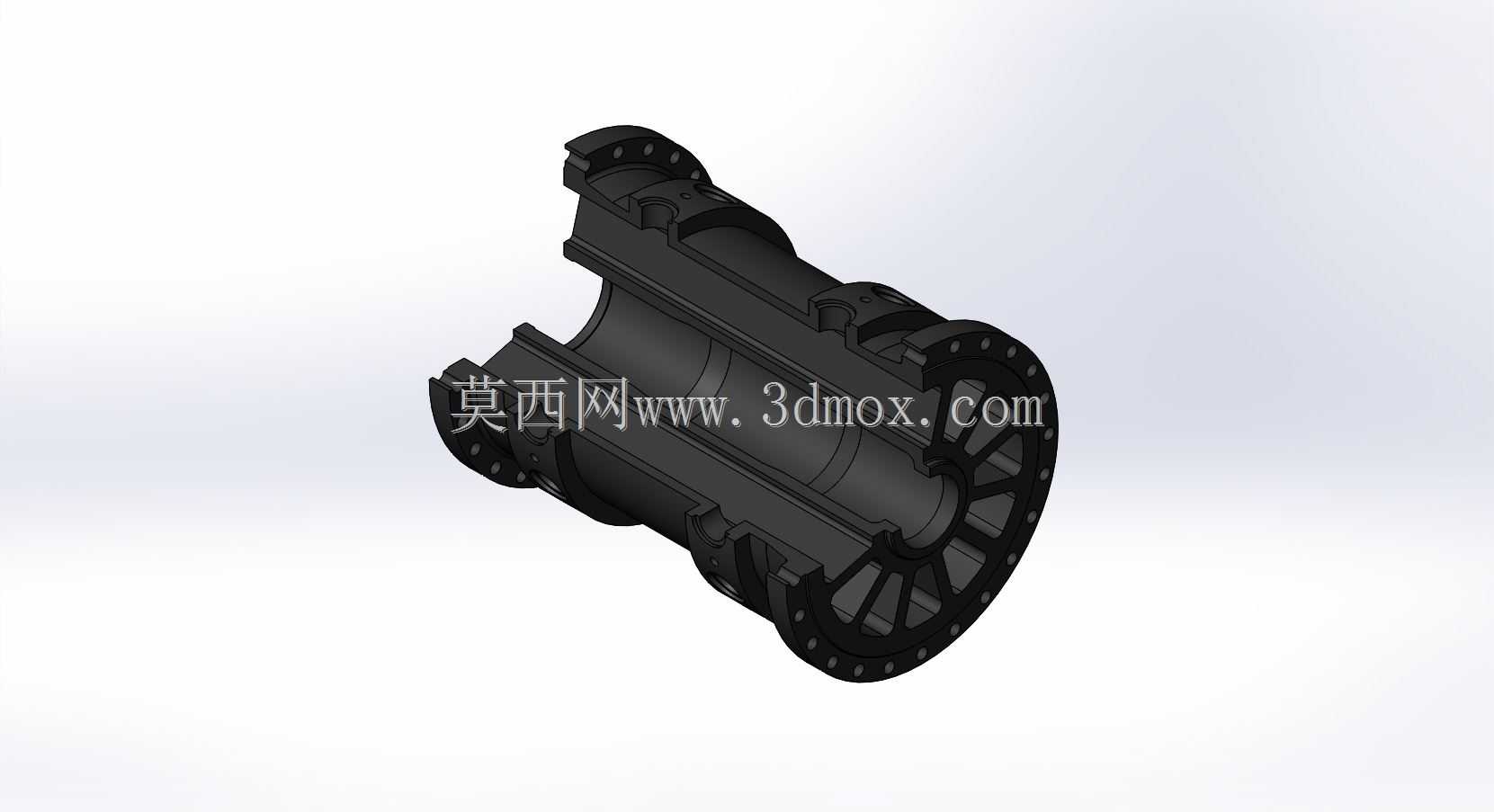

这类剖分式回转壳体结构,常见于中大型回转类动力设备、流体输送设备的定子段或壳体总成,在工业泵、透平机械、部分特种减速机的外壳设计中应用广泛,核心作用是为内部转子、叶轮、传动组件提供封闭的安装腔体,同时承担介质密封、载荷传递、部件定位的多重功能。从结构设计逻辑来看,采用轴向剖分的对合结构,主要是为了解决大尺寸回转腔体内部组件装配难度高的问题——整壳式结构在装配内置的叶轮、轴封、轴承组件时,往往需要从端部穿入,当内部组件层级多、径向尺寸变化大时,装配公差累积容易导致卡滞,后期维护拆解也需要拆除端部所有连接管线与传动部件,而剖分结构只需松开上下壳体的连接紧固件,即可直接掀开上半部分完成内部组件的检修与更换,大幅降低现场运维的工作量。

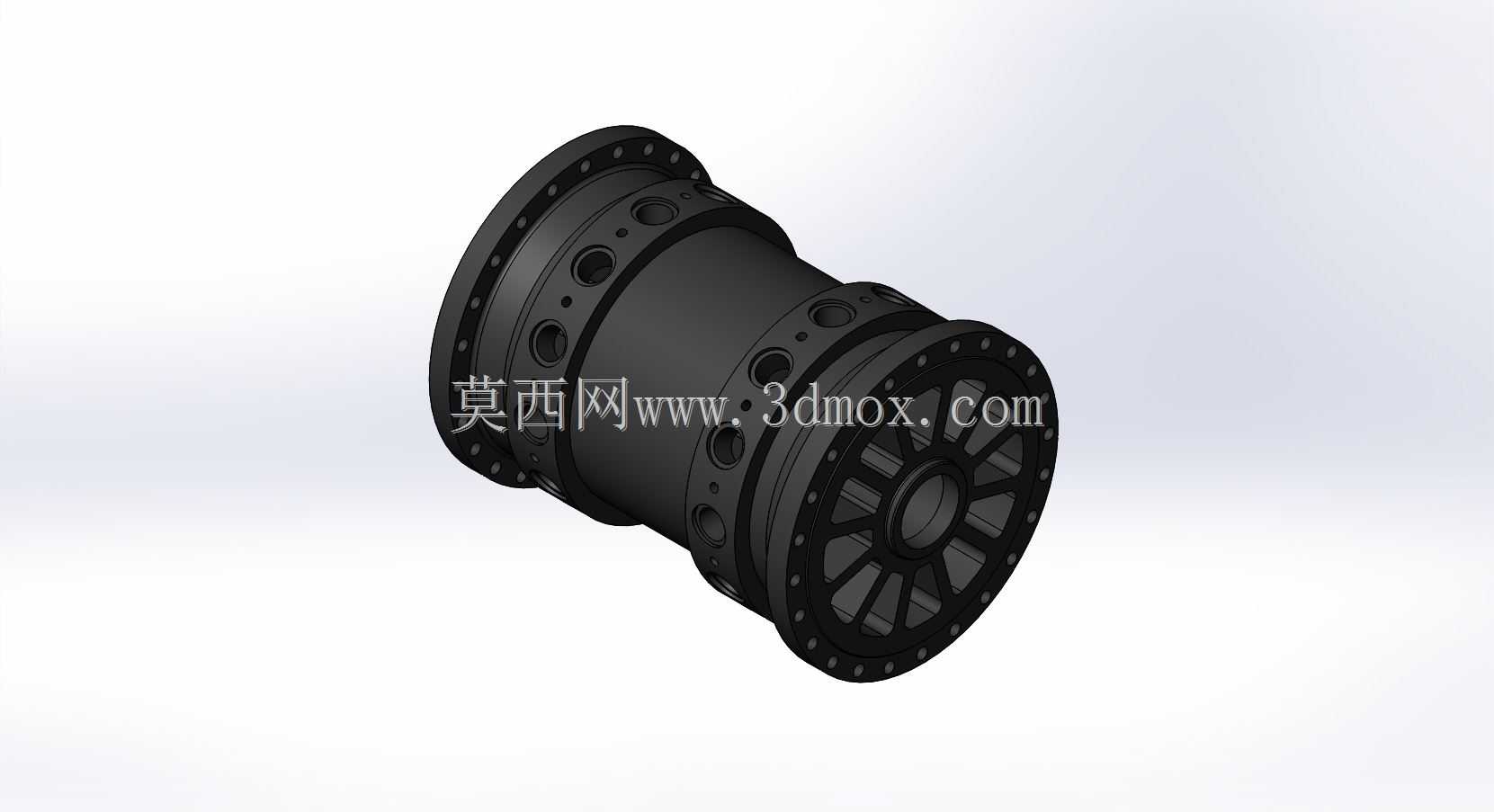

从外形与安装边界来看,该构件主体为变径回转腔体,一端为大直径带安装孔的法兰端,法兰端面上均匀分布的螺栓孔用于和端盖、相邻壳体段或者动力输入端的连接座实现刚性对接,孔位的分度精度直接影响对接后的同轴度,设计时需要严格控制孔位的位置度公差,避免装配后出现轴系偏载。腔体外侧沿轴向分布的多道环形凸台,一方面是作为剖分面连接螺栓的安装座,凸台位置的壁厚做了局部加厚,抵消螺栓预紧力带来的局部应力集中,避免薄壁壳体在螺栓锁紧时出现变形;另一方面这些凸台也充当了加强筋的作用,提升整个壳体的径向刚度,当腔体内部承受介质压力或者传动组件的振动载荷时,减少壳体的径向形变,避免内壁和内部回转组件发生刮擦。
剖分结合面的设计是这类构件的核心要点,结合面沿整个轴向贯通,设计时需要保证结合面的平面度公差,同时在结合面上预留密封槽的安装位置,根据使用场景的不同,可以选择安装橡胶密封圈或者涂覆密封胶实现腔体的密封,防止内部输送的介质或者润滑油从剖分面泄漏。大直径法兰端面上的辐射状筋板,是针对法兰端受载大的特点做的加强设计,法兰端不仅要承担连接载荷,还要承受内部介质的轴向推力,以及端盖安装带来的附加弯矩,辐射筋将法兰外圈和腔体主体连接为整体,把局部载荷均匀传递到整个腔体壁上,避免法兰根部出现应力集中导致的开裂。
在实际工程应用中,这类壳体的安装需要先将下半壳体固定在设备的安装基座上,下半壳体底部通常会预留安装脚的加工面,通过螺栓和基座实现定位固定,之后依次将内部的轴组件、密封件、叶轮等部件安装到下半壳体的定位槽内,确认各部件的轴向间隙、径向跳动符合设计要求后,再吊装上半壳体,对准剖分面的定位销孔完成合模,按照对角顺序逐步拧紧剖分面的连接螺栓,保证结合面受力均匀,最后再安装端部法兰的端盖与外接管线。设计过程中需要重点校核几个关键位置的强度:一是剖分面螺栓的规格与间距,需要保证在额定工作压力下,结合面不会出现开缝导致密封失效;二是法兰端的螺栓孔强度,要承受轴向载荷下的挤压应力;三是环形凸台与腔体主体的过渡圆角位置,避免应力集中导致的疲劳失效,尤其是在设备存在周期性振动的工况下,过渡位置的圆角处理直接影响构件的使用寿命。
和整体式铸造壳体相比,这种剖分结构虽然对结合面的加工精度要求更高,加工工序更多,但在运维便利性上的优势十分明显,尤其适用于需要定期检修内部组件的工业场景,比如化工流程泵、蒸汽透平的汽缸段、部分大型齿轮箱的壳体都采用类似的剖分设计思路。建模过程中需要重点保证各回转段的同轴度,剖分面的分割位置要避开内部组件的安装支撑位,避免剖分面破坏轴承座、密封位的整体结构强度,同时螺栓孔的位置要和相邻对接部件的孔位完全匹配,减少现场装配时的配钻工作量。
- 全部评论(0)
- 模板大小: 2.16 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
