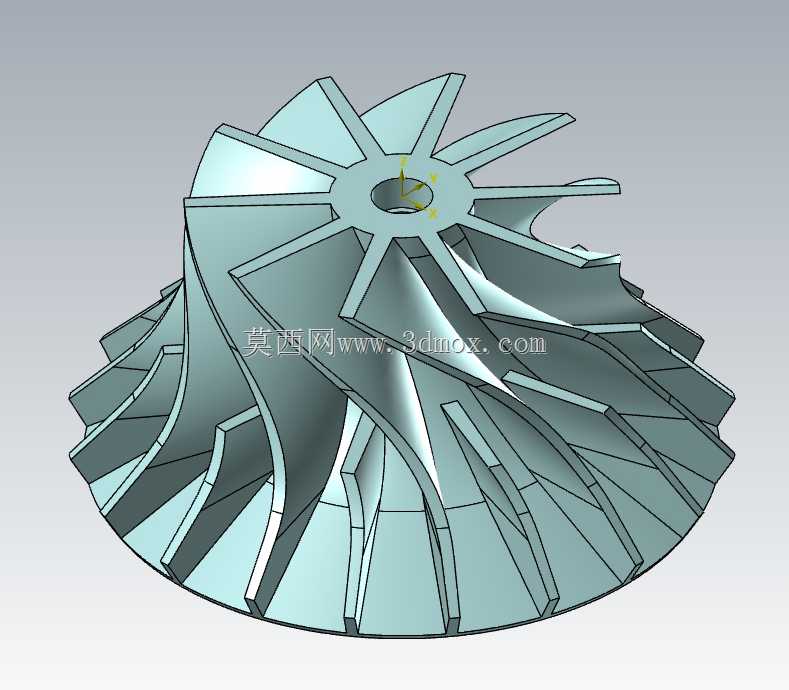

MasterCAMX8整体式离心叶轮三维结构

　　该叶轮属于离心式流体做功核心部件，常见应用场景覆盖中小型涡轮增压器、工业离心通风机、低压比流体输送泵、微型燃气轮机膨胀端等设备，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成介质的增压或输送过程。从结构设计逻辑来看，该叶轮采用整体铣削成型的结构方案，没有分体式叶片的焊接、铆接接缝，可适配更高的工作转速，降低高速旋转下的连接失效风险，适合小尺寸、高转速的工况使用。叶片采用三元扭曲设计，叶型从轮盖侧到轮盘侧的扭曲角度随半径变化平滑过渡，这种设计是为了适配流体在叶轮内部从轴向流入、径向流出的流动轨迹，减少流道内的流动分离与涡流损失，提升叶轮的做功效率。叶轮中心设置带键槽的安装轴孔，轴孔与中心轮毂为一体化结构，

　　轮毂厚度从中心向轮盘外缘逐步减薄，既保证了轴孔配合段的结构强度，满足扭矩传递的刚性要求，又能控制叶轮整体重量，降低高速旋转时的转动惯量，减小驱动轴的启动负载。轮盘部分采用锥形背盘结构，从中心轮毂向外缘延伸的过程中，盘面与轴线的夹角逐步变化，这种结构一方面可以提升轮盘自身的抗弯刚度，抵消高速旋转时叶片离心力带来的轮盘变形，另一方面可以匹配叶片根部的安装角度，让叶片与轮盘的连接过渡更顺滑，减少应力集中。叶片数量设置为长短叶片间隔排布，长叶片从轮盘近中心位置一直延伸到轮盘外缘出口，短叶片起始于流道中段，终止于轮盘外缘，这种长短叶片搭配的设计，既能保证叶轮出口处的叶片导流密度，减少出口处的流体滑移，提升增压效率，

　　又能避免叶轮入口处叶片过密导致的通流面积不足，降低入口流体的堵塞损失，适配大流量工况的使用需求。叶片前缘做了小圆角钝化处理，避免尖锐前缘在含尘气流工况下出现快速磨损，同时降低入口处的流体冲击损失；叶片尾缘厚度逐步减薄，减少出口处的尾迹涡流，降低流动噪声与能量损失。从安装边界来看，叶轮中心轴孔的配合公差通常选取H7/k6的过渡配合，搭配平键传递扭矩，轴孔端面设置定位台阶，安装时靠轴肩实现轴向定位，叶轮背部可设置锁紧螺纹孔，通过锁紧螺母实现轴向固定，防止高速旋转时出现轴向窜动。叶轮的外缘直径与安装腔体的蜗壳入口尺寸需保留0.5-2mm的径向间隙，根据输送介质的不同调整间隙值，输送空气等洁净介质时间隙取小值，

　　输送含少量颗粒的介质时间隙适当放大，避免运行过程中叶轮与壳体发生刮碰。在实际工况适配中，该类叶轮的工作转速通常在每分钟几千转到几万转区间，设计时需对叶片根部、轮毂与轮盘过渡位置做静强度与疲劳强度校核，确保在最高工作转速下，最大应力值低于材料的许用应力，同时需做动平衡校正，平衡精度等级选取G2.5及以上，降低高速旋转时的振动值，延长支撑轴承的使用寿命。流道部分的表面粗糙度需控制在Ra1.6以下，减少流体与壁面的摩擦损失，对于有防腐需求的工况，可在叶轮表面做硬质阳极氧化或涂层处理，提升介质适应性。建模过程中，叶片型面采用点云拟合或参数化曲面构建，保证叶型的流线连续性，轮盘与叶片的连接位置做R2-R5的圆角过渡，根据叶片厚度调整圆角大小，既消除加工时的应力集中，也避免圆角过大挤占流道通流面积。
