工作台风扇防护网罩结构设计

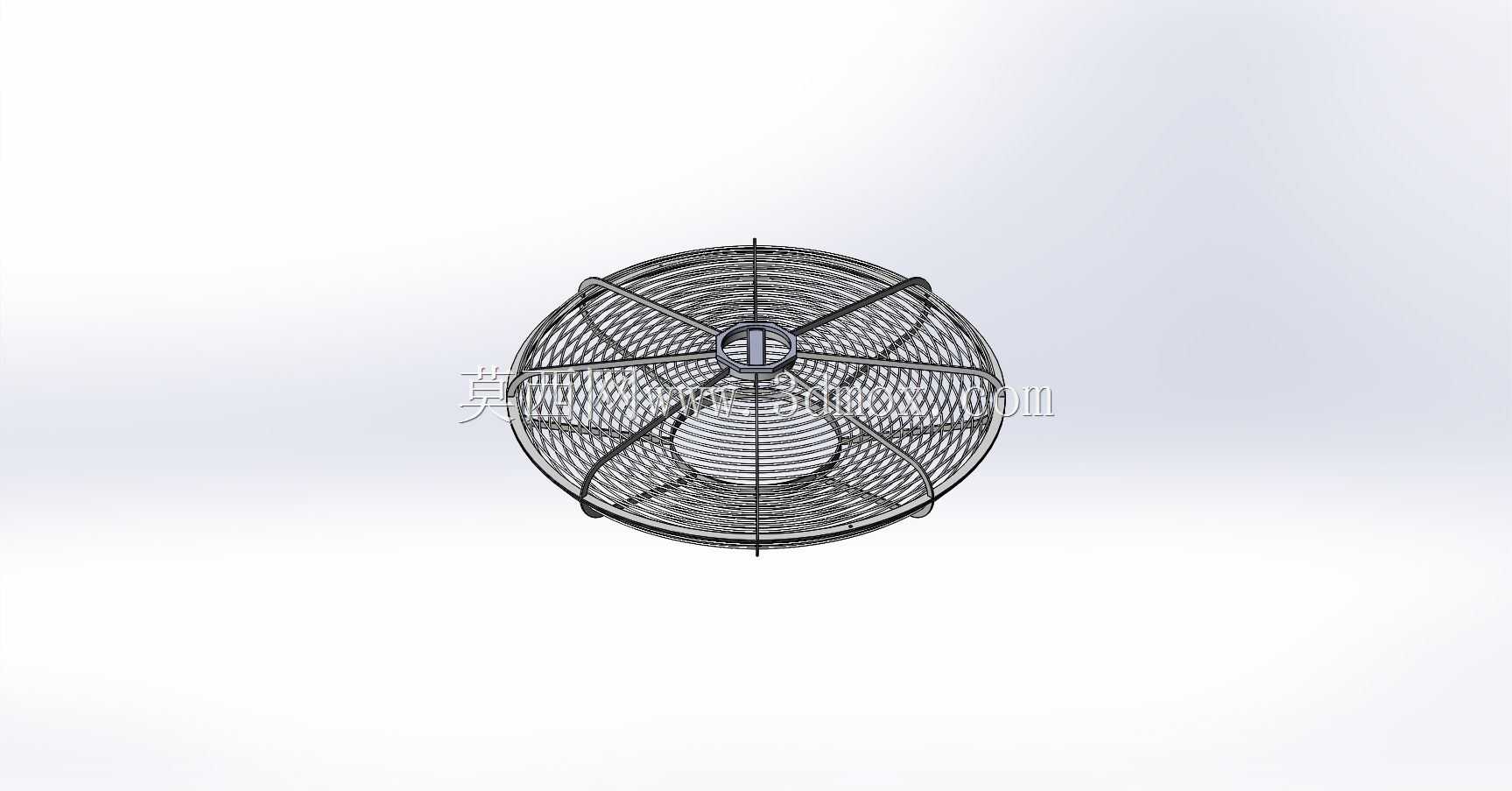

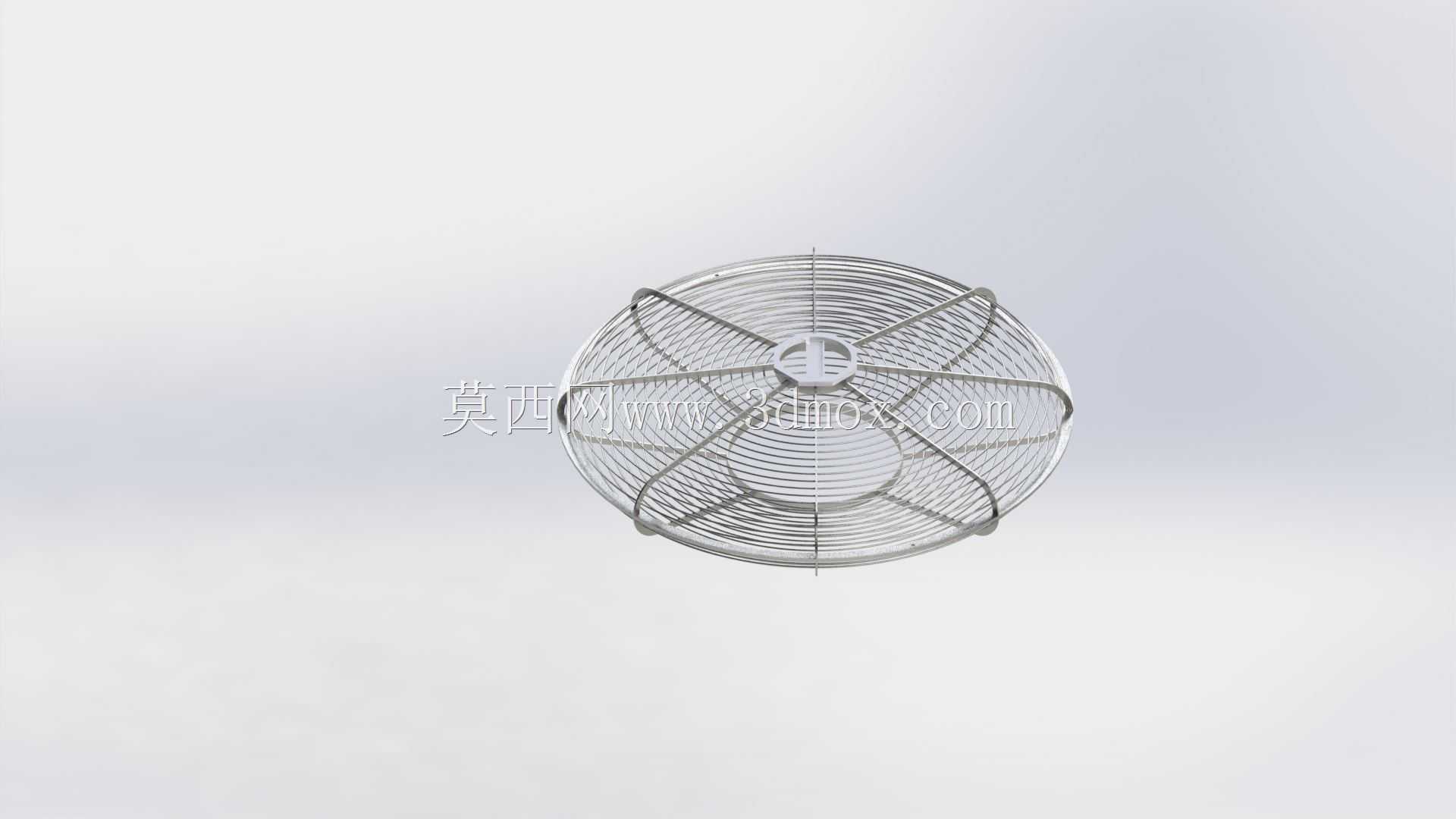

　　在工业生产工位、小型设备配套散热、民用桌面送风场景中，风扇防护网都是不可或缺的安全构件，这款工作台风扇配套的网罩结构，核心作用是在保障气流顺畅通过的前提下，阻隔人体肢体、外部杂物接触高速运转的扇叶，规避机械伤害风险，同时也能对扇叶形成一定的物理防护，减少外力磕碰导致的扇叶变形、动平衡失效问题。从结构设计逻辑来看，这款网罩采用同心圆金属丝排布搭配径向加强筋的组合形式，外圈采用加粗的金属环作为整体承力框架，所有径向筋条最终汇聚到中心的固定座位置，形成均匀的受力传导路径，这种排布方式既可以保证网面的通透率，不会因为网丝过密阻挡送风气流，导致风扇工作效率下降，也能通过合理的筋条间距，

　　满足安全防护的间隙要求——成年人手指无法穿过网孔接触到运转中的扇叶，符合小型家用及工业工位风扇的安全设计规范。在安装边界的考量上，网罩的外圈轮廓与台扇前壳的安装卡槽完全匹配，中心固定座预留了与风扇电机前盖、装饰盖配合的安装孔位，不需要额外做结构修改就可以直接完成装配，网罩整体的弧度贴合扇叶的旋转轨迹轮廓，网面与扇叶叶尖的间隙控制在合理范围内，既不会因为间隙过小导致扇叶运转时剐蹭网丝产生异响，也不会因为间隙过大导致整体结构冗余，增加不必要的材料占用。从实际使用场景的适配性来说，这类网罩除了配套桌面工作台风扇之外，也可以适配小型设备的通风散热口防护，比如小型工控机柜、桌面型排风设备的进排风位置，

　　只需要匹配对应安装尺寸的固定结构就可以复用，网面的金属丝表面做了平整处理，没有尖锐的毛刺、飞边，在装配、日常清洁擦拭的过程中不会划伤操作人员，径向加强筋的弧度经过反复调整，既保证了网面的整体抗挤压强度，在受到正常范围内的外力按压时不会出现明显变形触碰扇叶，也不会因为筋条凸起过高影响整体外观的流畅度。在建模过程中，这类网罩结构需要重点关注每一圈同心圆金属丝的间距一致性，以及径向筋条与环向丝的连接位置定位精度，如果连接点位出现偏移，很容易导致网罩整体装配后出现圆度超差的问题，无法卡入前壳的安装槽，另外中心固定座的安装孔同轴度也需要严格控制，否则装配后会出现网罩偏心，和扇叶的间隙不均匀，长期运转后容易产生共振噪音。

　　不同于大型工业风机的厚重防护网，桌面级台扇的网罩更注重轻量化与防护性能的平衡，这款网罩的丝径选择经过多轮验证，过细会导致网面强度不足，轻微磕碰就会变形，过粗则会增加整体重量，同时阻挡送风气流，降低风扇的实际送风距离，环向丝与径向筋的连接点位采用均匀排布的方式，每一圈环向丝与径向筋的交叉位置都做了贴合处理，避免出现虚位导致网丝松动产生异响。在日常运维场景中，这类网罩可以直接用湿布擦拭表面积灰，不需要复杂的拆解流程，表面的镀层处理可以耐受日常使用中的潮气、少量汗液腐蚀，不会轻易出现锈迹影响外观与使用寿命，网罩的整体拆分结构也支持前后网分离，方便对扇叶进行深度清洁，适配民用桌面、工业装配工位、小型设备散热等多场景的使用需求，不需要针对特定场景做额外的结构修改就可以直接适配。
