方形法兰连接式中空轴座结构设计

　　在自动化传动链路、精密输送机构以及小型动力输出单元的布局中，这类带方形安装法兰的中空轴座是非常常见的支撑类零件，很多工程师在做结构排布时，会优先选用这类集成了安装基准与轴体支撑的一体式结构，省去了分体式装配带来的累计公差问题。从实际应用场景来看，这类零件常出现在直线模组的端部支撑、小型旋转工位的基座连接、气动执行元件的输出端固定位置，尤其是在需要轴体内部走气路、穿线缆或者穿过细长杆件的工况下，中空的内孔结构能大幅简化设备的走线走管布局，避免管线外露带来的干涉、磨损风险。

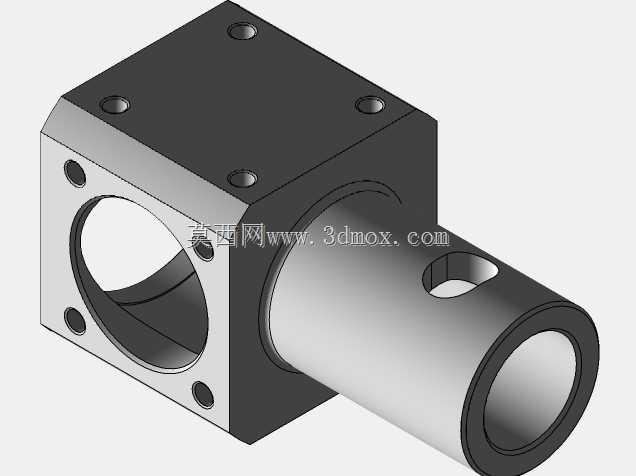

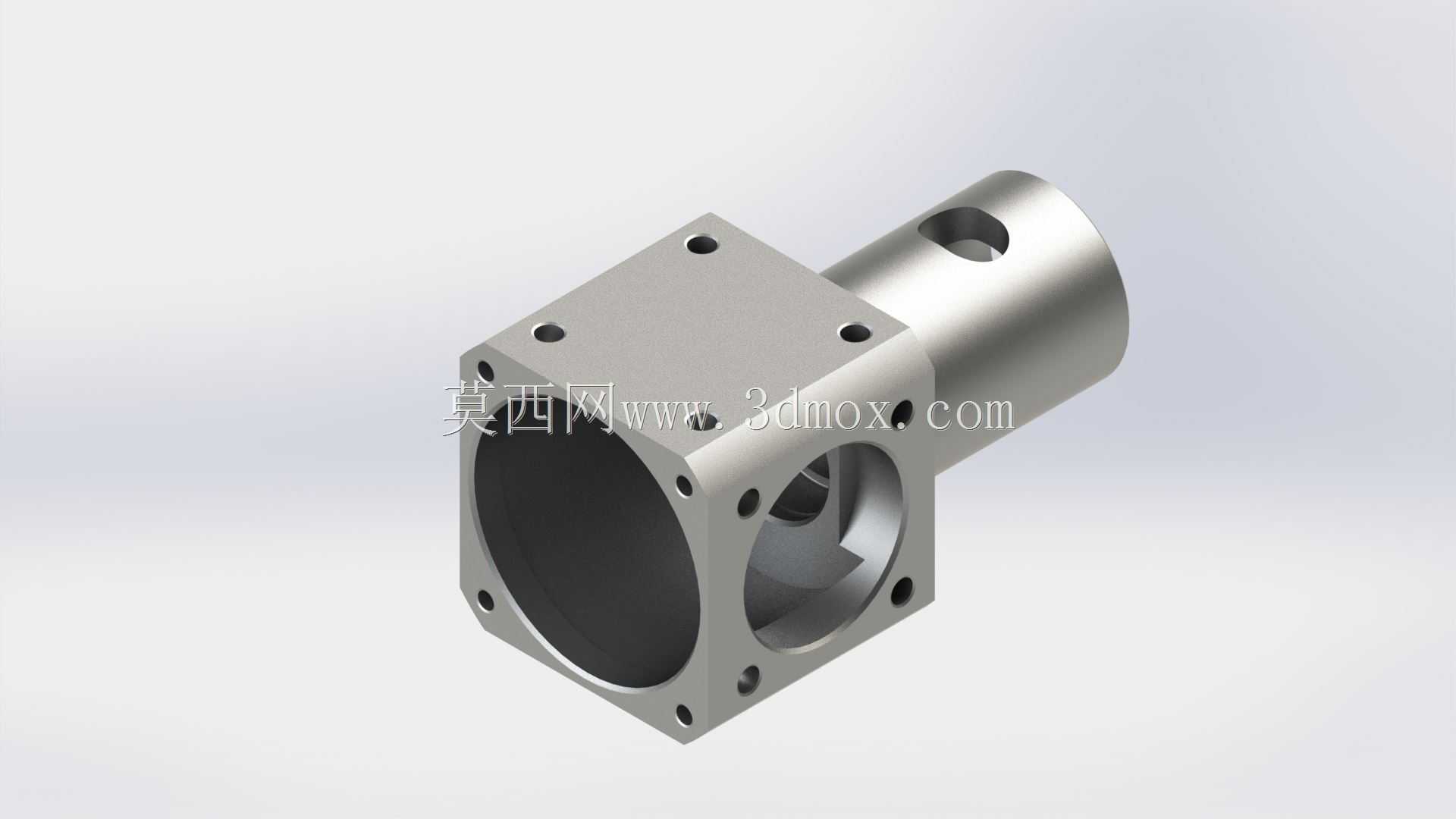

　　从功能特性上看，这个结构把方形安装法兰和中空支撑轴做了一体化设计，方形法兰端面上均匀布置的多组安装螺孔，是用来和设备的安装面板做刚性连接的，法兰端面的平面度直接决定了整个轴座安装后的垂直精度，建模时需要保证法兰端面与轴体轴线的垂直度公差控制在合理范围，否则后续安装在轴上的旋转部件会出现径向跳动超标的问题。轴体侧面开设的径向通孔，一般是用来安装紧定螺钉、穿装定位销或者作为油孔给内部配合面加注润滑脂，具体用途会根据实际装配的配合件调整，设计时这个孔的位置要避开轴内部的走线空间，同时不能削弱轴体的整体刚性，孔边的倒角处理也不能忽略，避免装配时刮伤穿过的线缆或者配合件表面。

　　做这类零件的三维建模时，首先要确定安装边界：方形法兰的外形尺寸需要匹配安装面板的预留空间，法兰上的安装孔位要和对应面板的孔位完全对齐，孔距公差要符合机械装配的通用要求，一般安装孔的直径要比选用的连接螺栓大0.2-0.5mm，给装配时的微调留出余量。中空内孔的尺寸要根据穿过的杆件、线缆或者气路接头的外径来确定，既要保证内部件能顺利穿过，也要保证轴体的壁厚满足强度要求，避免在承受径向载荷时出现轴体变形。轴体的外径尺寸要和配套的轴承、轴套或者旋转连接件的内孔尺寸匹配，配合公差根据实际工况选择，有相对旋转的部位选间隙配合或者过渡配合，过盈配合的部位要提前算好压装的过盈量，避免装配时出现轴体胀裂或者配合松动的问题。

　　设计思路上，这类一体式轴座相比分体式的轴加法兰结构，减少了两个零件之间的连接环节，也就消除了法兰与轴连接部位的装配误差，整体刚性更好，在有振动的工况下不容易出现连接松动的问题。建模过程中要注意各个转角处的圆角处理，尤其是法兰和轴体连接的根部，不能做成直角尖角，否则热处理或者受力时会出现应力集中，长期交变载荷下容易从根部断裂，圆角半径的大小要根据轴径和法兰厚度来定，一般取壁厚的0.2-0.3倍，既不影响装配，也能有效降低应力集中系数。另外，轴体端部的内孔倒角也很重要，不仅能去除加工毛刺，还能在装配内部穿过的零件时起到导向作用，避免硬怼造成零件表面刮伤。

　　从实际选型适配的角度，这类轴座的材质一般会根据使用工况选择，普通工况下用45号钢做表面发黑处理就能满足防锈和强度要求，有耐腐蚀要求的工况可以选用304不锈钢，轻量化需求的场景也可以用6061铝合金做硬质阳极氧化处理，不同材质的强度参数在做受力校核时要对应调整，比如铝合金材质的轴座，壁厚就要比钢质的适当加厚，保证相同载荷下的变形量在允许范围内。安装时，法兰端面和安装面板之间如果有密封要求，可以在法兰端面上开密封槽加装O型圈，没有密封要求的话只要保证端面贴合平整，连接螺栓按照对角顺序拧紧，避免法兰安装时出现倾斜，影响轴体的同轴度。很多新手工程师在设计这类零件时，容易忽略轴体内部的台阶设计，其实中空内孔里可以根据需要设置定位台阶，用来给内部穿过的零件做轴向定位，省去额外的定位零件，让整个结构更紧凑。
