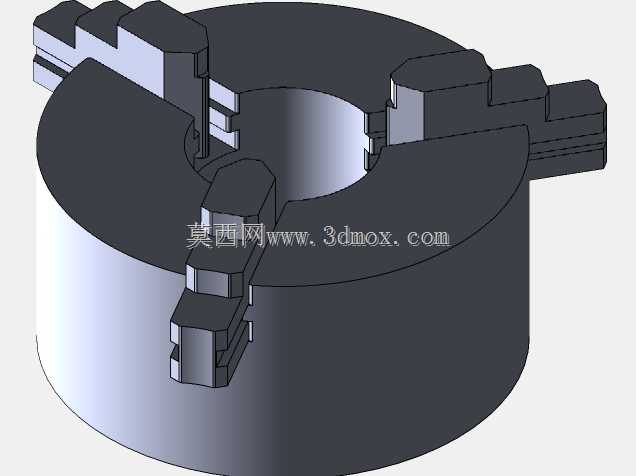

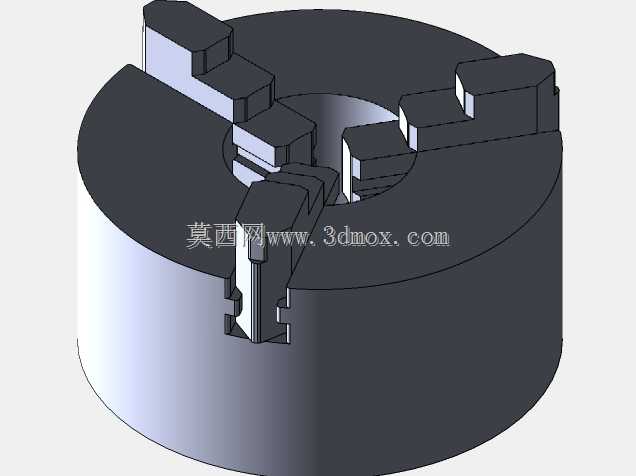

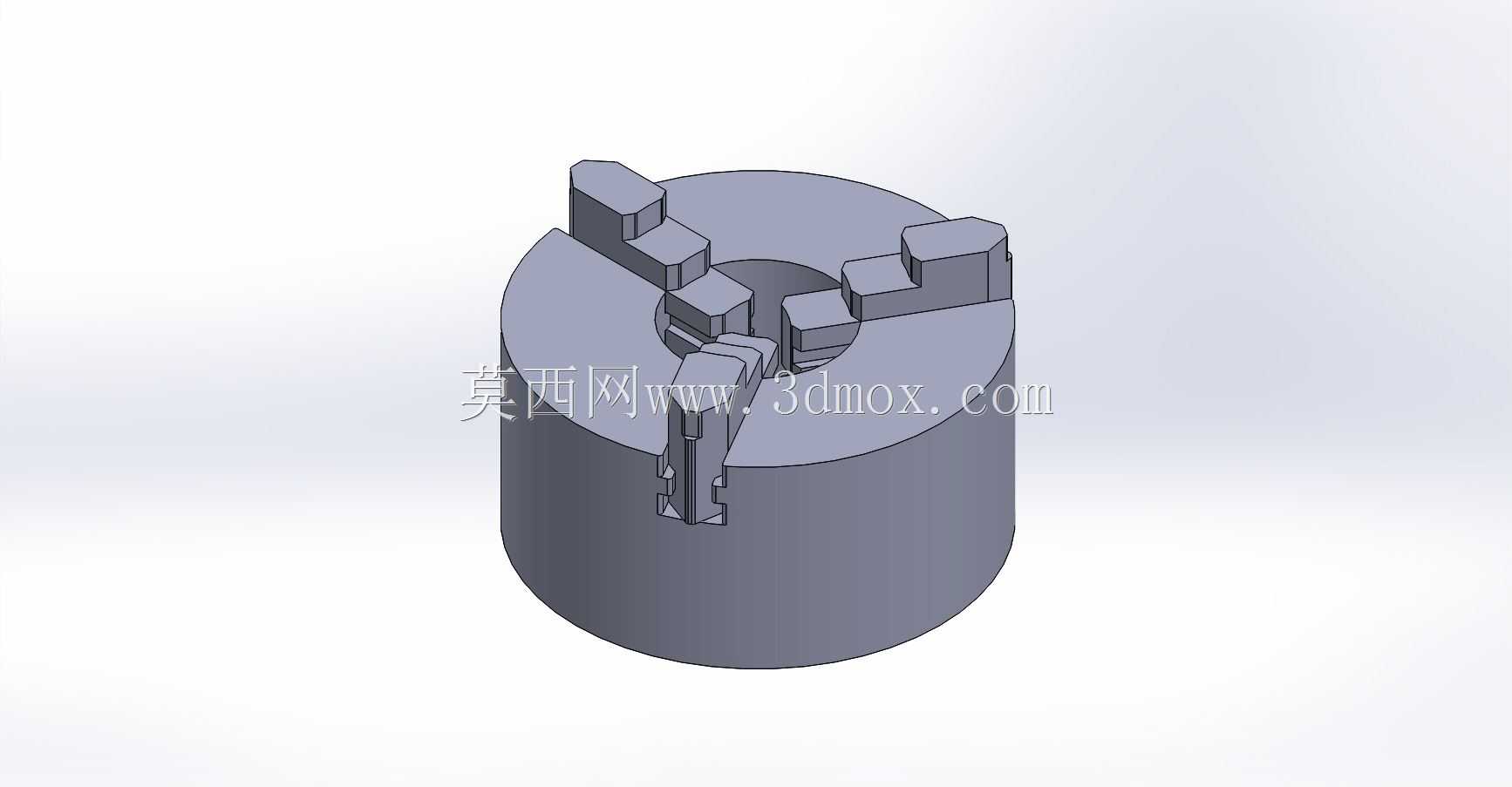

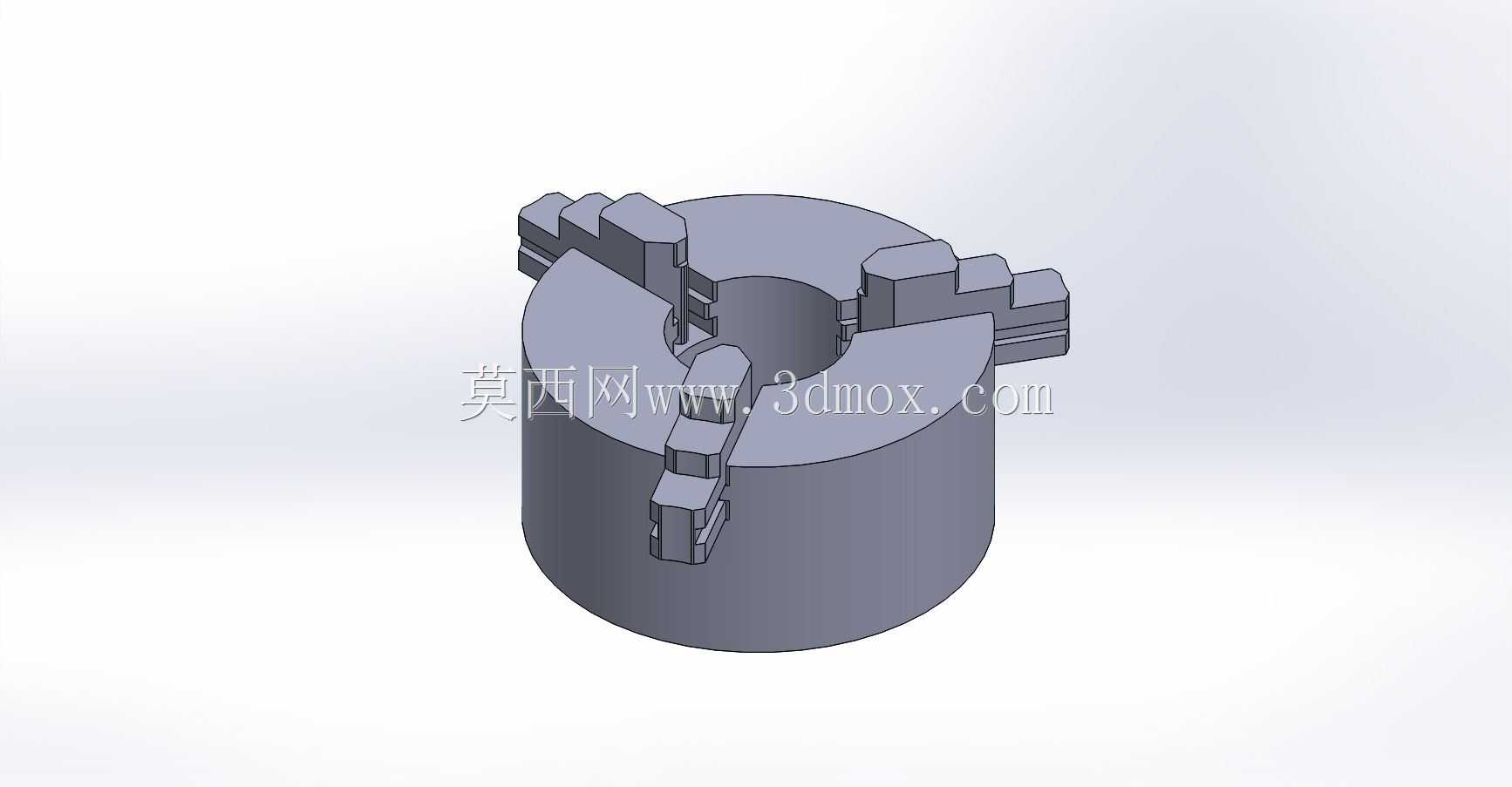

在数控铣削加工场景中,工件的装夹稳定性直接决定加工精度、切削效率以及工序良率,这款适配数控铣床的卡盘,是针对中小规格盘类、轴类零件铣削工序设计的核心装夹部件。从实际加工场景来看,普通立式数控铣床的工作台T型槽安装基准统一,这款卡盘的底部安装端面做了适配常规铣床工作台的定位止口设计,安装时可直接通过止口与工作台定位面贴合,配合压板或连接螺栓完成固定,无需额外制作过渡连接盘,能大幅缩短工装准备周期。卡盘的核心功能是实现工件的自定心夹紧,三个卡爪沿圆周均布,采用等速移动的内部传动结构,当驱动卡盘的传动机构动作时,三个卡爪同步沿径向滑动,既能保证工件装夹后的回转中心与卡盘基准轴线重合,减少铣削前的找正时间,也能在圆周方向提供均匀的夹紧力,

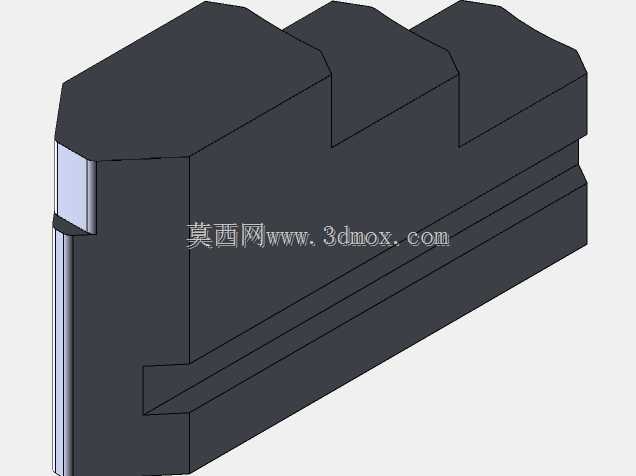

避免薄壁零件装夹时出现受力变形。从设计思路层面,这款卡盘的主体采用圆柱形整体结构,相比异形结构的卡盘,圆柱形本体的加工工艺性更好,外圆、端面、内部安装孔都可通过车削工序一次装夹完成加工,能有效保证各配合面的形位公差,降低加工成本。卡爪部分采用阶梯式结构设计,不同阶梯面可适配不同直径范围的工件,小直径工件可使用卡爪内侧的夹持面,大直径工件则可反装卡爪利用外侧撑紧面装夹,单套卡盘可覆盖的工件直径范围更广,减少车间内工装夹具的储备数量。考虑到数控铣床加工时会承受断续铣削力、切削振动,卡盘的本体壁厚做了针对性加强,内部传动副的配合间隙控制在合理范围,既保证卡爪移动的顺畅性,也能避免切削过程中卡爪出现窜动导致工件移位。

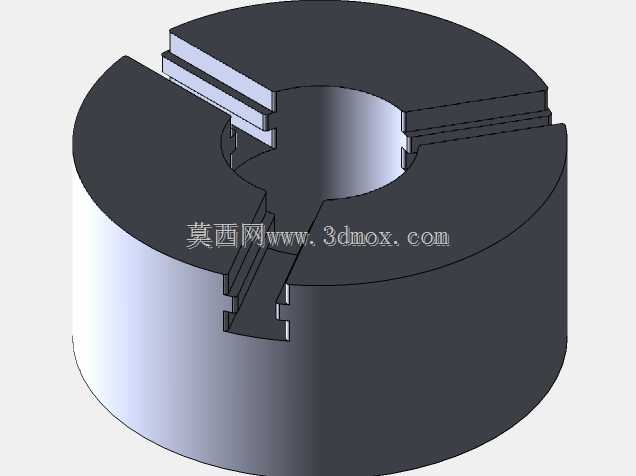

卡盘的上端面预留了卡爪的滑动导向槽,导向槽的截面为矩形,与卡爪底部的导向凸台精准配合,能承受铣削过程中产生的径向切削力与颠覆力矩,防止卡爪在受力时出现偏斜。在实际使用中,这款卡盘不仅可用于立式数控铣床的常规铣削工序,也可适配带回转工作台的四轴加工场景,当卡盘安装在回转工作台上时,可带动工件完成分度回转,实现零件圆周方向的多面铣削、钻孔、攻丝等工序,拓展设备的加工范围。安装边界方面,卡盘的整体高度控制在适配普通数控铣床Z轴行程的范围内,安装后不会因为卡盘自身高度过大导致Z轴行程不足,卡盘的外圆直径也避开了机床工作台的行程极限,保证工作台在X、Y向移动时不会与机床护罩、主轴单元发生干涉。卡爪的行程设计兼顾了通用性与夹紧刚性,
单爪的径向移动距离可覆盖常规中小规格零件的装夹需求,无需频繁更换卡爪即可完成不同批次零件的装夹切换。从夹紧力传递路径来看,驱动扭矩从卡盘的输入端传入后,通过内部的平面螺纹或者伞齿轮传动结构均匀分配到三个卡爪上,每个卡爪获得的夹紧力基本一致,装夹轴类零件时能保证零件轴线与卡盘轴线的同轴度,装夹盘类零件时能保证零件端面与卡盘基准端面的平行度,减少后续加工的形位误差。针对铣削加工时的切屑飞溅问题,卡盘的导向槽边缘做了挡屑结构设计,可减少切削过程中铁屑进入卡爪滑动配合面,降低卡爪卡滞、磨损的概率,延长卡盘的维护周期。在零件加工的实际工况中,无论是进行平面铣削、型腔铣削还是轮廓铣削,这款卡盘都能提供稳定的装夹支撑,尤其是在大进给量的粗加工工序中,均匀分布的夹紧点可避免工件因切削力过大出现松动,在精加工工序中,稳定的装夹基准也能保证零件的尺寸精度与表面质量。
- 上一篇:方形法兰连接式中空轴座结构设计
- 下一篇:带侧孔安装位的环形法兰轮缘结构
- 全部评论(0)
- 模板大小: 1.29 MB
- 售价:5金币
- 下载次数: 450
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
