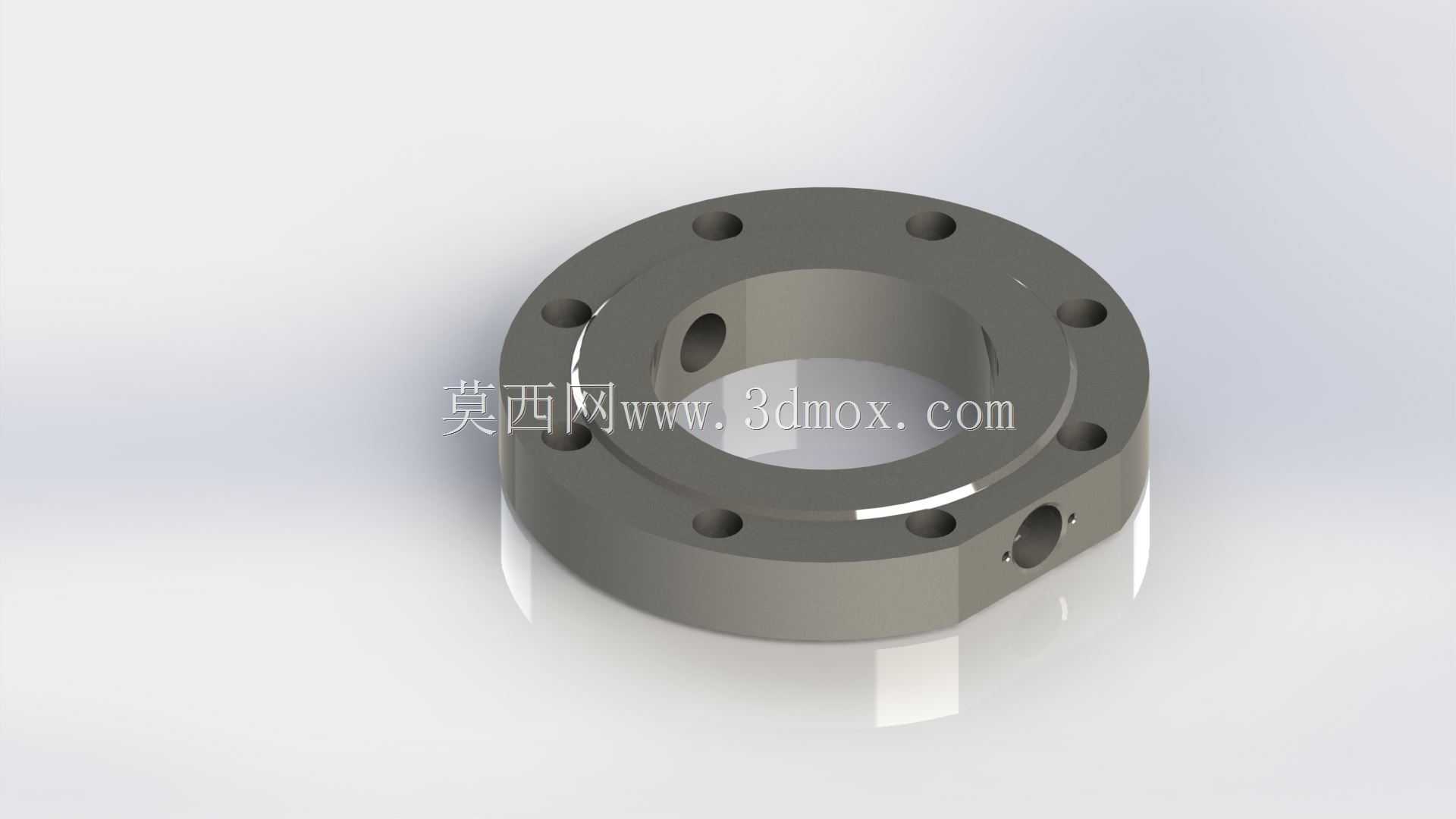

带侧孔安装位的环形法兰轮缘结构

　　这类带周向安装孔与侧部通孔的环形轮缘法兰，在重载传动单元、回转支撑组件、管道对接系统中都有广泛应用，日常做设备结构设计时，这类零件往往是连接回转部件与固定基座的核心受力件，既承担周向扭矩传递的作用，也需要保障轴向定位的精度，避免回转部件运行中出现径向窜动。从实际使用场景来看，这类结构常出现在减速机输出端连接位、回转工作台的基座对接处、大型阀门的法兰连接段，还有部分重载输送线的辊筒端部定位结构里，不同场景下对零件的壁厚、孔位公差要求差异较大，但核心的结构逻辑是一致的：通过端面均布的螺栓孔实现轴向压紧固定，通过内孔与配合轴颈的公差配合实现径向定心，侧部的径向小孔则多用来安装定位销、注油嘴或者传感器走线，部分工况下这个侧孔也会作为顶丝孔，用来锁定配合轴的轴向位置，防止运行过程中配合件出现相对滑移。

　　设计这类零件的时候，首先要确定的是内孔的配合公差，通常如果是和回转轴配合，会选H7/k6的过渡配合，既保障装配时的同轴度，也方便后期维护拆卸；如果是作为管道法兰的密封连接段，内孔则要和通径保持一致，避免出现台阶造成介质流阻增大。端面的螺栓孔分布要严格遵循均布原则，孔位的位置度公差通常控制在0.1mm以内，避免装配时螺栓无法顺利穿入，同时螺栓孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面不会突出，避免影响相邻部件的安装。侧部的径向孔位置要避开端面螺栓的分布圆，防止孔道贯通造成结构强度下降，孔的内螺纹精度要满足所选紧固件的配合要求，如果是作为注油孔使用，孔口还要做倒角处理，避免安装油嘴时切屑掉入配合面。

　　从安装边界来看，这类零件的轴向厚度要根据所受的最大剪切力计算确定，通常螺栓孔所在的法兰盘厚度不小于螺栓公称直径的0.8倍，避免螺栓锁紧时法兰出现变形；外圆尺寸要比螺栓分布圆大出至少一个螺栓公称直径的距离，保证螺栓孔外侧有足够的实体强度，不会在受力时出现开裂。零件的所有锐边都要做0.5mm的倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升零件的疲劳强度。在回转工况下使用时，还要对零件做静平衡校验，尤其是外径超过200mm的规格，要控制端面的质量偏差，避免高速回转时出现振动，影响整套设备的运行稳定性。

　　实际建模过程中，要先绘制中心的内孔回转轮廓，通过旋转特征生成基础的环形基体，之后在端面上绘制螺栓孔的分布圆，通过阵列特征生成所有的轴向安装孔，再根据侧孔的设计位置建立径向基准面，切除生成侧部的通孔或者螺纹孔，最后对所有棱边做倒角和圆角处理。建模时要注意配合面的粗糙度要求，内孔和端面的配合面粗糙度通常要达到Ra1.6，非配合面可以放宽到Ra6.3，这些细节要在工程图里明确标注，方便加工环节把控精度。这类零件的材质通常选用45号钢或者铸钢，重载工况下会做调质处理，有防腐要求的场景也会选用不锈钢材质，根据实际使用的载荷情况选择合适的材质和热处理工艺，才能保障零件的使用寿命。
