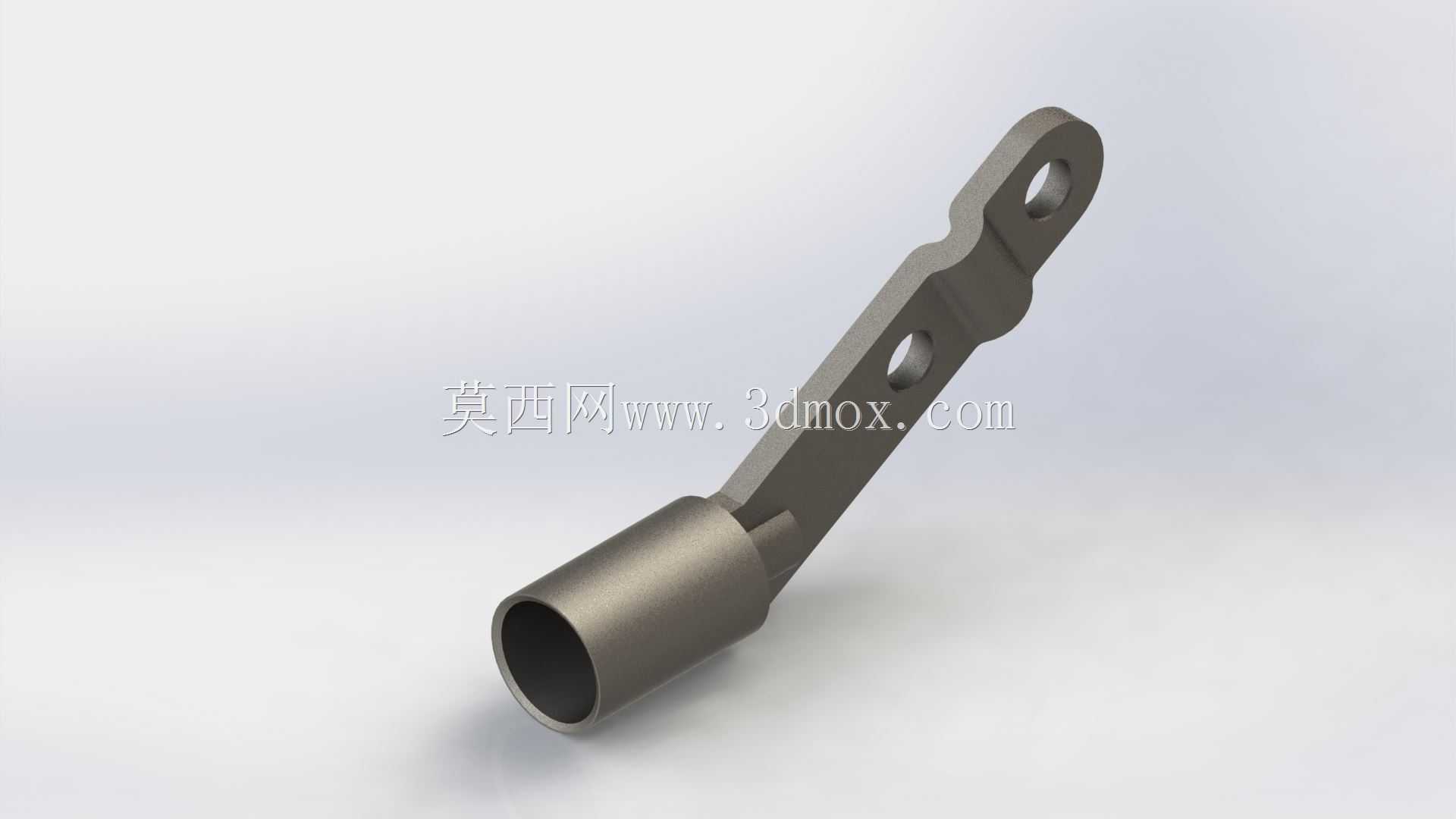

带套筒连接端的异形传动连杆结构

　　在轻工自动化输送线、小型农用机具操纵机构、通用工装夹具的动力传递链路里，这类一端带套筒承插结构、杆身带双铰接孔的异形连杆，是承担小行程往复动力传递、角度换向输出的核心受力构件。不同于等截面直杆类连杆，该构件的套筒端直接与对应直径的圆柱销轴形成间隙配合，无需额外加装轴套类辅件即可完成周向转动自由度的约束，杆身的两个铰接孔分别对应不同的传动副连接点，可实现单输入点下的双点位联动输出，适配需要同步触发两个动作位的简易机构场景。从实际安装边界来看，套筒端的内孔直径与配套销轴的公差配合选用H8/f7间隙配合，既保证转动过程无卡滞，也将径向跳动量控制在0.1mm以内，避免传动过程中出现旷量累积导致的动作精度偏差；

　　杆身的两个铰接孔中心距按照传动行程的杠杆比核算确定，孔位边缘做了1×45°的倒角处理，方便装配时销轴快速导入，也能消除孔口锐边对连接销轴表面的划伤，延长铰接副的磨损周期。设计阶段优先考虑了构件的受力分布特性，套筒与杆身的过渡位置采用了大圆弧平滑过渡，没有出现直角突变的截面结构，从根源上降低了往复载荷下的应力集中系数，避免长期交变受力下在过渡位置产生疲劳裂纹。杆身的截面并非规则矩形，而是顺着受力方向做了局部加厚处理，在两个铰接孔的位置，孔周的实体厚度比杆身基础厚度高出2mm，抵消开孔带来的截面削弱，保证铰接位置的抗挤压强度满足额定载荷下的使用要求，不会出现孔位拉长、变形的失效问题。实际应用中，

　　这类连杆常被用在小型包装设备的料仓挡料机构、园林修剪机具的操纵传动链路、手动工装夹具的锁紧联动结构里，套筒端可以直接套在设备的固定支撑销轴上作为摆动支点，两个铰接孔分别连接动力输入拨杆和执行端推杆，当动力端施加摆动力时，连杆绕套筒端的支点转动，同步带动两个执行端完成对应的动作输出，相比多杆组合的联动结构，这种一体化成型的连杆减少了3个以上的装配连接点，既降低了装配工时，也减少了多个连接副带来的累计间隙，提升了机构动作的响应一致性。从加工适配性角度看，该结构的外形无复杂深腔、无倒扣特征，既可以采用金属粉末冶金工艺批量成型，也能通过圆钢铣削、钣金折弯焊接的方式小批量加工，不同工艺下的成品都能保证关键安装尺寸的一致性，

　　不需要额外做复杂的二次校形工序。杆身表面做了哑光氧化处理，在常规车间环境下具备基础的防锈能力，不会因为短期暴露在潮湿空气里出现表面锈蚀卡滞铰接副的问题。在装配调试环节，只需要将套筒端对准支撑销轴推入到位，再用孔用挡圈对套筒的轴向位置做限位，即可完成支点端的固定，后续两个铰接孔分别装入对应销轴并加装开口销防脱，整个装配过程不需要专用工装，普通一线装配人员即可快速完成作业，后期维护时也能快速拆卸更换，不需要拆解周边的其他关联构件。需要注意的是，这类连杆的额定传动载荷需要匹配杆身的截面强度，不可超载荷使用，否则会导致杆身弯曲变形，使得铰接孔的中心距出现偏差，最终造成整个传动机构的动作卡滞、行程不到位的问题；日常巡检时只需要定期检查铰接孔和套筒内孔的磨损量，当配合间隙超过0.3mm时及时更换构件，即可保证整个机构的长期稳定运行。
