UNF内外螺纹轮廓参数化建模结构

　　在各类液压管路连接、航空航天薄壁构件装配、精密仪器紧固件配套场景中，统一细牙螺纹（UNF）的牙型轮廓精度直接决定了连接副的配合密封性、抗疲劳松动能力以及装拆重复定位精度。这套内外螺纹轮廓的参数化建模成果，完全围绕螺纹实际啮合的几何边界搭建，没有冗余的装饰性结构，所有几何线条都对应实际加工过程中刀具的走刀轨迹与螺纹成型后的实际接触面。

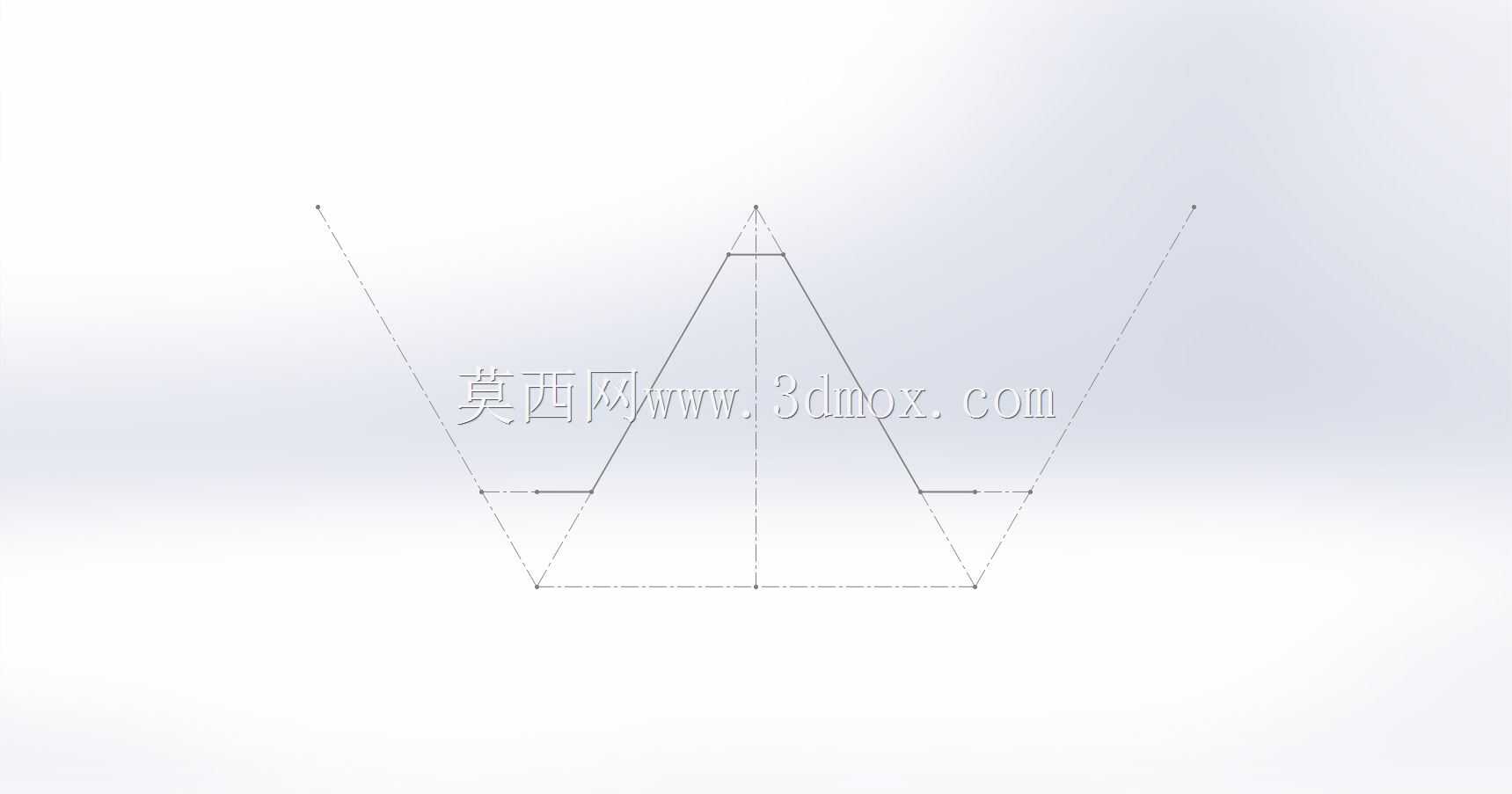

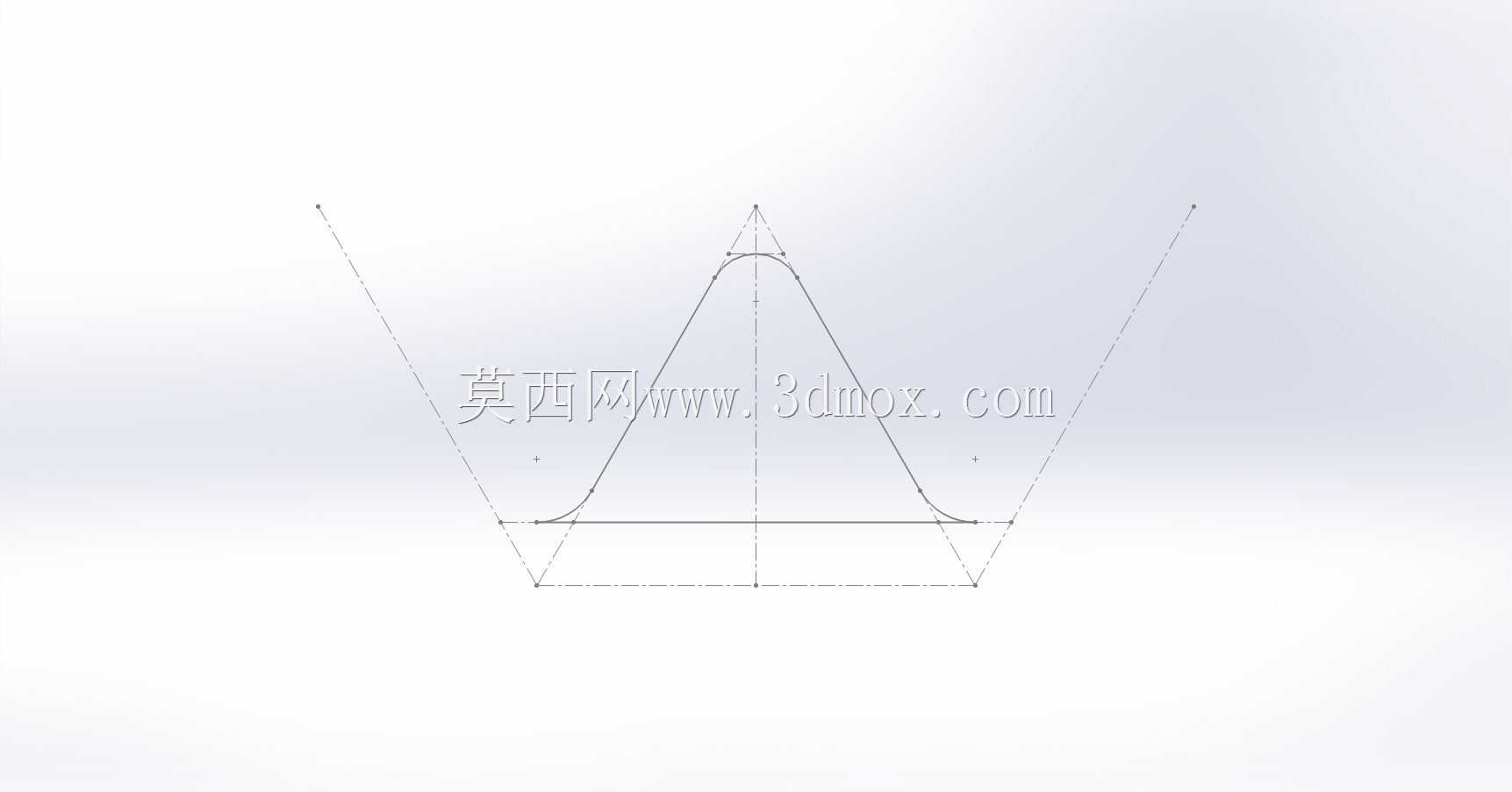

　　从实际工程应用的角度出发，做螺纹结构建模最容易出现的问题是忽略牙型角的公差带偏移、内外螺纹配合的径向间隙预留，以及牙顶牙底的圆弧过渡要求——很多新手建模时直接用三角形拉伸切除生成螺纹，不仅和实际加工出来的螺纹形态不符，后续做有限元受力分析时，还会因为牙底尖角出现应力集中的计算失真，导入加工编程模块时也会生成无效的走刀路径。这套轮廓结构在设计时，先锁定UNF螺纹的60度基本牙型角，再分别针对外螺纹的牙顶削平高度、内螺纹的牙底圆弧半径做了参数化绑定，所有尺寸都可以通过方程式驱动修改，不需要逐根线条调整几何约束。

　　在设备装配的实际场景里，UNF细牙螺纹因为螺距更小、螺纹升角更小，自锁性能优于粗牙螺纹，常用于需要防松的振动工况管路连接，以及薄壁壳体上的螺纹孔加工——如果螺纹轮廓建模不准，生成的外螺纹在做装配干涉检查时会出现虚假干涉，或者实际装配时出现螺纹滑牙、啮合长度不足的问题。这套内外轮廓结构单独拆分了外螺纹的牙顶公差带与内螺纹的牙底公差带，在建模阶段就预留了H级内螺纹与g级外螺纹的配合间隙，导入装配体后可以直接和对应的紧固件、管路接头做配合约束，不需要额外调整轮廓偏移量。

　　从安装边界的维度看，这套轮廓结构的起始端与收尾端都做了符合机械加工规范的退刀槽过渡几何，没有出现不完整牙型贯穿整个螺纹段的问题——实际加工中，不管是车削螺纹还是攻丝，都会存在不完整的螺纹收尾段，如果建模时把完整牙型直接延伸到螺纹段端面，实际生产出来的零件会在装配时出现端部卡滞，无法拧到设计要求的啮合深度。这套轮廓在设计时，把螺纹有效啮合段的牙型完整性做了约束，首尾的不完整牙段长度符合常规加工的退刀量要求，不管是用来做外螺纹的轴类零件建模，还是内螺纹的螺孔特征，都可以直接提取轮廓做扫描切除或者扫描凸台，不需要额外修剪首尾的无效几何。

　　很多做设备设计的工程师在处理螺纹结构时，习惯直接调用软件自带的螺纹特征库，但自带的螺纹特征往往只适配通用规格，遇到非标准螺距的UNF螺纹、或者需要自定义牙顶圆弧的密封管螺纹时，库特征就无法满足设计要求。这套完全通过方程式定义的轮廓结构，所有尺寸参数都和螺纹公称直径、螺距做了关联，修改公称直径参数后，牙型高度、牙顶宽度、牙底圆弧半径都会自动匹配对应规格的UNF螺纹尺寸，不需要重新绘制轮廓。比如在做液压阀块的内螺纹孔设计时，只需要把对应规格的内轮廓导入阀块零件，沿着孔的轴线做扫描切除，就能生成符合加工要求的真实螺纹牙型，后续做流体仿真时，还可以直接提取螺纹表面的粗糙度边界，模拟螺纹副之间的微缝隙泄漏情况，这是简化的装饰螺纹线无法实现的功能。

　　在做紧固件的疲劳强度校核场景中，真实的螺纹轮廓是计算应力集中系数的基础，UNF螺纹因为牙型更浅，牙底的应力集中对螺纹副的疲劳寿命影响更大，如果用简化的三角形牙型做分析，计算出来的疲劳寿命会比实际值偏高很多，容易留下连接失效的隐患。这套轮廓在牙底位置做了标准要求的圆弧过渡，圆弧半径和螺距的比值完全符合螺纹连接的强度设计规范，导入有限元分析模块后，可以直接在牙底圆弧位置划分网格，计算出来的应力分布结果和实际工况下的螺纹受力情况匹配度更高，能帮助工程师更准确地评估螺纹连接的安全系数。

　　从建模逻辑上看，这套轮廓没有把内外螺纹做成合并的单一特征，而是分别保留了外螺纹轮廓与内螺纹轮廓的独立几何约束，做外螺纹零件时可以直接调用外轮廓做扫描凸台，做内螺纹零件时可以调用内轮廓做扫描切除，两个轮廓之间的配合间隙已经通过参数做了预留，装配时不会出现过盈或者间隙过大的问题。对于需要做螺纹连接副动力学仿真的场景，还可以直接给两个轮廓的接触面添加接触约束，模拟螺纹拧紧过程中的预紧力分布，以及振动工况下的螺纹松动趋势，不需要再额外修正轮廓的几何偏差。
