家用医用接触式电子体温测量仪结构设计

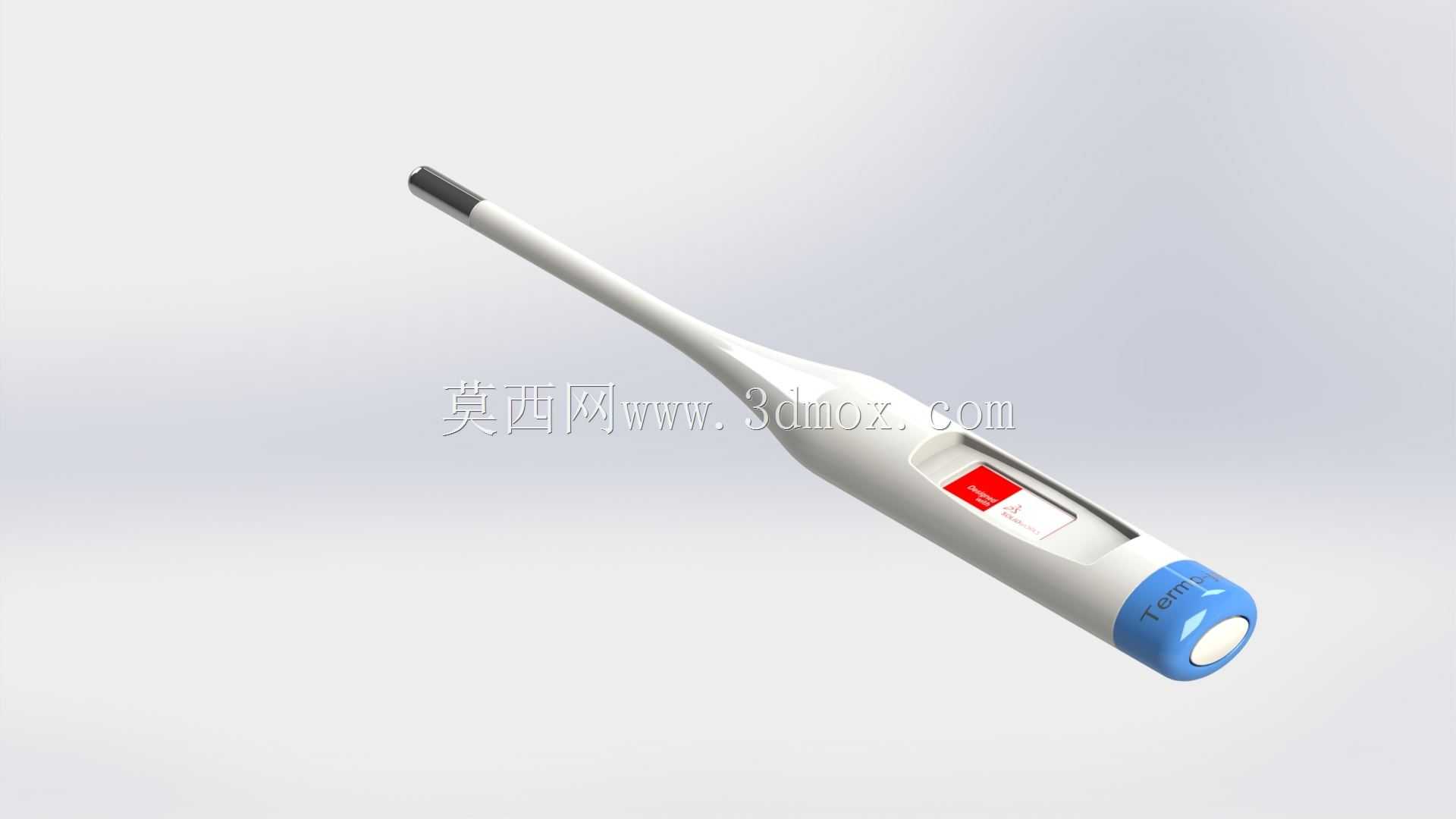

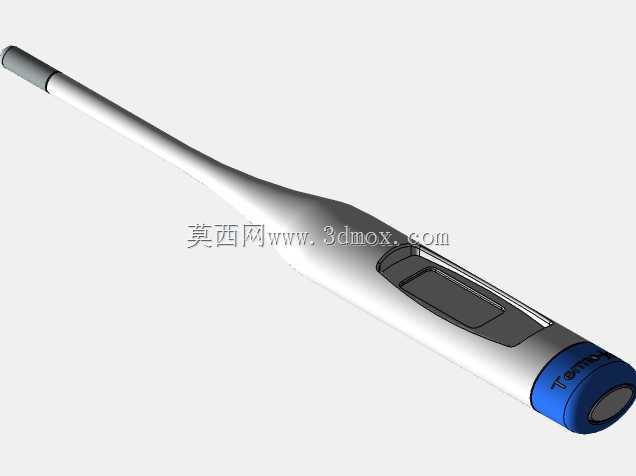

　　这款接触式电子体温测量设备的三维结构设计，首先围绕日常体温监测的实际使用场景展开，覆盖家庭日常健康监测、基层诊所门诊初筛、住院部日常体温巡检等多个应用场景，在结构设计阶段就充分考虑不同使用人群的操作习惯，从握持手感、操作反馈到探头防护都做了针对性的结构优化。设备整体采用细长杆加握持主体的经典布局，细长探测杆长度控制在合理区间，既能够满足口腔、腋下等不同部位的测温接触需求，又不会因为杆长过长导致结构刚性不足，探测杆前端的金属感温探头做了圆角过渡处理，避免接触人体时产生突兀的异物感，同时探头与杆身的配合处做了密封结构设计，能够满足日常使用后的酒精擦拭消毒需求，防止液体渗入设备内部损坏电路元件。握持主体部分做了符合人体工学的曲面收腰设计，

　　表面的防滑曲面能够适配不同手型的握持需求，即使是手部力量较弱的老年用户也能稳定持握，不会在测温过程中出现滑脱的情况。设备正面的操作按键做了凸起式结构设计，按键的按压行程设置在合理范围，按压反馈清晰，盲操作时也能准确找到按键位置，按键旁的显示屏区域做了下沉式防护设计，屏幕周边的壳体高出屏幕表面0.3mm左右，即使设备不慎从桌面滑落，也能先通过壳体接触地面，避免屏幕直接受冲击碎裂。设备尾端做了可拆卸的电池仓结构，仓盖采用卡扣加密封圈的配合方式，既方便用户更换电池，又能保证日常使用中的密封性能，尾端的蓝色装饰环不仅做了外观区分，同时也作为电池仓的拆卸受力位，用户不需要额外工具，通过手指捏住装饰环就能轻松旋开仓盖更换电池。在内部结构排布上，

　　这款设计将感温元件布置在探测杆最前端，通过导热结构与外部金属探头紧密贴合，减少温度传导的延迟，电路板沿握持主体的中轴线排布，预留了足够的布线空间，电池仓位于设备尾端，能够平衡整支设备的重心，让持握时的重量分布更均匀，长时间持握也不会产生明显的坠手感。探测杆与主体的连接位置做了加强筋结构处理，因为这个位置是日常使用中受力最集中的区域，尤其是给孩童测量体温时，容易出现孩童晃动导致杆身受力弯折的情况，加强筋的布置能够在不增加整体壁厚的前提下，大幅提升连接位置的抗弯折强度，避免设备因意外受力损坏。设备的整体外形尺寸控制在便携使用的合理范围，能够轻松放入普通医药包、随身口袋中，不会占用过多收纳空间，外壳所有的边角都做了R角过渡处理，

　　没有尖锐的棱角，避免日常使用中划伤用户。在功能结构的匹配上，这款设计预留了蜂鸣器的安装位置，测温完成后能够通过声音提示用户读取数值，不需要长时间紧盯屏幕，显示屏的安装角度做了倾斜优化，用户持握设备读取数值时，视线能够与屏幕保持垂直，减少反光带来的读数误差。从结构设计的合理性来看，这款设备的壳体拆件充分考虑了注塑生产的工艺要求，所有的卡扣位置、拔模角度都符合量产加工的需求，没有出现倒扣、壁厚不均等容易导致生产缺陷的结构，上下壳体的配合面做了止口设计，装配后不会出现明显的拼接缝隙，既提升了外观的整体性，也能进一步增强壳体的密封防护能力。针对日常使用中可能出现的跌落、碰撞场景，内部的电路板安装位置都设置了缓冲筋位，电池与仓体之间也预留了缓冲间隙，避免跌落时电池冲击电路板导致元件脱焊。探测杆的内部做了十字加强筋结构，在保证杆身壁厚均匀的前提下，提升杆身的抗扭、抗弯折性能，即使受到一定的侧向力，也不会出现杆身断裂的情况。
