多层堆叠式加工定位工装基座结构

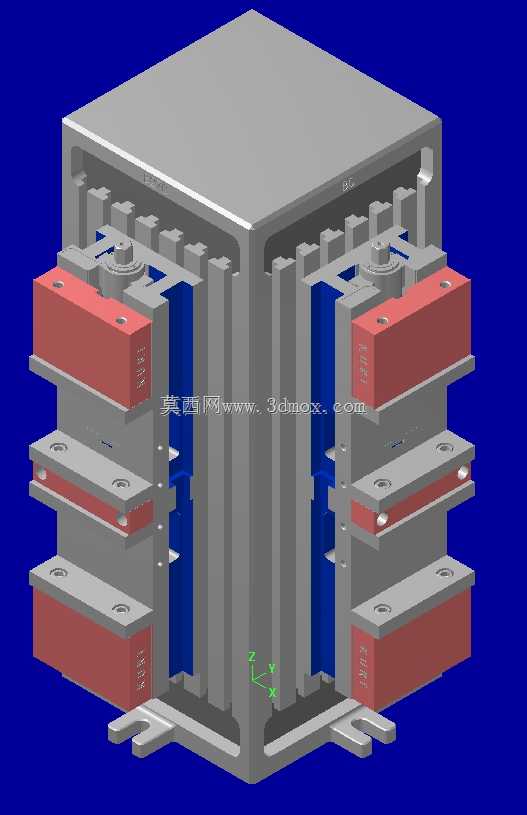

　　在多工位精密机加工场景中，这类多层堆叠式的定位基座结构，主要承担批量工件的装夹定位功能，适配立式加工中心的多工件同步加工工序，能够在单次工作台装夹流程中完成多组工件的铣削、钻孔、镗孔等连续加工，大幅减少换件装夹的辅助工时，提升设备实际稼动率。从结构布局来看，整体采用立方框架式的主体承载设计，框架主体通过竖向加强筋做刚性强化，避免大切削量进给时产生结构振颤，保障加工面的形位公差精度。框架两侧对称布置三层独立的夹持工位，每层工位配置独立的压紧块与定位基准面，红色标识的压紧组件采用侧向锁紧结构，可适配不同厚度的方形坯料装夹，压紧块表面预留的沉头孔用于安装锁紧螺栓，可根据工件尺寸调整压紧行程，单工位最大装夹宽度可覆盖常规中小型机械零件的坯料规格。

　　设计过程中优先考虑了加工排屑的流畅性，每层工位之间预留足够的排屑间隙，切削液可顺着框架内侧的竖向导槽快速流出，不会在工位表面积存切屑刮伤已加工表面。底部的安装脚采用叉式定位结构，可直接匹配加工中心工作台的T型槽定位基准，安装时无需额外制作过渡连接板，直接通过T型螺栓即可完成基座与工作台的刚性固定，安装基准面的平面度公差控制在0.02mm以内，保障整体装夹的位置精度。框架内部的蓝色分隔结构为绝缘隔层？不，实际是工位之间的定位挡块，用于分隔相邻工位的工件，避免加工过程中不同工位的工件出现干涉，同时挡块本身经过淬硬处理，长期使用不会因工件磕碰产生变形，维持定位基准的一致性。

　　从实际使用场景出发，这类工装基座多用于中小型方形五金零件、模具镶件的批量加工，相比传统的平口钳单工位装夹，单次装夹可完成6件工件的同步加工，在小批量零件的加工工序中，能够将装夹辅助时间压缩70%以上。结构设计时做了受力仿真验证，在满工位装夹、最大切削参数进给的工况下，框架主体的最大变形量控制在0.01mm以内，完全满足精加工的刚性要求。每层夹持工位的定位基准面统一做了磨削处理，所有工位的基准面高度差控制在0.015mm以内，加工时无需针对每个工位单独做对刀操作，一次对刀即可完成所有工位工件的加工，降低操作人员的对刀工作量，同时减少多次对刀带来的人为误差。

　　结构细节上，压紧组件采用侧推式锁紧而非顶部压紧，能够完全避让工件顶部的加工区域，实现工件五个面的一次性加工，无需二次翻面装夹，减少因二次装夹带来的位置度误差。框架顶部为平整的封闭结构，可额外加装辅助定位组件，拓展装夹异形工件的能力，竖向加强筋的布置位置避开了排屑路径，同时在筋条上预留了安装孔位，可根据加工需求加装侧向定位销、气动夹紧组件等升级配件，适配不同的加工工艺要求。整体结构没有多余的冗余设计，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构开裂，长期在交变切削载荷下使用也能维持结构精度稳定。
