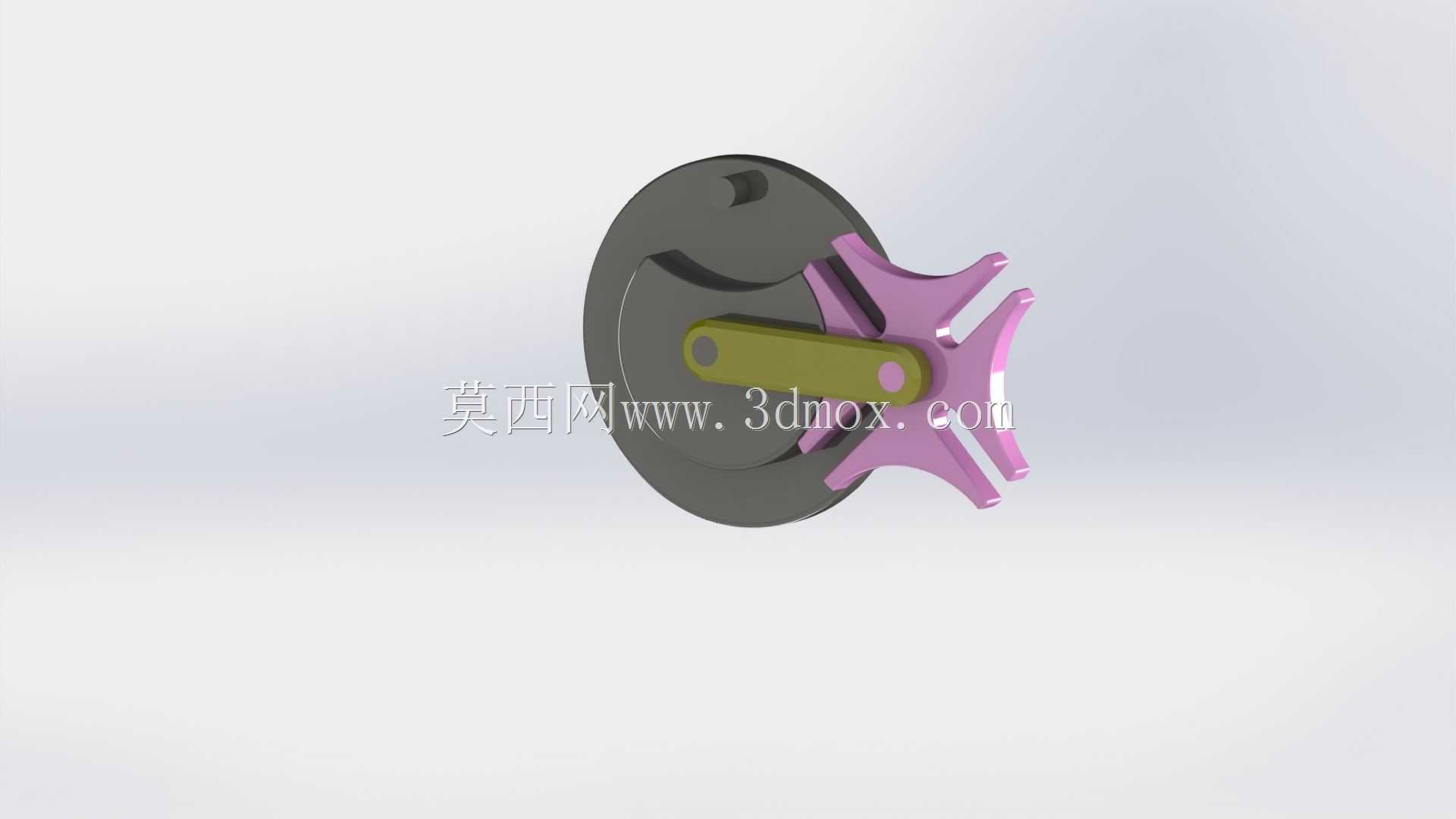

马耳他十字间歇传动机构组装结构

　　这套马耳他十字传动结构属于典型的间歇运动执行组件，核心功能是将输入轴的连续匀速旋转运动，转换为输出端的单方向步进式间歇转动，在多工位自动化加工、轻工包装、印刷输纸、电影胶片输送等需要周期性停顿作业的设备场景中应用广泛。从实际装配逻辑来看，整套组件没有冗余的结构件，核心由带驱动销的主动拨盘、带径向槽的马耳他十字槽轮、固定支撑背板以及定位锁止弧面几个部分组成，所有配合面的公差设计都围绕运动过程的无冲击衔接展开。

　　设计过程中首先要匹配的是工位数量需求，这套结构采用的是四槽十字槽轮，对应主动轴每旋转一周，槽轮完成90度的步进转动，停顿与运动的时间占比由拨盘上锁止弧的包角决定，锁止弧在槽轮停顿阶段会完全嵌入槽轮的外圆弧面，避免槽轮在非驱动阶段出现自由窜动，保证工位停顿位置的重复定位精度，这一点在多工位装配设备的工位切换场景中尤为重要，一旦锁止间隙过大，会直接导致工位偏移，后续加工或装配工序出现批量不良。

　　从安装边界来看，整套组件的轴向尺寸非常紧凑，主动拨盘与槽轮的中心距是核心安装基准，所有支撑孔位的同轴度需要控制在0.02mm以内，否则驱动销进入和退出槽轮径向槽的过程中会出现卡滞甚至刚性撞击，长期运行会加剧槽口的磨损，缩短机构的维护周期。驱动销与槽轮径向槽的配合采用间隙配合，间隙量控制在0.01-0.03mm之间，既保证运动过程中无卡滞，又能减少换向瞬间的冲击噪音，主动拨盘上的驱动销采用可拆卸的圆柱销结构，磨损后可以快速更换，不需要整体报废拨盘，降低设备的后期维护成本。

　　实际应用中，这类机构的输入转速通常不会太高，一般控制在每分钟100转以内，因为槽轮在启停瞬间存在角加速度，转速过高会产生较大的动载荷，引发机构振动，所以在高速间歇输送场景下通常会搭配减速机构使用，将输入转速降到合理区间。槽轮的径向槽开口处做了微小的倒角处理，方便驱动销顺利导入槽内，避免加工误差导致的销与槽口的刚性磕碰。支撑背板的作用是为主动轴和槽轮轴提供稳定的安装基准，背板上的两个轴承安装孔需要一次装夹加工完成，保证两轴的平行度，避免运转过程中出现别劲的情况。

　　从运动特性来看，马耳他十字机构的运动过程没有柔性冲击，相比棘轮机构的步进传动，它的传动平稳性更好，工位定位精度更高，适合中低速、固定工位数量的间歇传动场景，在设计选型时需要根据实际需要的停顿时间、工位数量来调整槽轮的槽数和拨盘的驱动销数量，比如需要更多工位时可以采用六槽、八槽的槽轮结构，需要更短的停顿周期时可以在拨盘上对称布置两个驱动销，实现主动轴转一周槽轮完成两次步进动作。这套组装结构的所有零件都采用规则的回转类和板类结构，加工工艺性好，不需要复杂的五轴加工设备，普通铣床和车床即可完成所有零件的加工，制造成本较低，适合在中小型自动化设备中批量应用。安装时需要注意主动拨盘与槽轮的轴向间隙，间隙过大会导致传动过程中出现轴向窜动，间隙过小会增加运转的摩擦阻力，一般轴向间隙控制在0.05-0.1mm之间，通过轴用挡圈或者调整垫片来完成间隙的校准。锁止弧的配合面需要做淬火处理，提高表面硬度，减少长期摩擦带来的磨损，保证锁止定位的精度长期稳定。
