带法兰安装座的空心支撑耳轴结构设计

　　这类带法兰安装结构的空心耳轴，在各类需要铰接支撑、回转导向的工业设备中应用十分广泛，常见于工程机械的动臂铰接点位、输送设备的滚筒支撑端、自动化生产线的翻转机构铰接处，也会作为液压油缸的端侧支撑构件使用，核心作用是为回转部件提供稳定的径向支撑与轴向定位，同时借助法兰结构实现与设备基体的可靠固定，避免支撑轴在受载过程中出现轴向窜动或径向偏移。

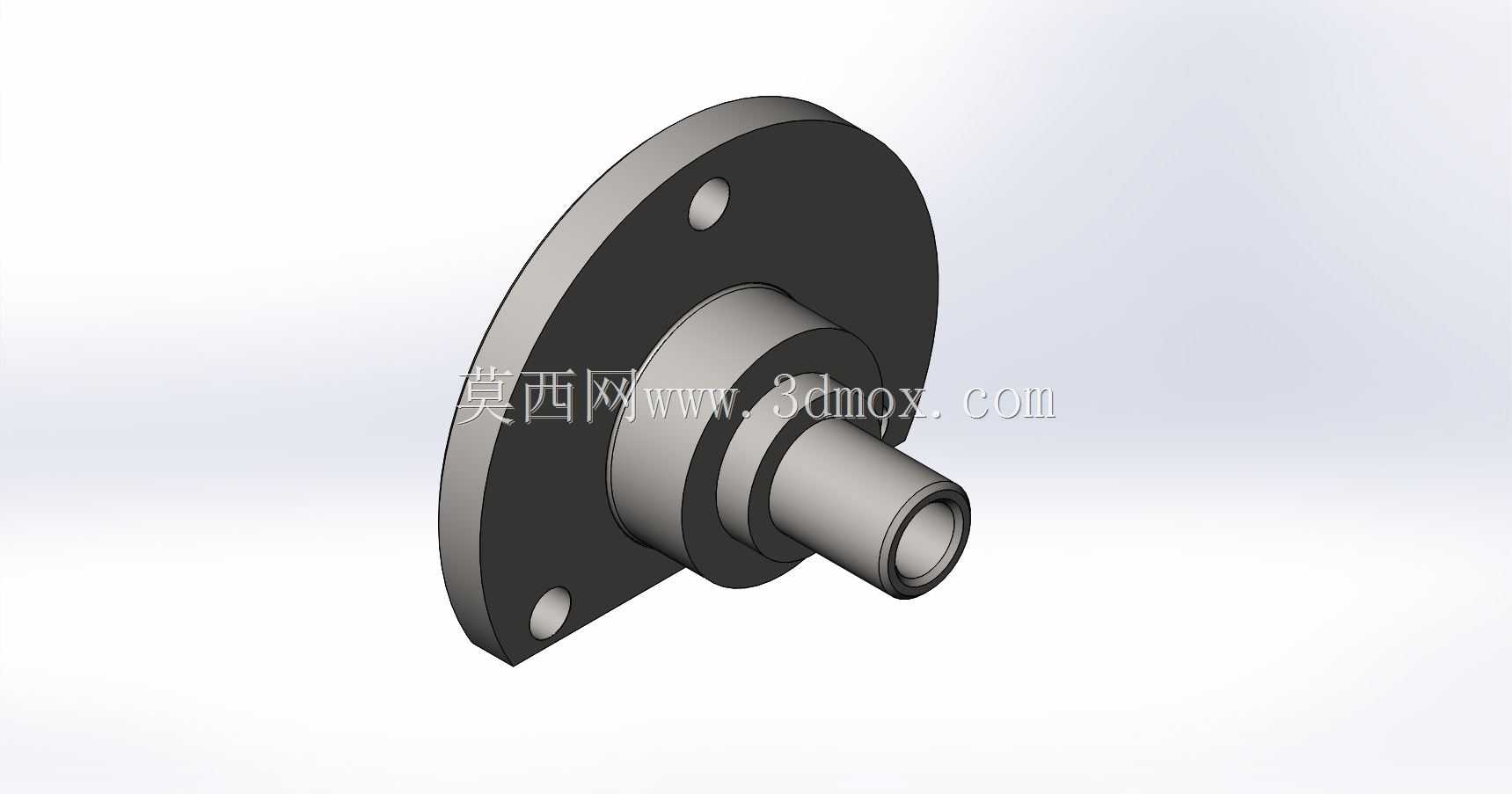

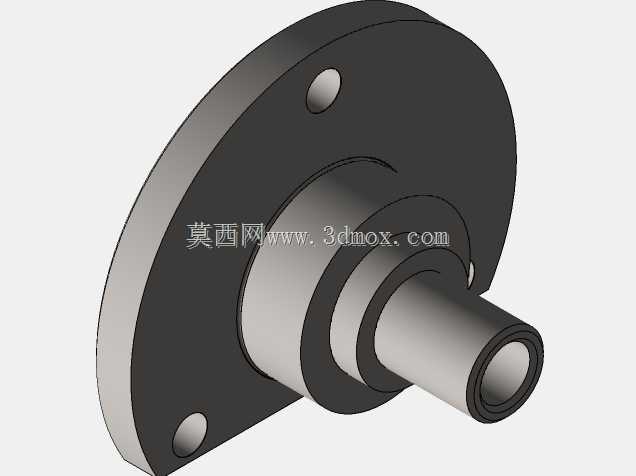

　　从结构设计逻辑来看，该耳轴采用一体式法兰加阶梯轴的结构形式，法兰盘上开设两个对称的安装通孔，可通过螺栓直接与设备安装面锁紧，相比无法兰的光轴支撑结构，省去了额外的轴端挡圈、锁紧螺母等定位零件，既减少了装配环节的零件数量，也能在承受径向载荷的同时，承担一定的轴向力，适配存在复合载荷的铰接场景。轴身采用阶梯式变径设计，从法兰端向外依次设置不同直径的轴段，靠近法兰的大直径轴段主要承担主要的径向载荷，匹配对应规格的滑动轴承或滚动轴承内圈，外侧的小直径轴段则用于安装密封件、限位套或者外接传动构件，最外端的空心内孔设计，一方面可以减轻零件自身重量，降低设备运动部件的惯量，尤其适合需要频繁往复摆动的铰接点位，减少驱动端的负载损耗；另一方面空心内孔可作为油路、气路或者线缆的穿设通道，在紧凑的设备安装空间内实现管线的内置排布，避免管线外露在设备运动过程中出现磨损、拉扯的问题。

　　在安装边界的设计考量上，法兰盘的端面设计为平整的加工面，安装时可与设备基体的加工面完全贴合，保证安装垂直度，避免轴身出现偏斜导致轴承偏磨。法兰盘上的安装孔位置经过对称度校核，两个孔的中心连线与轴身轴线保持垂直相交，确保螺栓锁紧后法兰受力均匀，不会出现局部应力集中。轴身各阶梯段的同轴度公差控制在合理范围内，保证轴承安装后回转顺畅，无卡滞现象。轴端的倒角设计既方便装配时轴承、密封件的顺利导入，也能去除加工毛刺，避免装配过程中划伤配合零件表面。

　　从实际使用场景的适配性来看，这类耳轴的载荷传递路径十分清晰，铰接部位的径向载荷通过轴身传递到法兰盘，再通过法兰盘与安装面的贴合面以及锁紧螺栓分散到设备基体上，相比悬臂式的销轴结构，支撑刚度更高，在承受冲击载荷时的形变量更小，适合中重载的设备铰接场景。空心结构的设计并非单纯为了减重，在部分需要布置润滑通道的场景中，可直接在空心内孔中接入润滑管路，将润滑油直接引导到轴承配合面，实现持续润滑，减少日常维护的工作量。同时，阶梯轴的各段直径差也可作为装配时的定位基准，装配时可直接通过轴肩确定轴承、密封件的安装位置，无需额外测量定位尺寸，提升现场装配的效率与装配精度。

　　在建模过程中，这类零件需要重点关注法兰安装孔的位置度、各轴段的同轴度以及轴肩的过渡圆角设计，过渡圆角的设置可以有效降低轴肩处的应力集中系数，避免设备在长期交变载荷作用下出现轴肩断裂的失效问题。法兰盘的厚度设计需要结合额定载荷下的剪切强度校核，保证法兰在承受最大轴向载荷时不会出现变形或断裂。轴身的表面粗糙度根据配合需求设置，轴承配合段的粗糙度需要满足轴承安装的精度要求，非配合段可适当降低粗糙度要求，平衡加工成本与使用性能。
