带斜齿段多安装位传动齿轮轴结构

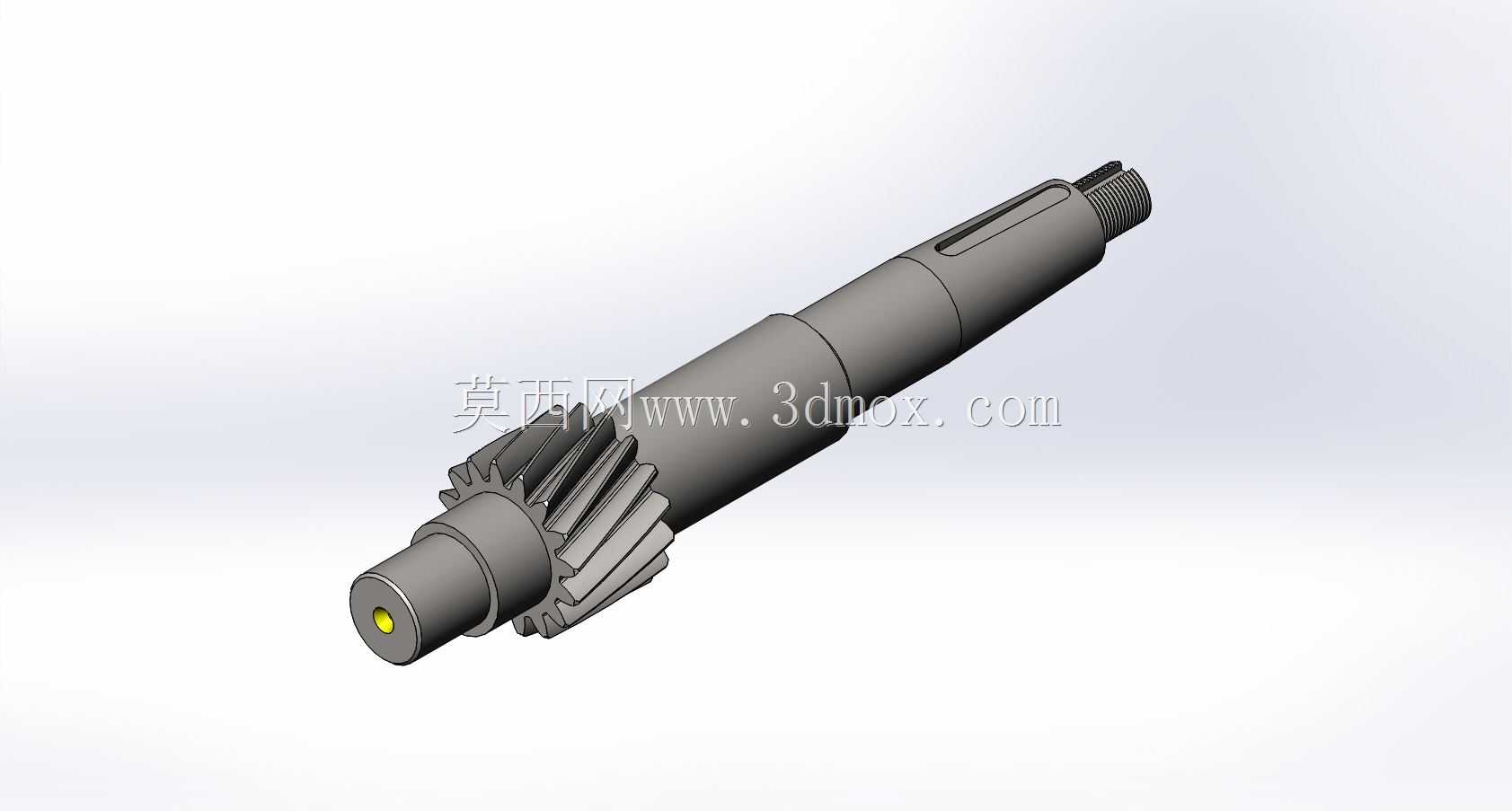

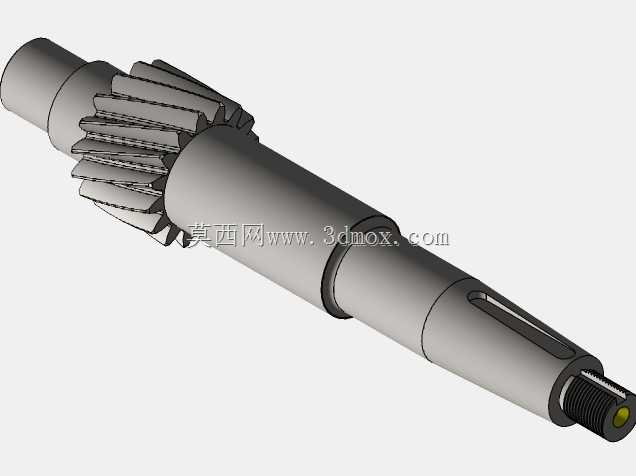

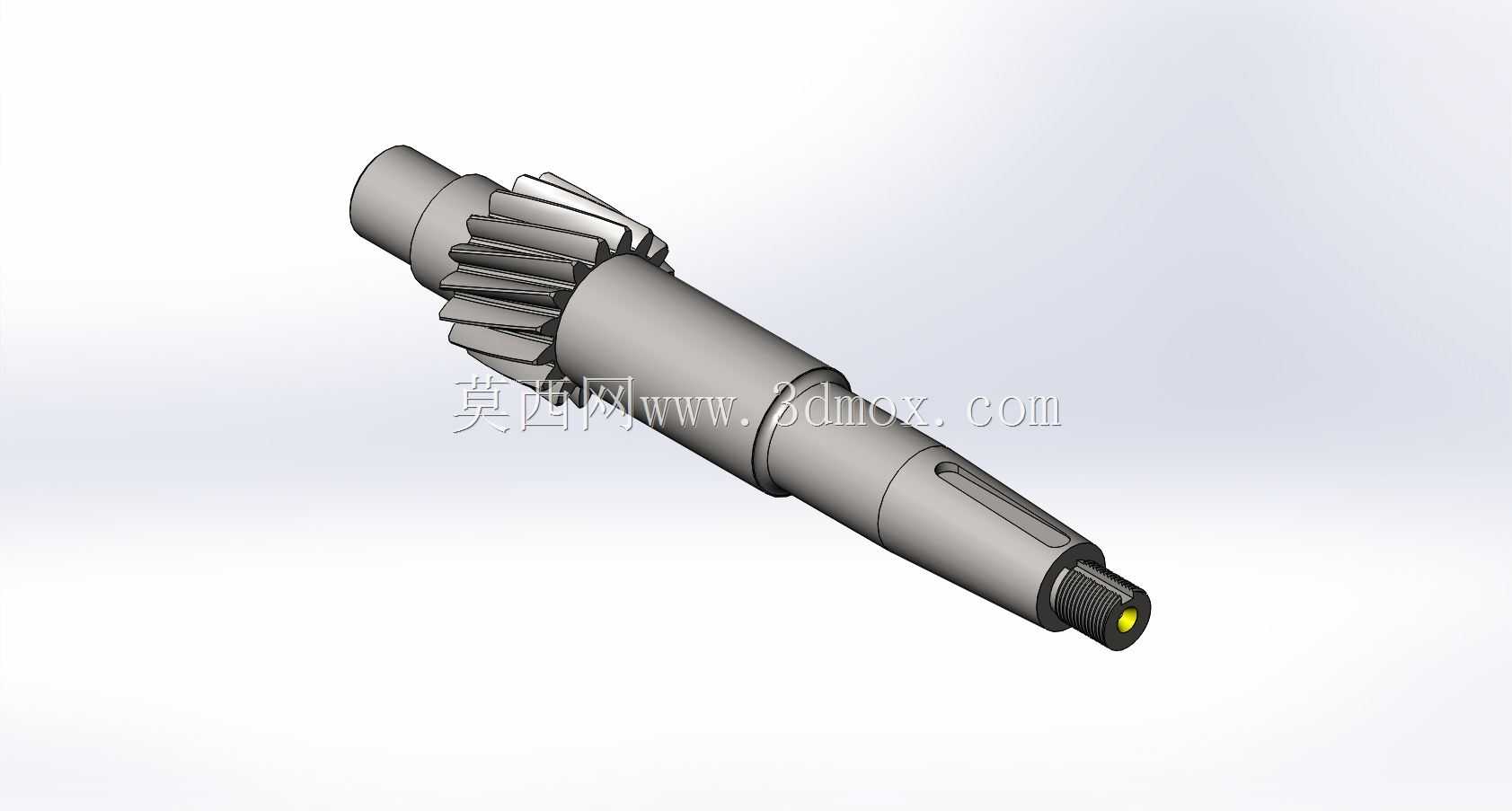

　　在中小功率传动系统的布局里，这类带斜齿段的齿轮轴往往承担着输入端动力承接、扭矩换向传递的核心作用，常见于小型减速机输入级、农机传动箱、轻工设备的动力接驳位置，区别于普通光轴或者直齿轴，它把齿轮啮合结构和轴身做成一体化结构，省去了齿轮与轴的键连接装配环节，能在有限的径向安装空间里提升整体传动刚性，减少装配累计误差带来的啮合偏载问题。从结构设计逻辑来看，轴身的分段直径是按照不同位置的受力状态和安装需求逐段规划的：最左端的细轴段是轴承安装位，直径匹配常用的深沟球轴承内圈尺寸，轴端中心加工的定位小孔，是装配时的工艺基准，也可作为运转时的顶尖定位孔，保证轴系回转的同轴度；紧邻轴承位的轴肩是轴承内圈的轴向定位面，

　　轴肩高度严格控制在轴承内圈倒角允许的范围内，避免轴承安装不到位或者拆卸时卡滞。斜齿段的齿向设计为左旋，匹配对应啮合的从动齿轮齿向，螺旋角选取在常用的12-15度区间，这个角度范围能兼顾啮合重合度和轴向力大小，既保证传动时多齿同时啮合降低运行噪音，又不会让轴向力过大导致轴承选型成本上升，齿根位置做了标准圆角过渡，避免应力集中在长期交变载荷下出现断齿风险。斜齿段右侧的轴径做了阶梯抬升，这个轴段一方面作为齿轮侧的轴向定位面，另一方面预留了密封圈的安装槽位，能适配接触式橡胶密封圈，防止传动箱内的润滑油泄漏，同时阻挡外部粉尘进入啮合腔。再往右侧的长轴段是第二个轴承的安装位，长度匹配箱体轴承座的跨距设计，

　　轴身上加工的键槽是为了外接联轴器或者同步带轮，把经过齿轮减速后的动力向外输出，键槽的位置避开了轴的应力集中截面，宽度和深度按照对应轴径的平键标准设计，保证扭矩传递时键的挤压强度足够。最右端的外螺纹段是锁紧结构，用来安装圆螺母锁紧外侧轴承的内圈，螺纹直径比相邻轴段略小，装配时不会刮伤轴承内圈的配合面，螺纹尾部做了退刀槽，保证螺母能完全拧紧到位。从安装边界来看，整根轴的轴向总长度适配常规小型传动箱的腔体宽度，各段轴径的同轴度公差控制在0.02mm以内，轴承位的表面粗糙度达到Ra1.6，保证轴承装配后的回转精度，齿面的粗糙度控制在Ra3.2，满足中低速传动的啮合要求，不需要额外的磨齿工序就能控制制造成本。实际应用中，

　　这类齿轮轴的材质一般选用40Cr调质处理，齿面做高频淬火，硬度达到HRC45-50，既能保证芯部的韧性承受冲击载荷，又能让齿面有足够的耐磨性延长使用寿命，装配时需要注意斜齿的啮合侧隙调整，通过两端轴承端盖的垫片厚度来控制轴的轴向窜动量，保证齿面接触斑点沿齿长方向达到70%以上，避免偏载导致的早期磨损。和分体式齿轮加轴的结构相比，一体化齿轮轴减少了零件数量，降低了装配工序的复杂度，在径向空间受限的传动场景里，能有效缩小整个传动单元的体积，尤其适合在小型输送设备、食品包装机械、园林机械的传动箱里使用，这类设备往往对传动部件的体积和可靠性有较高要求，不需要大扭矩承载的场景下，这种结构的性价比优势非常明显。设计这类轴的时候还要做动平衡校核，因为斜齿传动存在轴向力，轴的转速如果超过1500rpm，就需要在轴的适当位置做去重处理，避免运转时出现振动，影响轴承和齿轮的使用寿命，轴上所有的过渡圆角都要按照应力计算结果选取，不能随意做尖角处理，尤其是在轴径变化的位置，圆角半径过小会在长期交变载荷下出现疲劳裂纹，最终导致断轴故障。
