C唇形内啮合传动齿轮结构设计

　　做传动结构设计快十二年，经手的齿轮类零件少说也有几百款，这款C唇形齿轮的结构设计，是针对小空间同轴传动场景做的优化方案，最早接触这类结构是在给小型液压泵站做配套传动组的时候，当时常规的直齿圆柱齿轮配合轴套的结构，在径向尺寸受限的阀组安装腔里，要么啮合重合度不够导致传动顿挫，要么轴套和齿轮分体装配后同轴度超差，跑满负载测试不到两百小时就出现齿面偏磨。

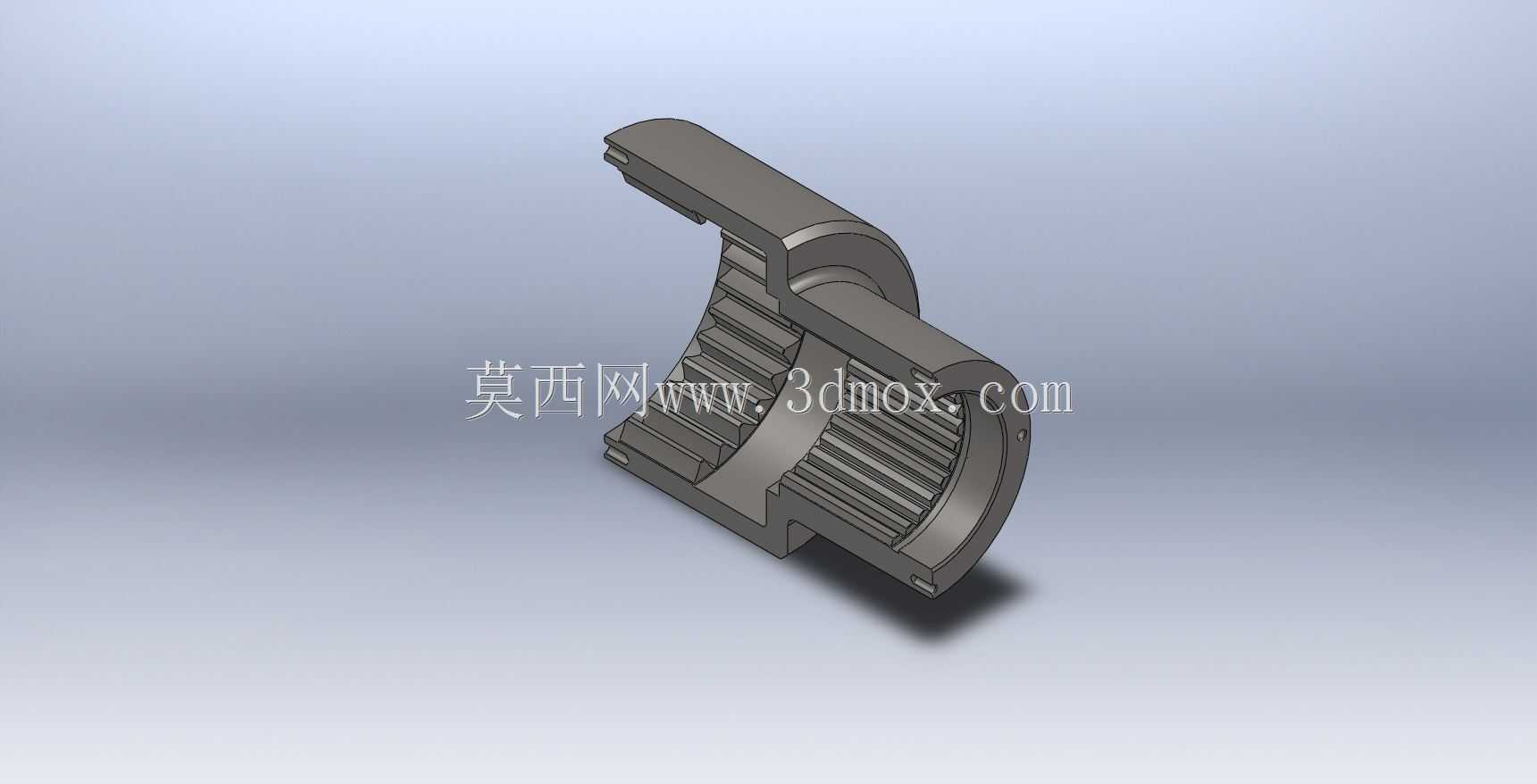

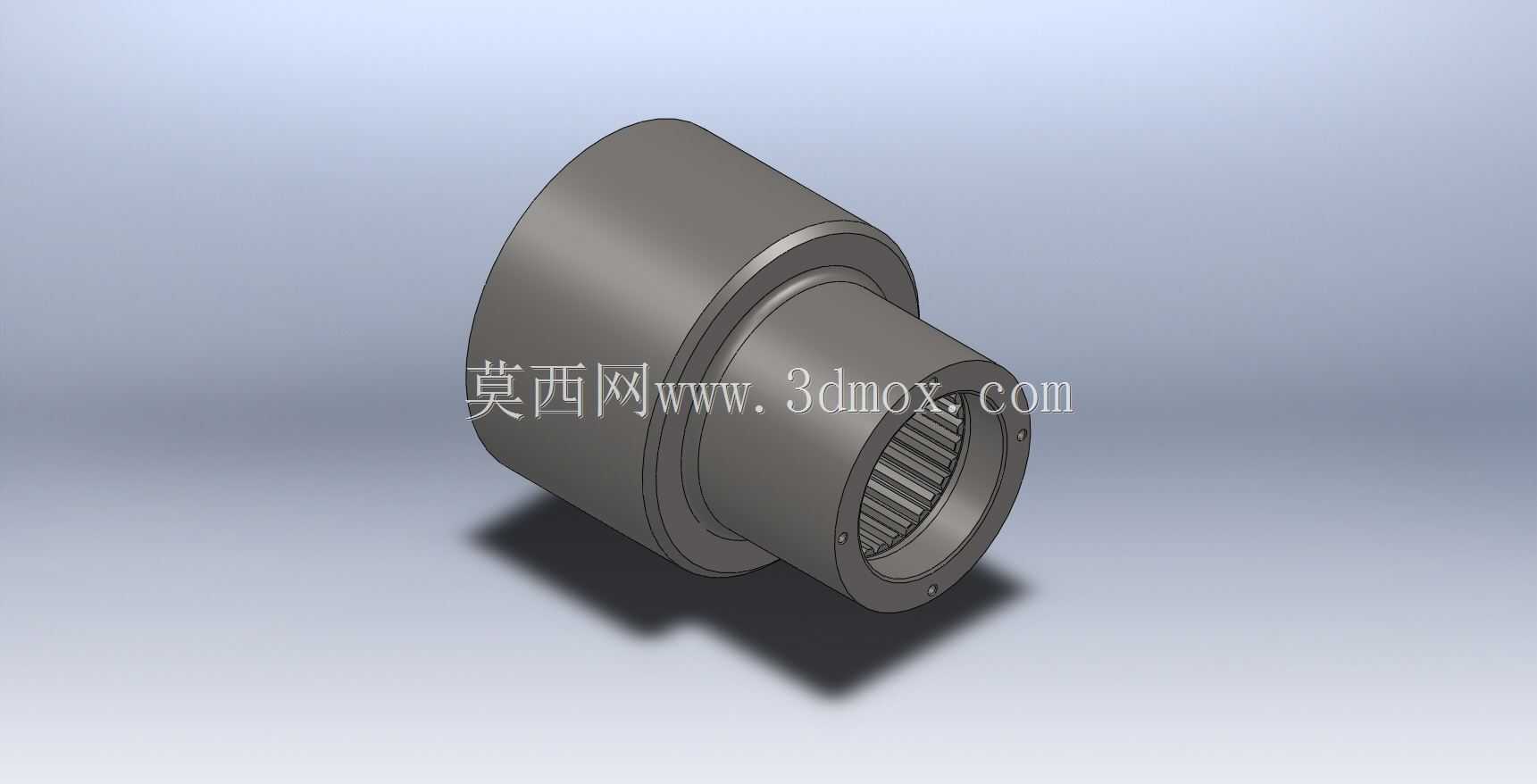

　　这款结构把传动齿圈和安装轴套做成了一体化的带C形唇边的结构，先从安装边界说，外圆柱面是基准安装面，设计的时候要严格控制和安装腔孔的配合公差，一般选H7/h6的间隙配合，保证装配后径向跳动不超过0.02mm，避免传动过程中出现偏心带来的附加载荷。带内齿的一端做了加厚的唇边结构，也就是命名里的C唇部分，这个唇边不是随便加的凸缘，一方面是给内齿圈提供足够的结构刚度，避免内齿在传递扭矩的时候因为壁厚不足出现齿根形变，另一方面唇边的端面可以作为轴向定位的基准面，装配的时候直接贴紧腔体内的定位台阶，不需要额外加轴用挡圈或者定位套，能省出至少3mm的轴向安装空间，这对紧凑型的传动腔体来说非常关键。

　　内齿部分的参数设计要匹配配对的小齿轮轴，齿向修形量要根据实际传递的扭矩做调整，我之前做的同结构款，传递额定扭矩12N·m的时候，齿端修薄量取0.015mm，能有效避免安装误差带来的齿端棱边接触，降低啮合噪音。内齿的齿根圆角做了R0.3的过渡处理，不要做清根结构，不然热处理的时候齿根位置容易出现应力集中，批量生产的时候断裂废品率会升到8%以上，之前踩过这个坑，后来把圆角统一调整后，热处理后的废品率直接降到0.5%以内。

　　从应用场景来看，这类C唇形齿轮常用在小型伺服传动模组、液压阀组内置传动机构、小型减速器的输入级传动位置，这些场景的共同特点是安装空间紧凑，传动扭矩不算特别大，但对传动平稳性、装配同轴度要求高。比如在小型摆线针轮减速器的输入段，用这款结构替代原来的分体齿轮和轴套，能减少两个装配配合面，累计同轴度误差能降低0.03mm左右，传动效率能提升2%左右，长期运行的温升也能降下来，之前测过同工况下，分体结构的运行温升是28K，一体化C唇结构的温升是21K，对密封件的寿命提升很明显。

　　设计的时候还要注意外圆柱面和内齿圈的同轴度公差，这个是整个零件的核心形位公差，一般要控制在0.015mm以内，不然装配后会出现啮合侧隙不均匀的问题，正反转的时候会有明显的回差。外圆柱面的表面粗糙度要控制在Ra1.6以内，和安装孔配合的时候能形成均匀的油膜，减少滑动磨损。唇边的端面和轴线的垂直度公差要控制在0.02mm以内，不然轴向定位贴紧的时候会出现零件倾斜，直接影响啮合精度。

　　零件的材料一般选20CrMnTi做渗碳淬火处理，齿面硬度做到HRC58-62，芯部硬度保持HRC30-35，既有足够的齿面耐磨性，芯部又有足够的韧性承受冲击载荷。如果是用于低负载的民用传动场景，也可以选POM工程塑料做注塑成型，这时候C唇的厚度要适当加厚0.5mm，弥补塑料件的刚度不足，注塑的时候要注意进胶点选在外圆柱面的非配合位置，不要选在齿面或者定位端面上，避免进胶痕迹影响装配精度。

　　实际选型替换的时候，要先核对安装腔的径向孔径、轴向定位台阶的深度，再核对内齿的模数、齿数、压力角和配对齿轮的参数，还要注意传动的额定扭矩要比实际工作扭矩大1.5倍以上的安全系数，避免冲击负载下出现断齿。装配的时候不要用铁锤直接敲击唇边或者齿面，要用铜棒垫在外圆柱面的非配合位置轻轻敲入，或者用专用工装压装，避免唇边变形或者齿面磕碰伤，装配前要在齿面涂抹少量的润滑脂，初始运行的前一百小时要定期检查啮合面的接触斑点，接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%才算合格，如果接触斑点偏在齿端，就要检查安装同轴度是不是超差，及时调整避免早期磨损。
