偏心轮毂环形连接传动结构件

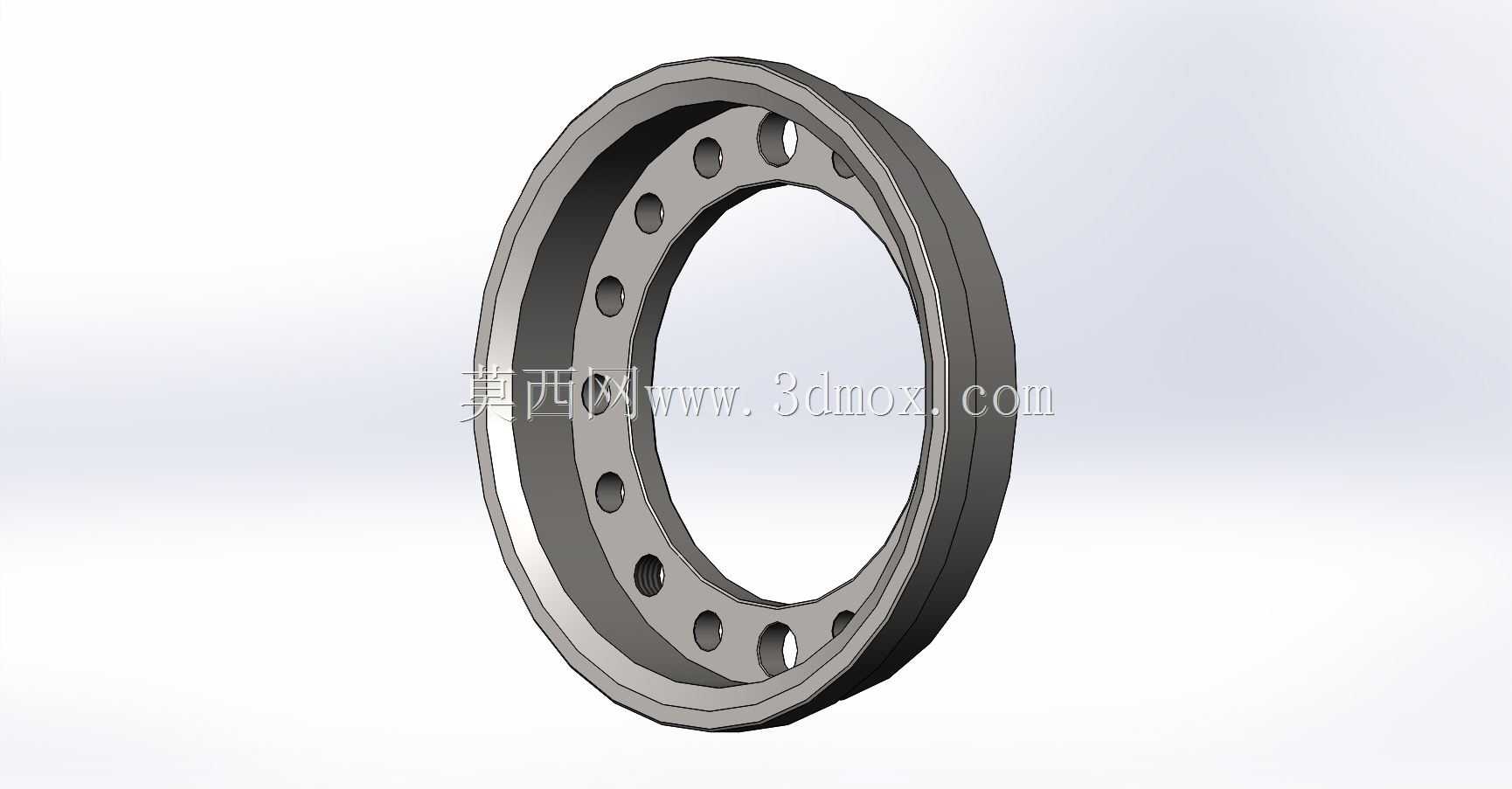

　　在各类需要实现偏心传动、变距进给的机械设备中，偏心轮毂是承担动力偏移传递、部件安装定位的核心连接件，常见于压力机的曲柄滑块机构、自动化生产线的间歇送料模组、纺织机械的摆臂驱动单元以及部分专用机床的进给调节结构中，其结构合理性直接决定整套传动机构的运行精度与疲劳寿命。这类偏心轮毂的核心功能，是通过自身内孔与外圆的固定偏心距，将输入轴的匀速旋转运动转化为从动部件的往复直线或摆动运动，相比额外加装偏心套的组合结构，一体式偏心轮毂能减少配合面的累积误差，降低高速运转下的配合松动风险，在中高负载的间歇传动场景中稳定性更优。从结构设计逻辑来看，该偏心轮毂采用双层环形阶梯结构，外侧较宽的轮缘面用于贴合安装被驱动的摆臂或连杆部件，

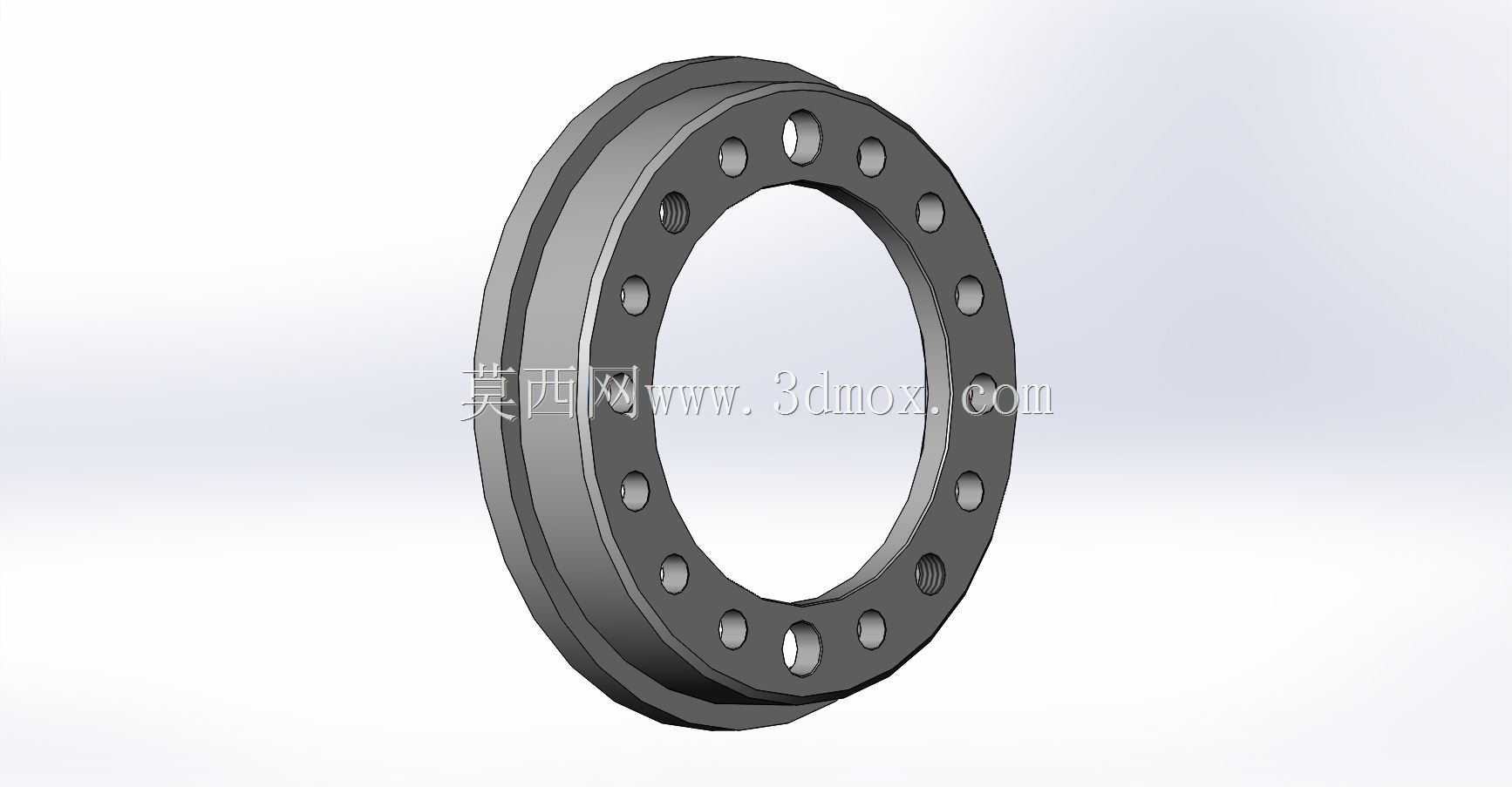

　　内侧的环形端面均匀排布多组安装孔，其中包含光孔与螺纹孔两种类型，光孔用于穿装定位销或连接螺栓，实现轮毂与输入轴端法兰的刚性固定，螺纹孔则用于安装端盖、挡圈等轴向限位零件，防止运转过程中轮毂发生轴向窜动。设计时偏心距的取值需要匹配整套机构的行程需求，偏心距过大则会导致传动过程中从动部件的冲击载荷激增，加速轴承与连接螺栓的疲劳损坏，偏心距过小则无法满足所需的往复行程要求，因此建模阶段需要先根据机构的运动学计算结果确定偏心距数值，再围绕该参数推导其余结构尺寸。从安装边界来看，该轮毂的内孔为基准安装面，与输入轴端的定位轴颈采用过渡配合，装配时需要通过热装或专用压装工具完成套装，避免敲击导致内孔失圆；

　　外侧轮缘的外径尺寸需要匹配从动部件的安装座内孔，两者之间通常采用小间隙配合，方便装配时的对位调整，同时端面的安装孔排布需要与对接法兰的孔位完全同轴，孔位的位置度公差需要控制在0.02mm以内，避免装配时出现螺栓强行穿装导致的内应力残留。轮毂本体的厚度需要根据传递的最大扭矩核算，扭矩载荷较大时需要适当增加轮缘厚度，并在孔位周边设计局部加强结构，避免螺栓孔处出现应力集中导致的开裂问题。在实际工况中，偏心轮毂运转时会承受周期性的交变载荷，因此建模过程中需要对孔位边缘、内外径过渡处做圆角处理，减少应力集中点，同时所有安装孔的端面都需要做锪平处理，保证螺栓或定位销安装后端面贴合紧密，不会出现偏载导致的连接失效。不同于同轴类轮毂零件，

　　偏心轮毂的动平衡校正要求更高，建模完成后需要通过质量属性分析工具测算本体的质心偏移量，对于转速较高的应用场景，需要在轮缘的非工作面上设计去重槽或平衡孔，方便后续动平衡校正时调整质量分布，降低运转时的振动噪声。这类零件的材料通常选用45号钢或40Cr合金钢，毛坯采用模锻成型提升内部纤维组织的连续性，加工时需要先粗加工内外圆，留足够的精加工余量，待热处理调质达到要求的硬度后，再以精加工后的内孔为基准，一次装夹完成外圆与端面安装孔的加工，保证偏心距的精度与各表面的形位公差符合设计要求。在三维建模过程中，需要重点关注安装孔的排布角度与偏心方向的对应关系，避免出现孔位错位导致无法装配的问题，同时阶梯面的过渡圆角需要严格按照工艺要求绘制，不能为了建模省事直接做直角处理，否则后续加工时会出现刀具干涉，也会导致零件热处理时出现应力集中开裂的风险。对于需要在多粉尘、多油污环境下使用的场景，建模时还可以在轮缘外侧预留密封件的安装槽位，加装密封圈后阻挡外界杂质进入配合面，延长零件的维护周期。
