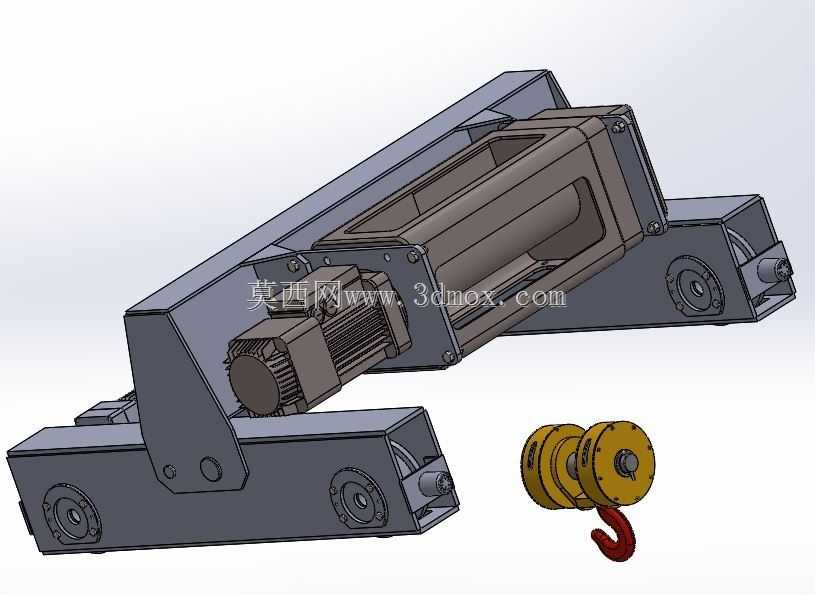

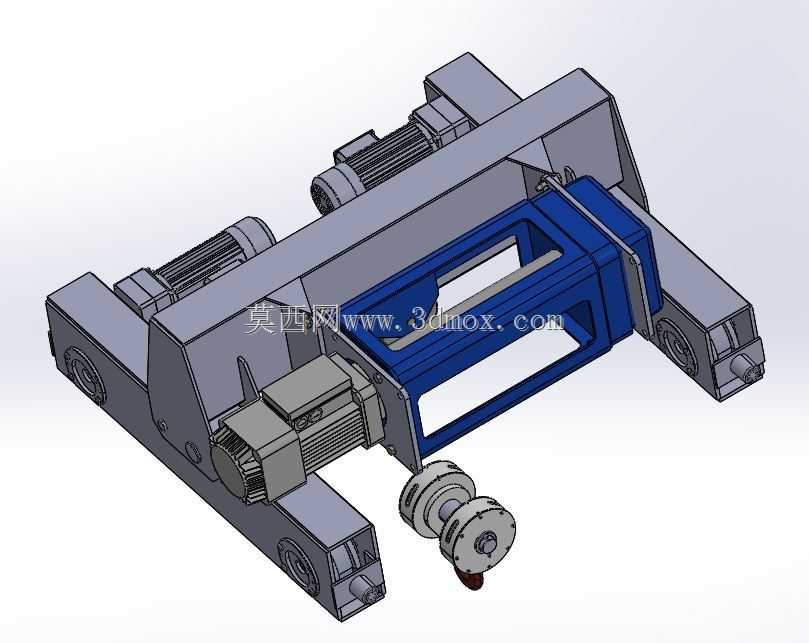

25吨双梁桥式起重小车带枢轴连接结构

　　这款起重小车是适配25吨级双梁EOT起重机的核心运行起升单元，采用枢轴连接的结构形式，主要服务于工业厂房内重型物料的跨工位吊运、设备安装吊装、仓储重型货物周转这类高频重载作业场景，常见于机械加工车间、冶金辅料库区、重型装备组装厂区的高架起重作业系统中。从结构设计逻辑来看，整个小车的布局围绕双梁起重机的主梁安装边界做了适配，行走轮组的跨距严格匹配对应吨位双梁主梁的轨道间距，枢轴连接的设计主要是为了抵消主梁在重载下产生的挠度变形，避免小车架受附加弯矩产生结构疲劳，相比传统刚性连接的小车架，这种结构在长期重载交变载荷下的结构应力分布更均匀，能有效延长车架的疲劳寿命。功能模块上，小车集成了行走驱动机构与起升机构两大部分，

　　行走端采用侧边安装的驱动单元直连行走轮，传动链短，传动效率更高，起升端配套的卷筒组与吊钩滑轮组做了匹配设计，钢丝绳的缠绕路径经过反复校核，避免了多层缠绕时的乱绳、咬绳问题，吊钩组采用滑轮组倍率匹配25吨额定起重量，动滑轮的排布让单绳受力控制在合理区间，降低钢丝绳的磨损速率。设计过程中优先考虑了安装维护的便捷性，驱动电机、减速单元的安装位置预留了足够的检修操作空间，不需要额外拆解主车架结构就能完成易损件的更换，所有铰接点的润滑通道都做了集中排布，日常维保作业时可以快速完成注油操作。外形尺寸上，小车的整体高度严格控制在双梁起重机的小车运行安全限界内，不会和厂房顶部的屋架、管线产生干涉，

　　两端的缓冲器安装位完全适配通用双梁起重机的端部止挡规格，行走轮的轮缘尺寸符合国标起重机轨道的配合要求，不需要额外做结构修改就能直接适配对应规格的QU系列起重机轨道。车架主体采用箱型梁焊接结构，关键受力位置做了加强筋布置，所有焊接坡口都按照重载焊接规范设计，焊后需做去应力处理避免后期变形，枢轴位置采用调质处理的合金结构钢，配合自润滑轴承套，既保证了铰接转动的灵活性，又能承受重载下的径向载荷，起升机构的制动单元安装在高速轴端，制动扭矩经过校核满足25吨额定载荷下的制动安全系数要求，不会出现溜钩风险。
