多齿组合式金属切削铣刀结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537314
  • 多齿组合式金属切削铣刀结构设计
  • 多齿组合式金属切削铣刀结构设计

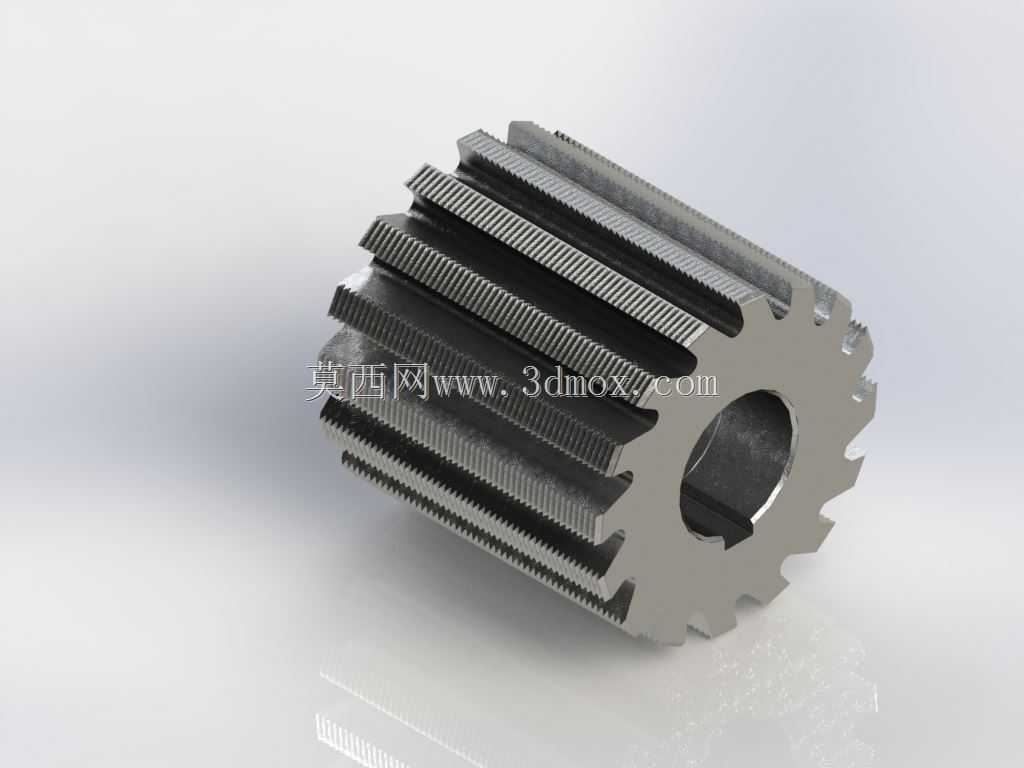

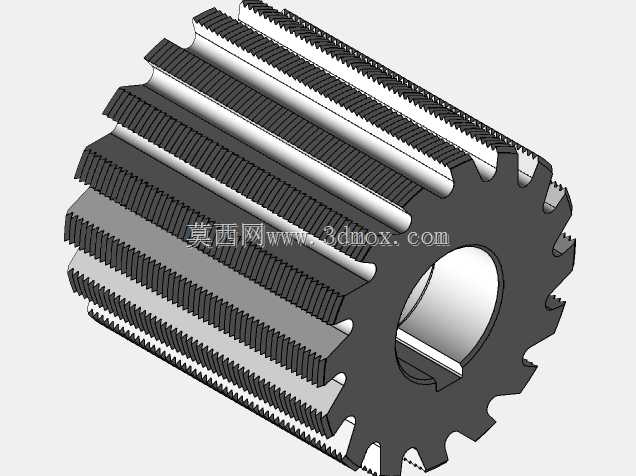

  这款多齿组合铣刀主要面向金属切削加工场景,在普通铣床、数控加工中心的平面铣削、型面粗精加工工序中都能适配,尤其适合铸铁、中碳钢等常规金属材料的大余量去除与半精整加工,相比单刃或少齿铣刀,它的多刃同时参与切削的特性,能在同等进给参数下降低单齿切削负荷,减少刀具崩损概率,提升连续加工的稳定性。从结构设计来看,刀体采用整体式中空布局,中心的安装孔做了键槽限位设计,安装时可通过平键与机床主轴端面的定位轴配合,避免高速切削时刀具与主轴出现相对打滑,安装孔的内径公差按h6级精度控制,与主轴定位轴的配合间隙控制在0.01-0.02mm区间,保证装夹后的同轴度,减少切削过程中的径向跳动。刀体的切削部分做了分层多排齿设计,

  轴向方向排布多圈平行的切削齿,每一圈齿的周向等分排布12个切削刃,刃口做了0.1mm的负倒棱处理,既保证刃口的锋利度,又能提升刃口的抗冲击性能,在断续切削工况下也不容易出现崩刃问题。刀体两端的端面齿做了斜角修磨,可同时完成工件侧面与台阶端面的复合加工,减少换刀次数,缩短单件加工的辅助时间。设计过程中,首先结合常用铣床的主轴端面安装尺寸确定了中心孔的直径与键槽规格,保证刀具能直接适配多数常规规格的铣刀柄,无需额外定制过渡套;其次根据切削负荷计算了刀体的壁厚,在保证刀体整体刚性的前提下,尽可能降低刀体自重,减少主轴高速旋转时的动平衡负载,刀体的外圆直径按常用加工面宽设计,可覆盖多数常规零件的平面加工宽度需求,无需多次走刀拼接。

  齿形的排布做了错位设计,相邻两圈切削齿的周向位置错开半个齿距,让切削过程中每一圈齿的切削轨迹相互覆盖,避免加工表面出现规则的刀纹残留,降低后续精加工的余量。刀具的材料选用整体合金工具钢,整体淬火后硬度达到HRC62-64,兼顾刃口硬度与刀体韧性,适合干切削或加注乳化液的湿切削工况,在常规切削参数下,线速度可达到80-120m/min,每齿进给量可控制在0.1-0.15mm,能满足批量零件加工的效率需求。安装边界方面,刀具的轴向总长度控制在常规铣刀柄的装夹允许范围内,装夹后悬伸长度不超过刀体外径的1.5倍,保证切削时的刚性,避免振刀导致的加工表面质量下降。实际使用中,这款铣刀可用于箱体零件的结合面铣削、轴类零件的扁位加工、

  模具钢的粗开框等工序,相比焊接式铣刀,它的整体式结构不存在刀齿脱落的风险,重磨时可同时修磨周齿与端齿,重复利用率更高,能降低加工过程中的刀具耗材成本。设计时还考虑了排屑空间,每两排齿之间预留了足够的容屑槽深度,切削产生的铁屑可顺着容屑槽顺利排出,不会出现积屑挤压刃口导致的工件表面划伤问题,容屑槽的表面做了抛光处理,减少铁屑与槽壁的摩擦阻力,进一步提升排屑顺畅度。
