径流式涡轮机械叶轮结构设计

　　这类叶轮结构常见于中小功率的径流式流体机械中，既可以作为涡轮端的做功部件，也可作为压气机端的增压部件，在小型燃气轮机、车用涡轮增压器、工业离心鼓风机、微型膨胀发电设备中都有大量应用。实际设备运行过程中，叶轮是直接与工质接触完成能量转换的核心部件，高速旋转时将工质的焓降转化为转子的旋转机械能，或是通过自身旋转对工质做功提升工质压力，其型线精度直接决定整台设备的效率、运行稳定性与噪声水平。

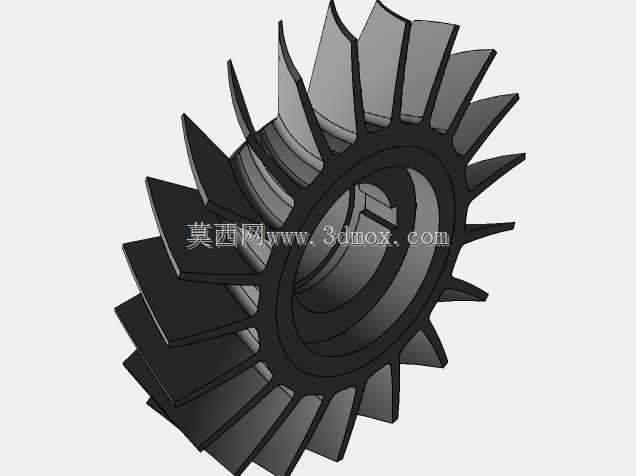

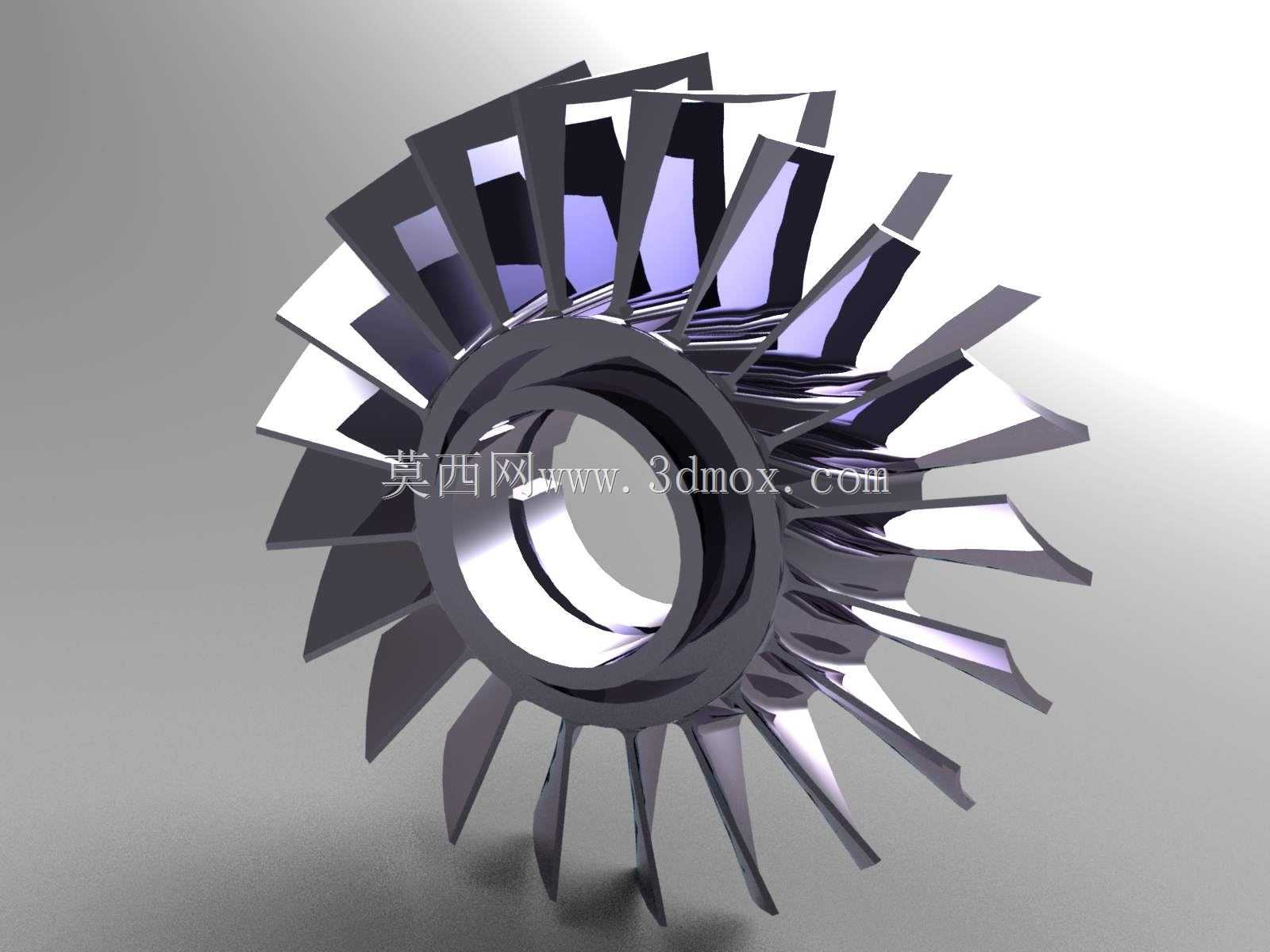

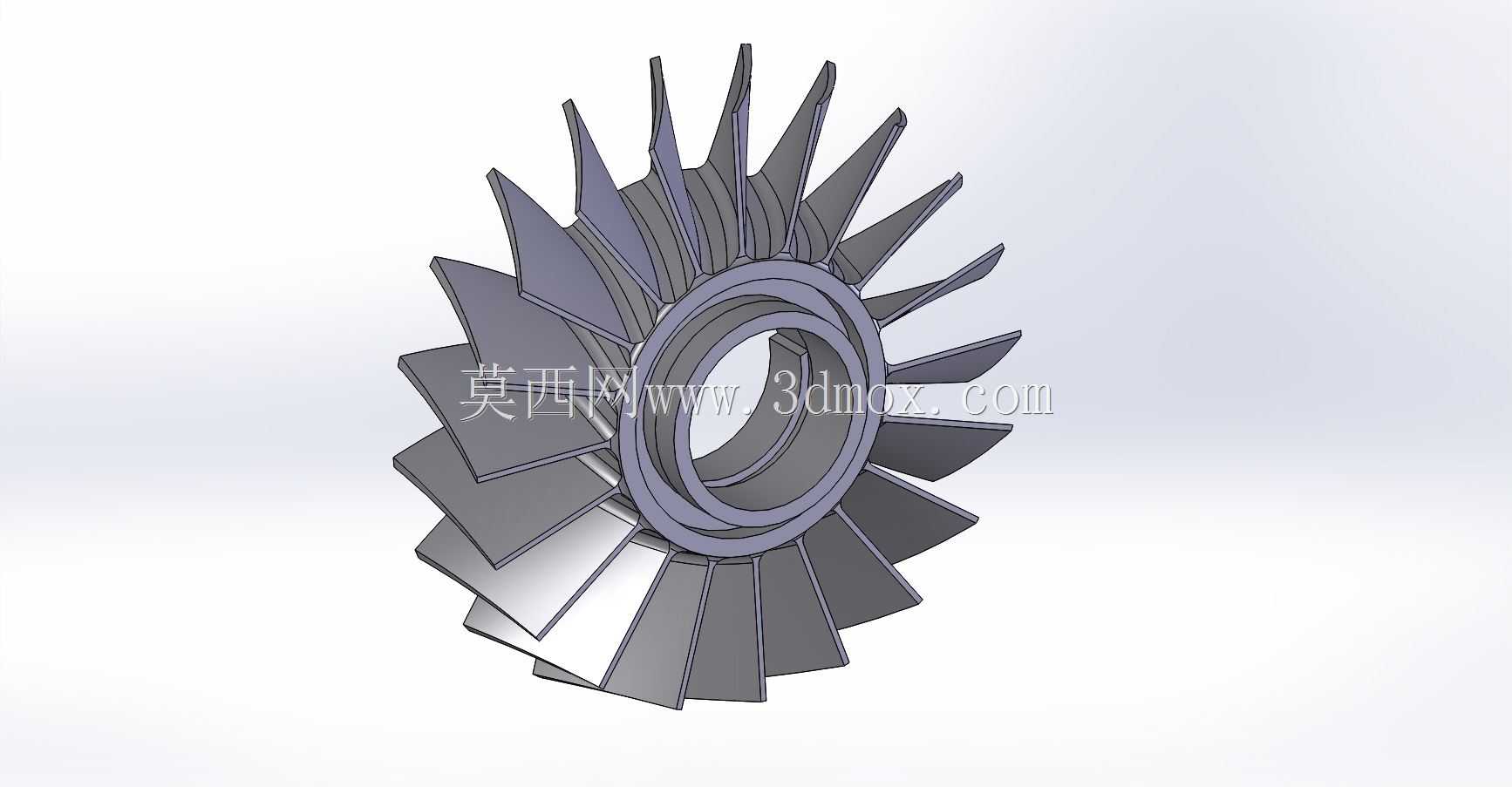

　　从结构设计逻辑来看，该叶轮采用整体铣削成型的半开式结构，没有设置轮盖结构，相比闭式叶轮可以承受更高的线速度，适配更高转速的运行工况，同时减少了轮盖与轮盘连接带来的应力集中风险，也降低了轮盖间隙带来的工质泄漏损失。叶片采用三元扭曲设计，沿叶高方向的安装角、弦长、厚度都呈现连续渐变特征，叶根处厚度更大，用于承载高速旋转带来的巨大离心拉应力，叶顶处厚度较薄，既可以减少叶顶间隙的泄漏流量，也能降低叶片自身的转动惯量，提升转子的动态响应速度。叶片前缘做了小圆角钝化处理，避免工质来流角度偏离设计点时出现前缘流动分离，降低变工况下的流动损失；叶片尾缘做了减薄处理，减少尾迹涡的强度，降低下游流场的不均匀度，减少对后续静叶部件的气动激励。

　　轮盘部分采用等强度锥面设计，从轮毂中心向外缘轮盘厚度逐渐减薄，这种结构可以让轮盘在高速旋转时各径向位置的离心应力分布更均匀，避免局部应力过高导致的结构失效，同时也能尽可能降低轮盘自身的重量，减少转子整体的不平衡量。轮毂中心设置了与转轴配合的安装孔，孔内可根据需求设计键槽或者过盈配合面，用于传递扭矩，安装孔周边做了加厚凸台处理，提升轮毂与轴配合段的刚度，避免高速旋转时轮毂孔出现扩张变形导致配合失效。

　　在安装边界上，这类叶轮的轴向定位通常依靠轴肩与锁紧螺母配合完成，叶轮背面与轴肩贴合的端面需要保证较高的平面度与垂直度，避免安装后叶轮端面跳动过大导致动平衡超标。径向配合面一般采用H7/k6的过渡配合，既可以保证装配时的定位精度，也能在运行时通过过盈量抵消高速旋转带来的轮毂孔扩张，保证扭矩传递的可靠性。设计时需要严格控制叶轮的轴向总宽度，避免与相邻的蜗壳、扩压器部件出现轴向碰磨，叶顶与壳体之间的间隙通常控制在叶轮直径的千分之三到千分之五之间，间隙过小容易在热态运行时因为部件热膨胀出现刮蹭，间隙过大则会导致泄漏损失大幅上升，拉低整机效率。

　　实际建模过程中，叶片型线需要先通过一维热力计算确定进出口的速度三角形，再通过三元流仿真迭代优化叶型的中弧线与厚度分布，保证不同叶高截面的工质流动都能贴合叶型表面，避免出现大面积流动分离。建模完成后还需要对叶轮做高速旋转下的结构强度校核，重点关注叶根与轮盘连接位置的等效应力，确保在最高连续转速下的应力水平低于材料的许用应力，同时还要计算叶轮的临界转速，确保工作转速避开转子的弯曲临界转速区间，避免运行时出现共振。对于半开式叶轮，还需要考虑叶片的振动特性，调整叶片的固有频率，避开静叶通过频率等常见激励频率，防止叶片出现高周疲劳断裂。

　　这类叶轮在实际选型替换时，除了匹配安装尺寸之外，还需要核对叶轮的进出口直径、叶片安装角与原机的扩压器、蜗壳流道匹配，否则即使尺寸能装上，也会因为流道不匹配导致整机效率大幅下降，甚至出现喘振等不稳定运行工况。
