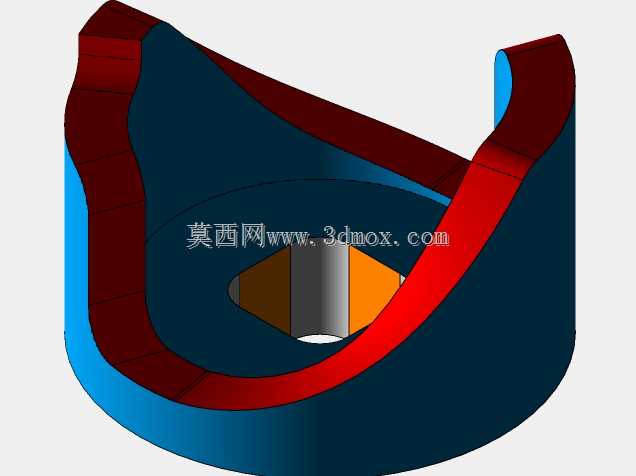

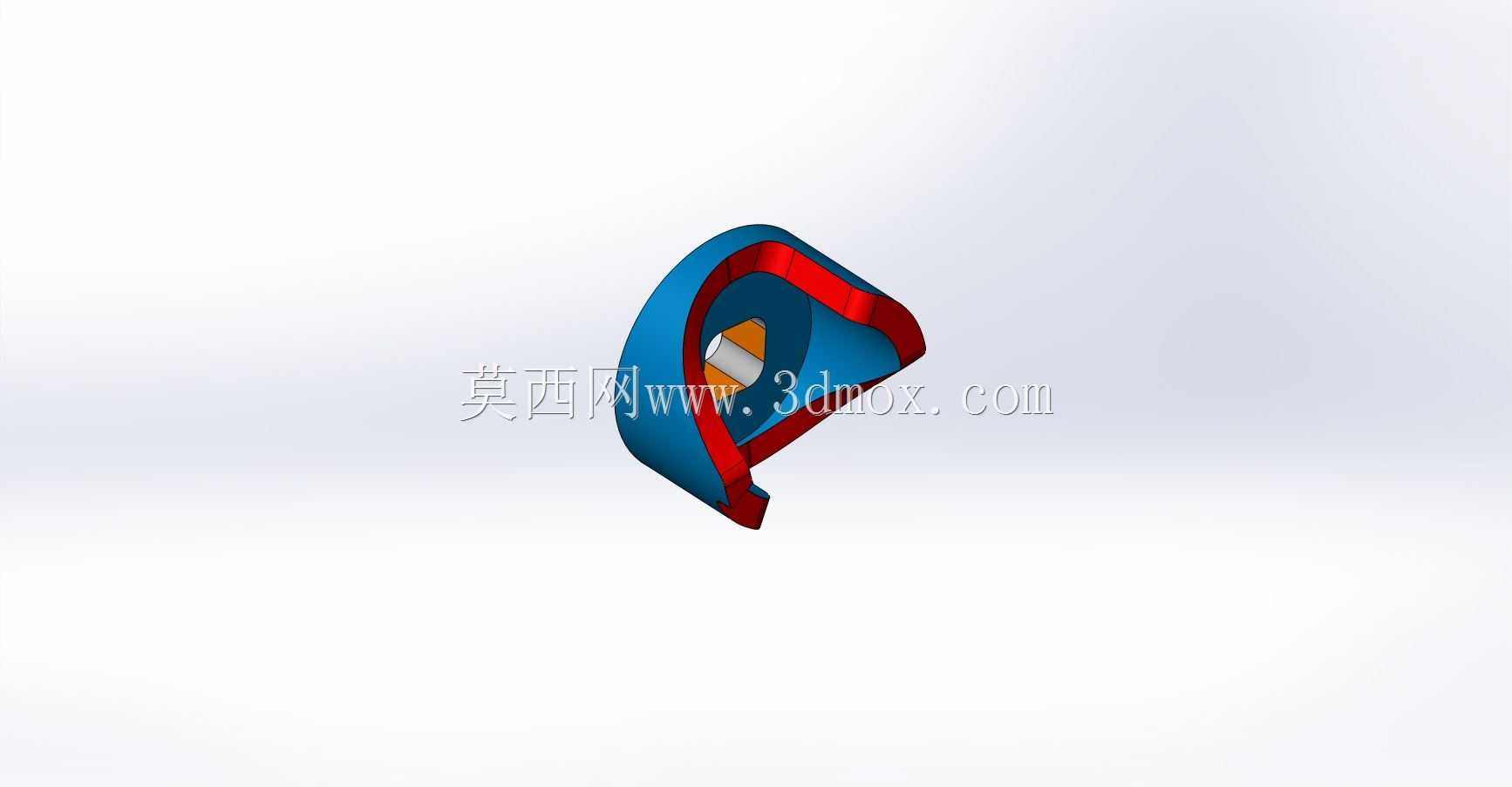

空间异形曲面凸轮车削加工结构

　　在自动化装配线、专用机床进给系统、包装机械分度机构这类需要实现周期性往复动作的设备里，凸轮是核心的动作触发与传动执行件，和传统盘形等宽凸轮不同，这次的结构采用空间异形曲面轮廓，能够在单回转周期内输出多段复合运动轨迹，既包含径向的进给位移，也附带轴向的小幅推程，可替代传统需要凸轮+连杆组合才能实现的复杂动作，减少整套传动机构的零件数量，降低装配累计误差。从实际加工落地的角度出发，这个凸轮的设计全程围绕车削加工的工艺边界展开，没有采用需要五轴联动铣削才能成型的复杂倒扣结构，所有工作曲面的曲率变化都控制在普通数控车床可加工的范围内，配合定制成型车刀就能完成轮廓粗精加工，后续只需要对工作曲面做高频淬火处理提升表面耐磨性，

　　不需要额外的电火花或者磨削工序就能满足使用精度要求。设计阶段首先要明确的是安装边界，整个零件的内孔是基准安装位，和传动轴采用H7/k6的过渡配合，端面设计有定位销孔，装配时和轴端的销孔对齐锁紧，避免高速回转时出现周向窜动；零件的轴向总厚度控制在合理范围内，不会占用过多的轴系安装空间，外轮廓的最大回转半径经过校核，在设备运转时不会和周边的摆杆、机架结构发生运动干涉，哪怕是在最高额定转速下，轮廓曲面的动平衡量也控制在允许范围内，不需要额外做去重处理。实际使用过程中，这个凸轮的工作曲面和从动件的接触形式采用滚子接触，相比尖顶从动件能大幅降低接触应力，减少曲面的磨损速度，曲面的升程曲线采用修正等速运动规律，

　　既避免了等速曲线在起止点的刚性冲击，也不会像等加速等减速曲线那样存在明显的柔性冲击，能够适配中高速运转的工况，在每分钟300转以内的回转速度下，从动件的动作响应误差可以控制在0.02毫米以内，完全能满足自动化设备的动作精度要求。很多工程师在设计这类异形凸轮时，容易陷入追求轮廓复杂度的误区，忽略了加工可行性和装配维护的便捷性，这个结构在设计时特意将非工作区域的轮廓做了简化处理，非配合面的粗糙度要求放宽到Ra6.3，只有和滚子接触的工作曲面要求Ra0.8，既控制了加工成本，也不会影响零件的实际使用性能。另外在轮廓的过渡区域，所有的转角都做了圆角处理，避免热处理时出现应力集中导致的开裂问题，同时也能减少从动件滚子在经过过渡段时的卡顿，

　　让整套动作输出更顺滑。从设备维护的角度来说，这种单一体结构的凸轮相比组合式凸轮，不需要定期调整拼接面的间隙，长期运转后的轮廓磨损只需要定期检测曲面的升程误差，当磨损量超过0.1毫米时更换零件即可，维护流程非常简便，适合在大批量连续运转的自动化生产线上使用。在建模过程中，曲面的构建采用参数化驱动方式，所有的升程参数都和对应的运动节点绑定，如果后续需要调整动作时序或者行程大小，只需要修改对应的参数表就能快速生成新的轮廓，不需要重新绘制曲面，能够大幅缩短变型设计的周期，适配不同设备的动作需求。
