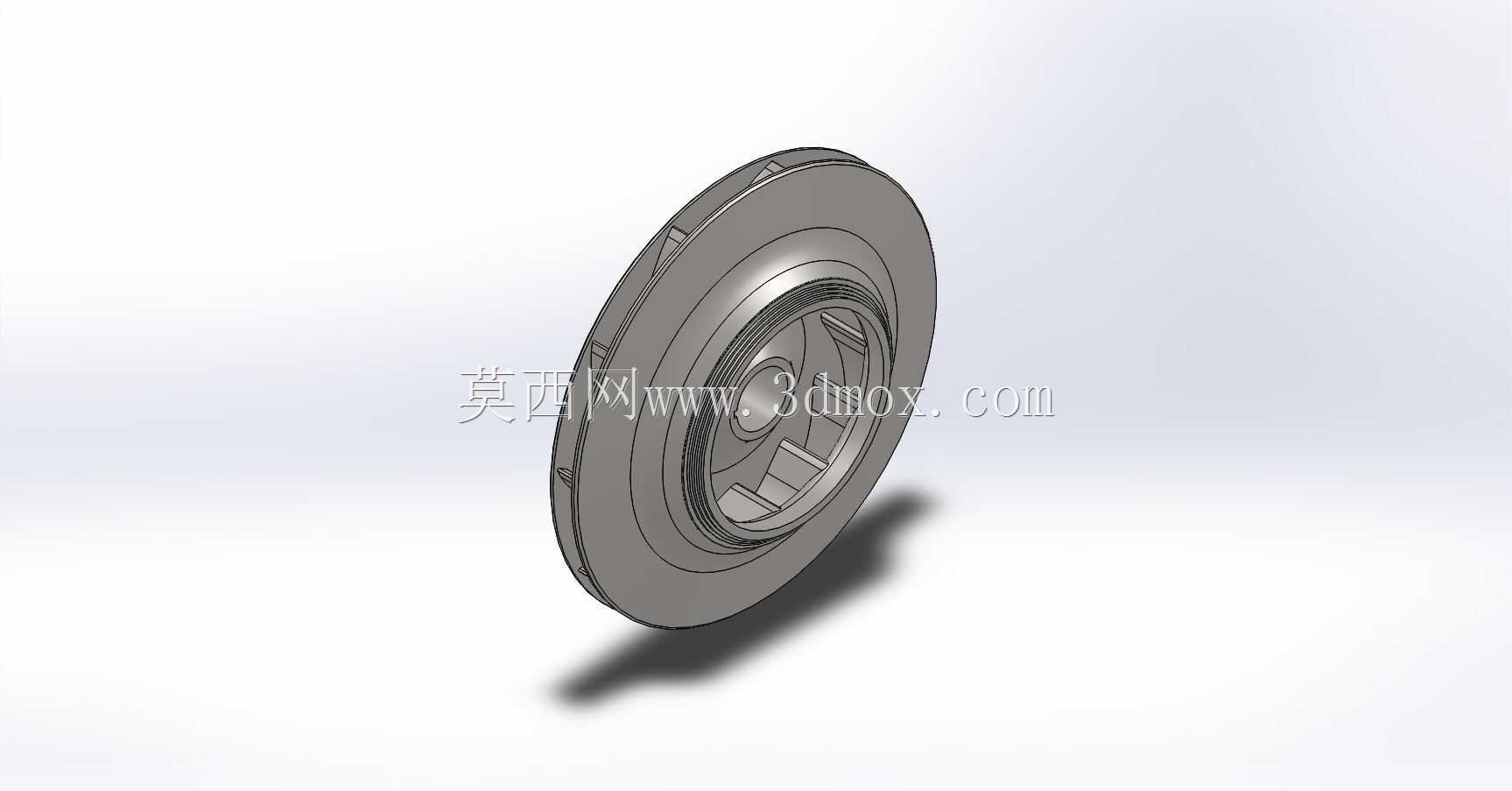

离心式工业风机叶轮结构三维设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537339
  • 离心式工业风机叶轮结构三维设计

  这款离心式风机叶轮是工业通风、气体输送系统里的核心做功部件,日常在厂房通风换气、工业除尘系统风源、涂装车间排风、锅炉引风、物料气力输送等场景里都能见到这类结构的身影,它的核心作用是通过自身高速旋转,将电机输入的机械能转化为气体的压力能与动能,实现指定路径下的气体定向输送,为整个风路系统提供稳定的风压与风量输出。从结构设计逻辑来看,这款叶轮采用后向式叶片布局,这种叶片形式的优势在于运行时气流流动更顺畅,流动损失更小,相比前向叶片能获得更高的运行效率,同时运行工况点更稳定,不容易出现喘振问题,适配大部分中低压通风的工业场景需求。叶轮整体为轮盘+轮盖+叶片的组合结构,轮盘作为主要的承力部件,中心位置设计有与电机轴配合的轴孔结构,

  轴孔周边设置有加强筋结构,用来抵消高速旋转时产生的离心应力,避免轴孔位置出现应力集中导致的结构失效;轮盖采用弧形收敛流道设计,能够引导进入叶轮的气流平滑转向,减少气流进入叶片流道时的冲击损失,提升叶轮的气动效率。叶片与轮盘、轮盖的连接位置做了圆弧过渡处理,一方面是减少焊接或者一体成型时的应力集中,另一方面也能降低气流在流道拐角处的涡流损失,让气流在叶片间的流道里流动更均匀。在安装边界设计上,叶轮中心轴孔的配合公差按照过渡配合设计,能够适配常规Y系列三相异步电机的输出轴尺寸,安装时可以通过键连接传递扭矩,同时轴孔端面设计有顶丝孔位,方便安装完成后做轴向定位,避免高速运行时叶轮出现轴向窜动;

  叶轮的整体外径尺寸适配常规工业离心风机的机壳内腔尺寸,安装后叶片外缘与机壳蜗舌之间预留有合理的间隙,既不会因为间隙过小出现运行刮蹭,也不会因为间隙过大导致气流回流损失,影响风机整体效率。从实际使用的角度考虑,这款叶轮做了整体动平衡设计的结构预留,轮盘外缘位置预留有动平衡去重区域,生产装配时可以根据动平衡测试结果在该区域去除少量材料,让叶轮的动平衡精度达到G6.3级以上,确保风机在额定转速下运行平稳,降低整机的振动与噪音,延长轴承与电机的使用寿命。在结构强度层面,叶轮的叶片厚度、轮盘与轮盖的板材厚度都按照额定转速下的最大离心载荷做了校核,能够承受1.2倍额定转速下的超速运行测试,不会出现结构变形或者叶片飞出的安全问题,

  适配工业场景下长时间连续运行的可靠性要求。流道设计上,叶片的型线按照等减速流动规律设计,气流从叶轮轴向入口进入后,在轮盖的引导下转向90度进入叶片间的径向流道,在叶片的推动下逐步提升压力与速度,最后从叶轮径向出口甩出进入蜗壳,整个流道的截面变化均匀,不会出现局部流速突变导致的噪音增大问题。另外,这款叶轮的结构设计兼顾了不同工况的适配性,既可以用于常规的空气输送场景,也可以通过更换耐腐蚀、耐磨材质适配含尘气体、腐蚀性气体的输送场景,结构本身不需要做大幅改动,只需要调整板材材质与表面处理工艺即可,具备较好的工况通用性。
