长条式双侧折边钣金安装支架结构

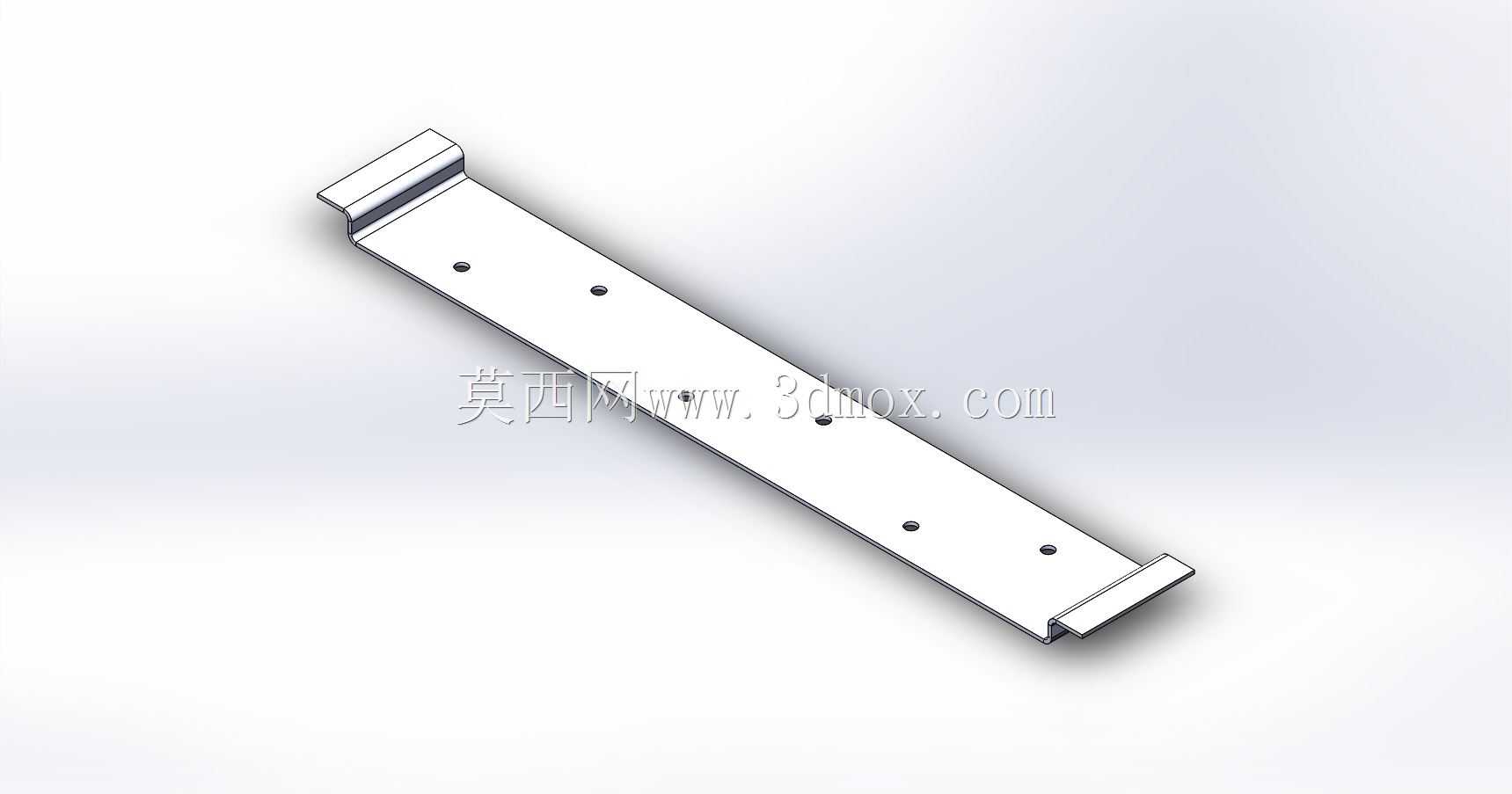

　　这类长条式双侧折边钣金支架，在工业设备的内部走线、轻型元器件承托场景中应用十分广泛，常见于配电柜内部的线槽固定、自动化设备侧装传感器的安装基座、输送线侧边的防护挡板支撑位，也可用于小型机箱内部的板件连接支撑，替代传统的角码拼接结构，减少装配时的零件数量。从结构设计来看，主体采用长条形平板基材，两端做同向90度折边处理，折边的高度刚好匹配常规工业铝型材的槽口深度，安装时折边可直接卡入型材槽内完成预定位，不需要额外手扶对准安装孔，能大幅提升现场装配的效率。平板本体上沿长度方向等距排布了多个通孔，孔位间距按照常用的安装模数设置，既可以用于穿装螺栓固定被承托的元器件，也可以作为扎带穿孔位固定线束，不同位置的孔位可适配不同长度的安装需求，

　　不需要现场二次打孔。设计时折边处做了微小的圆角过渡，避免钣金锐边割伤装配人员，同时折边的折弯半径严格匹配板材厚度，防止折弯处出现应力开裂的问题，平板主体的平面度控制在合理范围内，避免安装后被支撑件出现翘曲变形。从安装边界来看，支架整体长度适配常规40系列、30系列工业铝型材的跨距，宽度方向的尺寸不会超出型材的安装面，不会和相邻安装的其他构件产生干涉，两端折边的宽度略小于型材槽宽，预留了微小的装配间隙，抵消型材加工的公差累积，即使型材安装存在小幅错位，支架也能顺利卡入安装位。这类钣金支架采用一体折弯成型，没有额外的焊接工序，整体结构的一致性好，批量生产时的尺寸稳定性高，相比拼接式的支撑结构，整体刚性更好，承受垂直方向的载荷时，

　　两端折边可将载荷均匀传递到两侧的安装基体上，不会出现局部应力集中导致的变形。在实际选型应用中，这类支架可根据实际安装场景调整板材厚度，承托轻型线束时可选用较薄的板材，承托小型阀岛、传感器模块等稍重部件时，可适当增加板材厚度提升承载能力，孔位的排布也可根据实际安装需求调整间距，不需要大幅改动整体结构形式。支架的表面处理可根据使用环境选择，常规车间环境下采用普通镀锌处理即可满足防锈需求，在有腐蚀介质的环境中可采用喷塑或者不锈钢材质加工，适配不同的工况需求。在建模过程中，这类钣金件需要重点关注折弯扣除值的设置，确保展开后的下料尺寸准确，避免折弯后整体长度出现偏差，同时孔位需要避开折弯线位置，防止折弯时孔位出现拉裂变形，两端折边的角度公差需要严格控制，保证安装时折边与安装基体的贴合度，避免出现安装间隙导致固定不稳。
