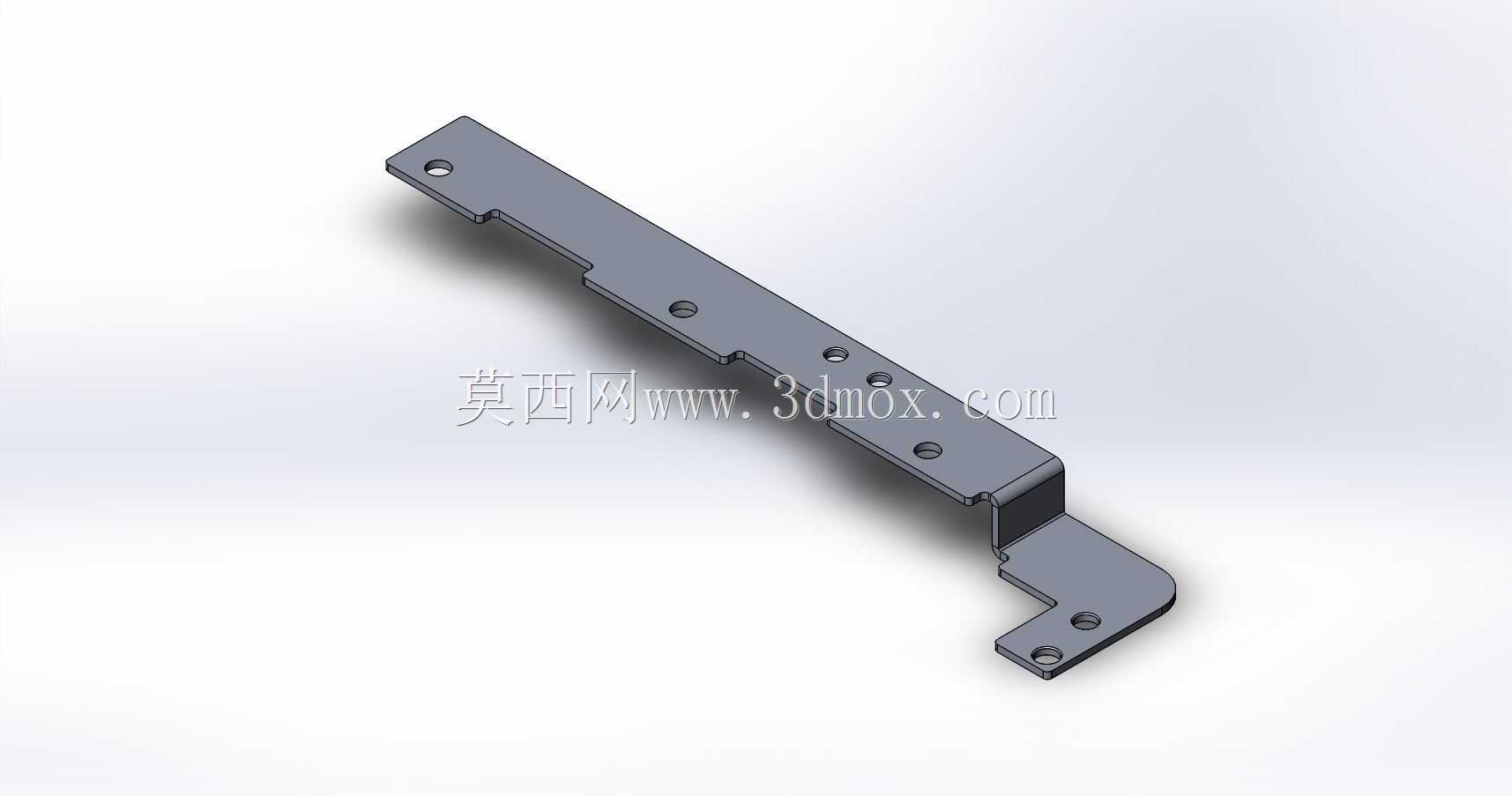

L型折弯多安装孔钣金固定支架

　　这类带阶梯折弯的长条形钣金件，在各类工业设备的内部结构装配场景中应用十分广泛，常见于电子设备机柜、小型自动化设备机架、工控机箱内部的元器件承托与位置固定场景，也可作为小型传动组件的侧向定位支撑件使用，核心作用是在有限的设备内部空间里，完成不同安装面之间的构件连接与位置固定，替代型材类支撑件减少空间占用，同时兼顾结构强度与装配便捷性。从结构设计来看，该构件采用单块钣金板材一体折弯成型，主体为长条形平直段，末端做90度垂直折弯形成L型安装面，平直段上设置多组阶梯式让位缺口，适配设备内部相邻构件的凸起轮廓，避免装配时出现结构干涉，平直段与末端折弯面上均分布有对应规格的安装通孔，孔位位置严格匹配被固定构件的安装点位，

　　无需额外加工即可直接对位锁付。设计阶段首先要确认的是两个安装面的垂直公差，折弯角度偏差需控制在±0.5度以内，避免安装后被固定构件出现倾斜偏移，影响设备内部的装配精度；平直段上的让位缺口深度与宽度，需要根据相邻构件的实际外形尺寸预留0.3-0.5mm的装配间隙，既保证装配时不会出现卡滞，也不会因间隙过大导致支撑定位精度不足。安装边界方面，平直段的总长度适配设备内部横梁到侧安装板的跨距，末端折弯面的尺寸刚好匹配侧装位的安装区域，不会超出安装面边界与其他构件产生碰撞，所有安装孔的孔位公差控制在±0.1mm，保证螺丝可以顺利穿过孔位完成锁付，不会出现孔位错位无法装配的问题。板材选型上根据承重需求选择对应厚度的冷轧钢板，

　　表面做常规防锈处理即可，若应用在有防腐需求的场景也可更换为不锈钢板材，折弯处的内R角匹配板材厚度设置，避免折弯时出现板材开裂或者折弯回弹超差的问题，平直段的平面度控制在0.2mm以内，保证与被支撑构件的表面完全贴合，不会出现局部翘曲导致固定不稳的情况。实际装配时，可先通过末端折弯面的两个安装孔将构件初步固定在设备侧装板上，再调整平直段的位置与被支撑构件的安装孔对齐，最后锁付所有固定螺丝即可完成装配，整个过程无需额外的辅助工装，单人即可快速完成安装，后期维护拆卸也十分便捷，拆下对应螺丝即可取下构件进行更换或者调整，不需要拆解周边其他关联构件。这类钣金支架相比定制的机加工支撑件，生产周期更短，成本更低，

　　同时结构强度完全满足常规的静态支撑需求，在中小批量的设备生产场景中适配性极强，设计时只需要根据实际设备的内部空间调整板材长度、折弯尺寸与孔位位置，即可快速衍生出适配不同机型的同类型构件，不需要重新做整体的结构方案设计，能够大幅缩短结构设计的周期，减少重复建模的工作量。
