黑色长条式安装固定钣金支架结构设计

　　这款黑色长条式钣金固定支架，在各类机电设备、柜体装配、工装治具的结构搭建场景中应用十分广泛，日常做设备改造、非标件配套时经常会用到这类结构件。从实际使用逻辑来看，这类支架核心作用是实现两个不同部件之间的位置固定与载荷传递，既可以作为外置功能模块的安装承载基座，也能作为相邻结构件之间的连接过渡件，分散装配点位的应力集中，避免被连接件因为局部受力过大出现形变。

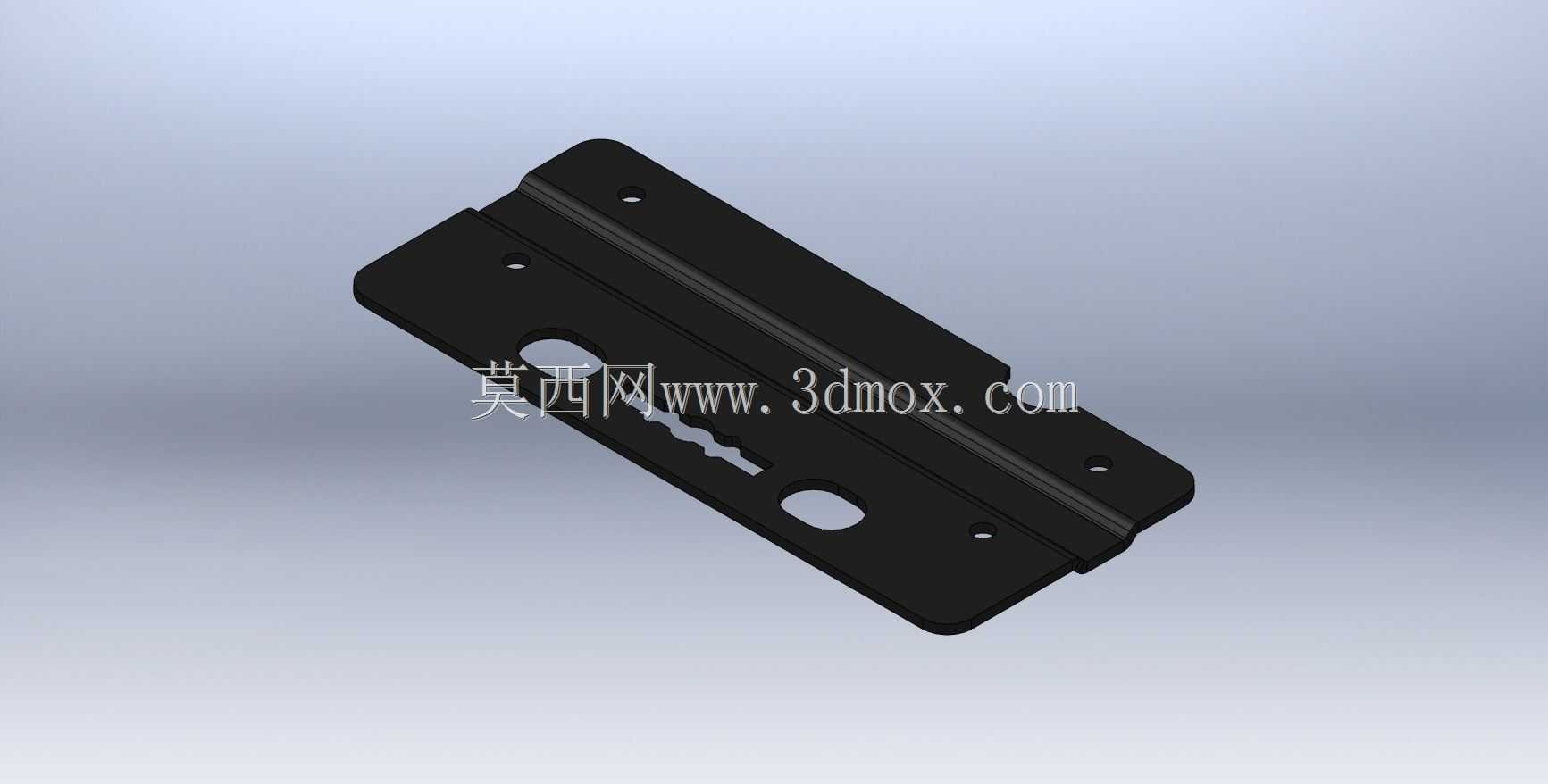

　　从结构设计思路上看，整体采用长条形平板作为主体基底，沿长度方向设置了一道凸起的加强筋结构，这道筋并非装饰性设计，是在不增加板材厚度的前提下，大幅提升支架整体的抗弯刚度，避免长条形零件在承受垂直于板面载荷时出现中部下挠变形，实际建模时这道筋的冲压拔模角度、圆角过渡都做了适配常规冲压工艺的处理，不需要特殊开模就能在普通冲床上完成加工。支架两端对称分布的四个小圆孔是主安装固定孔，孔径适配常用的十字盘头螺丝或者内六角圆柱头螺丝，孔位距离板边的距离预留了足够的扳手操作空间，装配时不需要额外避让周边结构。中部设置的两个异形长圆孔是功能调节位，其中带锯齿卡槽的长槽可以实现安装位置的无级微调，锯齿结构能够在螺丝锁紧后提供足够的防退阻尼，避免设备运行过程中因为振动出现安装位置滑移；旁边的腰型圆孔则是为了补偿装配时的孔位误差，降低相邻配合件的加工精度要求，减少现场装配时的配打孔工作量。

　　从安装边界尺寸来看，整体长宽比例适配多数窄空间安装场景，板材厚度选用常规冷轧钢板厚度规格，表面做黑色喷塑处理，既具备基础的防锈能力，也能适配多数工业设备的深色外观风格。安装时需要注意，四个主固定孔的锁紧扭矩要匹配螺丝规格，避免扭矩过大造成板材孔位压溃；中部调节位的螺丝在位置调整到位后，需要配合平垫与弹垫锁紧，尤其是在有持续振动的设备上使用时，建议额外涂覆少量螺纹锁固胶提升连接可靠性。

　　在实际选型适配时，这类支架可以根据实际承载需求调整板材厚度，若用于承载较重的功能模块，可适当提升加强筋的凸起高度，或者在支架背部增加点焊的加强衬片；若用于轻载场景比如传感器安装、小型线束固定，也可以适当缩小整体外形尺寸，降低材料成本。建模过程中所有的折弯、冲压特征都做了工艺性校验，不存在冲压负角、折弯干涉等问题，导出的工程图可以直接用于下料冲压生产，不需要二次做工艺修正。另外，支架所有的外露棱边都做了倒钝处理，避免装配时划伤操作人员，也不会割破接触的线束或者密封胶条，细节处理符合工业装配的安全要求。
