车削加工用大钳口夹持工装结构

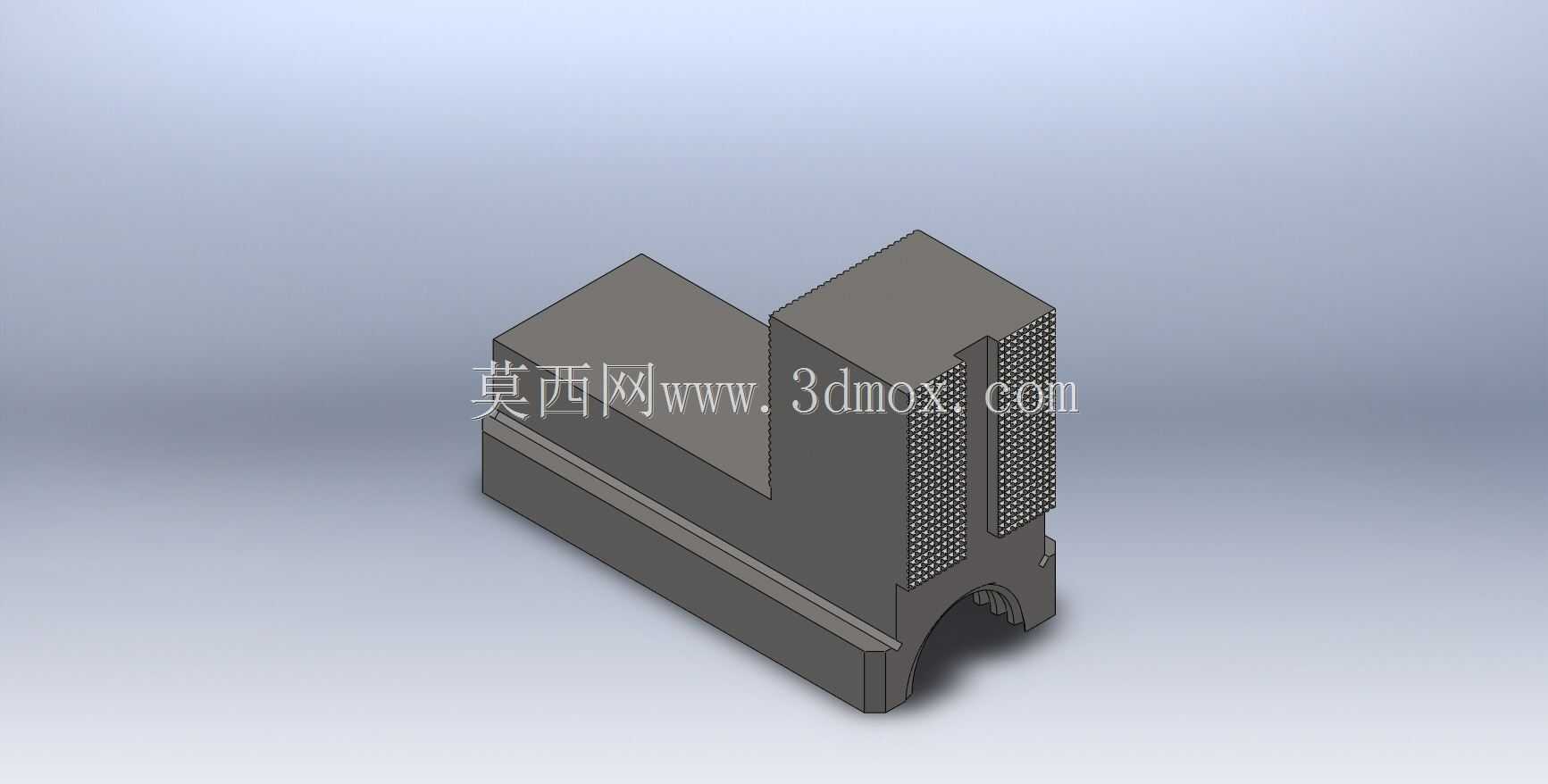

　　在普通车床及数控车床的轴类、异形件装夹作业场景中，钳口是直接与工件接触、传递夹持力的核心执行部件，这款大规格车削用钳口，主要适配大尺寸工件的批量装夹需求，解决常规小钳口接触面积不足、装夹刚性差、易夹伤工件表面的实际问题。从结构设计来看，该钳口采用L型一体式基体结构，底部设置与卡盘滑槽匹配的导向安装位，安装时可直接嵌入车床卡盘的T型槽内，通过卡盘内置的驱动机构带动同步开合，安装边界完全适配通用三爪、四爪卡盘的标准槽距，无需额外改制卡盘本体即可完成换装。钳口的夹持工作面设计有密集的点阵式防滑齿结构，齿形采用小角度锥面设计，既可以在夹持毛坯件时提供足够的静摩擦力，避免车削过程中工件受切削力作用发生打滑偏转，

　　又能在装夹已加工表面时通过控制齿尖深度减少工件表面的压痕损伤，兼顾粗加工与半精加工的装夹需求。基体下部的弧形让位槽结构，是针对轴类工件装夹时的轮廓避让设计，当装夹直径较小的长轴类工件时，弧形槽可以避开工件外圆的干涉区域，让钳口的有效夹持面尽可能贴合工件的轴向夹持段，提升装夹的同轴度精度。从实际使用场景出发，这类大钳口多用于车床加工大尺寸法兰盘、异形铸件、焊接组件的工序中，常规钳口的夹持行程不足以覆盖大尺寸工件的外径，且接触面积过小会导致单位面积压力过大，容易造成薄壁工件的装夹变形，这款钳口加宽了横向夹持面的宽度，在相同夹持力下可降低工件表面的压应力，减少薄壁件、软质金属工件的装夹变形量。设计过程中，基体的转角位置做了圆角过渡处理，

　　避免应力集中导致钳口在大夹持力下发生开裂，整体材质选用合金结构钢，工作面的齿形区域做了表面淬火处理，硬度达到HRC45-50，保证长期使用下齿形不会发生磨损塌陷，延长钳口的使用寿命。安装时需要注意，钳口底部的导向面与卡盘滑槽的配合间隙控制在0.02-0.05mm之间，间隙过大会导致钳口开合时出现窜动，影响装夹的重复定位精度，间隙过小则会造成卡盘驱动阻力过大，加剧滑槽的磨损。钳口的竖直工作面与底面的垂直度公差控制在0.01mm/100mm以内，保证装夹工件时，工件的轴线与车床主轴轴线的同轴度满足加工精度要求，避免出现车削后工件圆柱度超差的问题。在实际车削作业中，这类钳口配合软爪垫片还可用于装夹已完成精加工的工件表面，

　　拆除垫片后即可用于毛坯件的重切削装夹，适配不同工序的加工需求，无需频繁更换整套卡爪，可有效减少工装换装的辅助时间，提升车床的加工效率。针对异形工件的装夹，该钳口的平整基体面还可根据工件的特殊轮廓进行二次修配，在不破坏钳口整体安装精度的前提下，铣削出与工件轮廓匹配的仿形夹持面，实现异形工件的稳定装夹，拓展了通用卡盘的装夹适配范围。
