带键槽环形轴承内圈结构设计

　　做轴系配套设计快十二年，经手的回转类支撑零件没有一千也有八百，这次的带键槽环形内圈结构，是上周给输送线改型时专门调整的配套件，当时现场反馈原有光面内圈在频繁正反转的辊道工位出现了三次打滑跑圈的问题，拆检后发现配合面因为长期微动磨损出现了0.12mm的间隙，启动瞬间扭矩传递失效才导致的停线，索性直接把内圈结构做了针对性调整。

　　先从实际应用场景说，这类带键槽的内圈结构，最常用在中低速、频繁启停正反转的回转工位，比如包装线的分度辊道、机床的辅助送料转轴、轻工设备的张紧轮支撑位，这些工位的共性是负载不算极端，但扭矩传递的可靠性要求高，不能出现相对滑移，而且很多时候安装空间受限，没法额外加设紧定螺钉或者胀套，靠内圈自带的键槽和轴上的平键配合，就能把周向固定的问题解决，不用额外改动轴的整体布局。

　　说回功能特性，这个内圈的核心作用是给滚动体提供精准的滚道基准，同时承担和转轴之间的扭矩传递，不像普通光面轴承内圈只靠过盈配合传扭，这个结构在键槽的加持下，哪怕配合面因为长期使用出现轻微的磨损间隙，也能靠键的侧面承压传递扭矩，不会出现跑内圈的故障。滚道面的粗糙度要求控制在Ra0.8以下，和滚动体接触的区域做了淬硬处理，硬度达到HRC60-64，保证长期接触疲劳寿命，键槽的位置特意选在了内圈壁厚最大的区域，避免开槽后削弱整体结构强度，键槽的对称度控制在0.02mm以内，防止装配后出现偏心，导致回转时的跳动超差。

　　设计的时候最先考虑的是安装边界问题，当时现场的轴径是定死的φ40mm，辊道的安装腔体内径只有φ68mm，轴向的预留安装宽度是16mm，所以整个内圈的外径最终定在φ62mm，内径和轴做k6的过渡配合，过盈量控制在0.002-0.018mm之间，既方便常温下压装，又能保证初始配合的抱紧力。内圈的外侧滚道做了单挡边结构，对应配套的深沟球滚动体直径是7.938mm，滚道的曲率半径比滚动体半径大0.04mm，保证接触应力分布均匀，不会出现边缘应力集中的问题。内圈的两个端面都做了0.2mm的倒角，一方面是压装的时候引导对位，避免刮伤轴的配合面，另一方面是去除热处理后的锐边，防止装配时割伤密封件。

　　当时建模的时候特意把键槽的端部做了r2的圆角过渡，之前有过教训，直角端部的键槽在交变载荷下很容易出现应力集中，导致内圈从键槽端部开裂，那次故障导致整条线停了四个小时，后来所有带键槽的回转件我都会特意把槽端圆角加上，而且圆角处的粗糙度也要求和键槽侧面一致，不能有加工刀痕残留。内圈的壁厚是均匀的11mm，除了键槽区域，其余位置的壁厚差控制在0.01mm以内，保证回转时的动平衡精度，毕竟这个工位的转速虽然不高，最高只有300r/min，但如果壁厚不均导致的偏心量超过0.03mm，长期运转会带动整个辊道出现振动，影响输送物料的定位精度。

　　还有个容易忽略的细节，内圈和轴配合的内孔面，在键槽的两侧各留了1mm的退刀槽宽度，方便磨削加工的时候让砂轮能越程，保证整个内孔的圆柱度控制在0.005mm以内，不会出现两端大中间小的喇叭口问题，之前外协加工的一批零件就是没留退刀槽，磨出来的内孔圆柱度超差，压装后内圈出现变形，导致滚道圆度超差，转起来卡滞，来回返工耽误了一周的工期。另外内圈的非滚道端面做了0.5mm深的凹台，是给密封件留的安装位，不用额外在腔体里加工密封槽，直接把密封圈卡在这个凹台里，就能挡住外界的粉尘和切削液进入滚道，适合机加工车间那种多粉尘、有切削液飞溅的工况。

　　实际选型的时候要注意，这种带键槽的内圈不能用在高速回转的工况，毕竟键槽的存在会一定程度上影响动平衡，转速超过1500r/min的话还是建议选整体过盈配合加锁紧螺母的结构，但在中低速的工业输送、辅助回转工位，这种结构的可靠性比光面内圈高很多，而且维护的时候拆卸也方便，不用像过盈量大的内圈那样需要拉马硬拽，稍微敲一下键的位置就能拆下来，现场维护的工人反馈拆装效率比之前的结构高了不少。

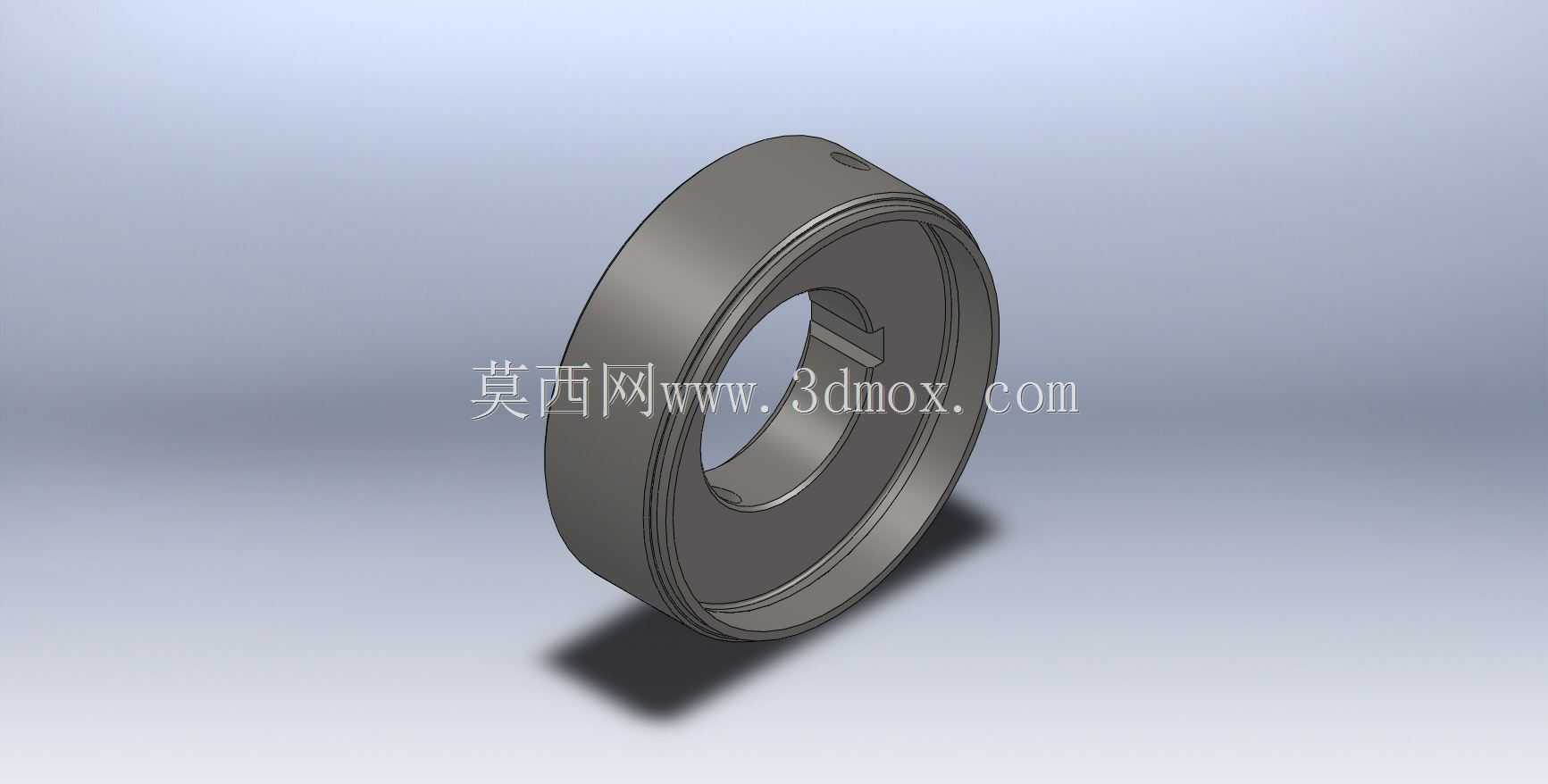

　　建模的时候整个结构的特征都是参数化的，键槽的宽度、深度，内圈的内外径、宽度，滚道的曲率半径都做了参数关联，后续如果要适配不同轴径或者不同规格的滚动体，只需要改对应的参数就能自动更新模型，不用重新画草图，能省不少改型的时间。之前给不同工位做同类型结构的时候，就是靠参数化模型快速调整尺寸，最快一次从接到改型需求到出加工图只花了两个小时，比从零开始建模效率高太多。
