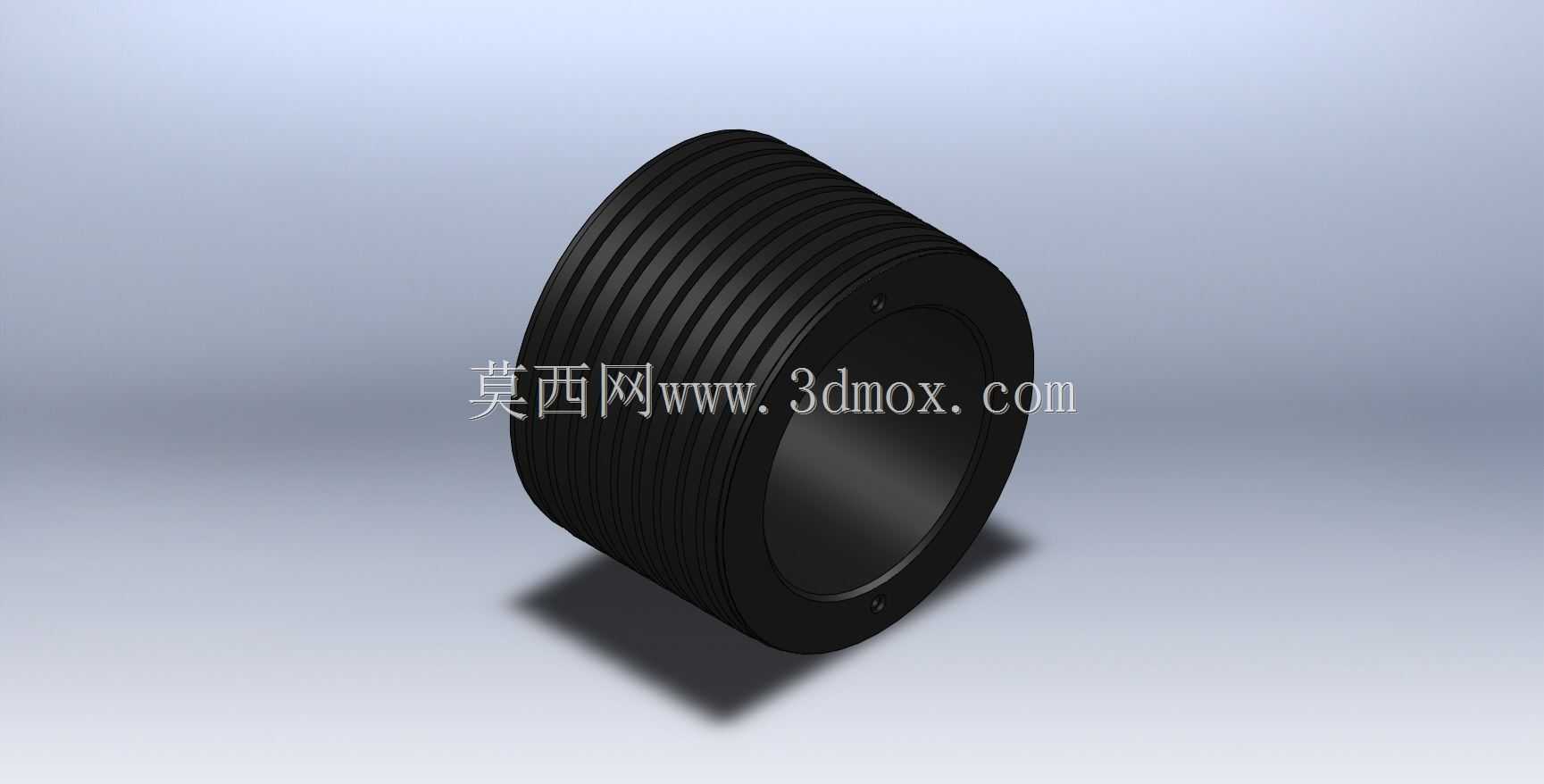

带多道环槽的空心圆柱传动轮结构

　　这类带多道平行环槽的空心圆柱轮件，常应用在中小载荷的摩擦传动、线材导向输送场景中，比如轻载输送线的从动辊轮、多股细线材的分线导向轮、小型传动机构的摩擦驱动轮，区别于带啮合齿的齿轮类零件，它依靠外环槽与配套传动件的接触摩擦力传递扭矩，运行过程中噪音更低，无需精准的啮合齿距对位，安装调试的容错空间更大，在低速、传动比精度要求不高的工位适配性极强。从结构设计逻辑来看，整体采用空心贯通式设计，核心目的是降低零件自身转动惯量，同时为中心穿装固定轴、走线或者输送流体预留通道，相比实心轮件，同尺寸下重量可降低40%以上，能有效减少配套支撑轴承的径向载荷，延长支撑组件的使用寿命。外环均匀分布的多道环形凹槽，一方面是为了适配多根圆形截面的传动带、

　　线材，实现单轮同时驱动多组并行传动单元的功能，省去了多轮并排安装的空间占用，另一方面环槽的侧壁可以对嵌入槽内的传动件起到侧向限位作用，避免传动过程中带体、线材出现轴向窜动脱落的问题，每道环槽的槽底圆弧都做了等半径处理，和配套的圆形传动件截面半径匹配，保证接触面积最大化，减少局部接触应力集中，降低接触面的磨损速率。零件两端的端面做了平齐处理，靠近内孔边缘的位置预留了均匀分布的小沉孔，这类沉孔是用来安装紧定螺钉或者端面定位销的，当轮件穿装在中心轴上后，通过沉孔内的紧固件可以实现轮与轴的周向和轴向固定，防止传动过程中轮件与轴出现相对转动或者轴向滑移，内孔的尺寸公差按照基孔制间隙配合设计，和常用的标准光轴配合时，装配无需额外修配，

　　直接压装或者滑装即可完成初步定位，再配合端面的紧固件就能满足固定要求。从安装边界来看，这类轮件的径向尺寸需要和安装工位的预留空间匹配，安装时要保证中心轴的同轴度误差控制在允许范围内，避免轮件转动时出现径向跳动，导致环槽内的传动件受力不均，出现单侧过度磨损或者传动打滑的问题；轴向安装位置要对齐每一路传动件的走线方向，保证环槽中心面和对应传动件的中心面重合，减少侧向偏载。设计建模过程中，环槽的排布采用等距阵列逻辑，保证每道槽的间距一致，槽深、槽宽的尺寸统一，既方便加工时走刀编程，也能保证同批次零件的互换性，零件的内外圆同轴度、环槽的端面跳动公差都按照中等精度机械零件的要求设定，兼顾加工成本和使用性能，

　　不需要过高的精度等级就能满足绝大多数轻载传动场景的使用需求，外环表面和环槽槽底根据使用场景不同，可以做发黑、硬质阳极氧化或者包胶处理，提升表面耐磨性能，内孔表面如果是和轴直接接触的场景，会适当提高表面光洁度，减少装配时的刮擦，也能降低转动过程中的配合面磨损。这类零件在小型自动化设备、轻工生产线、纺织机械、线材加工设备上的应用十分普遍，单轮即可实现多路线材的导向或者多路动力的并行传递，结构简单可靠，维护成本低，出现磨损后直接更换即可，不需要复杂的拆装调试流程，是轻载传动系统里性价比极高的基础传动零件。
