环形带孔马鞍式机械限位支撑构件

　　在带传动、链轮传动以及部分回转支承的配套结构中，这类马鞍形构件常作为张紧轮组、导向轮组的核心承载基体使用，区别于常规的平直轮架结构，其弧形贴合面能够更好地匹配轮体的外轮廓曲率，在安装时可以让支撑面与轮体侧缘的接触应力分布更均匀，避免局部应力集中导致的轮体偏磨或者架体开裂问题。从实际工况来看，这类构件多应用在农业机械的输送链张紧结构、轻工设备的皮带导向单元以及小型工程机械的辅助传动限位位置，日常运行中需要承受轮体传递的径向载荷，同时还要兼顾传动带跳动带来的交变冲击，因此结构设计上的刚度匹配与安装定位精度直接影响整套传动机构的使用寿命。

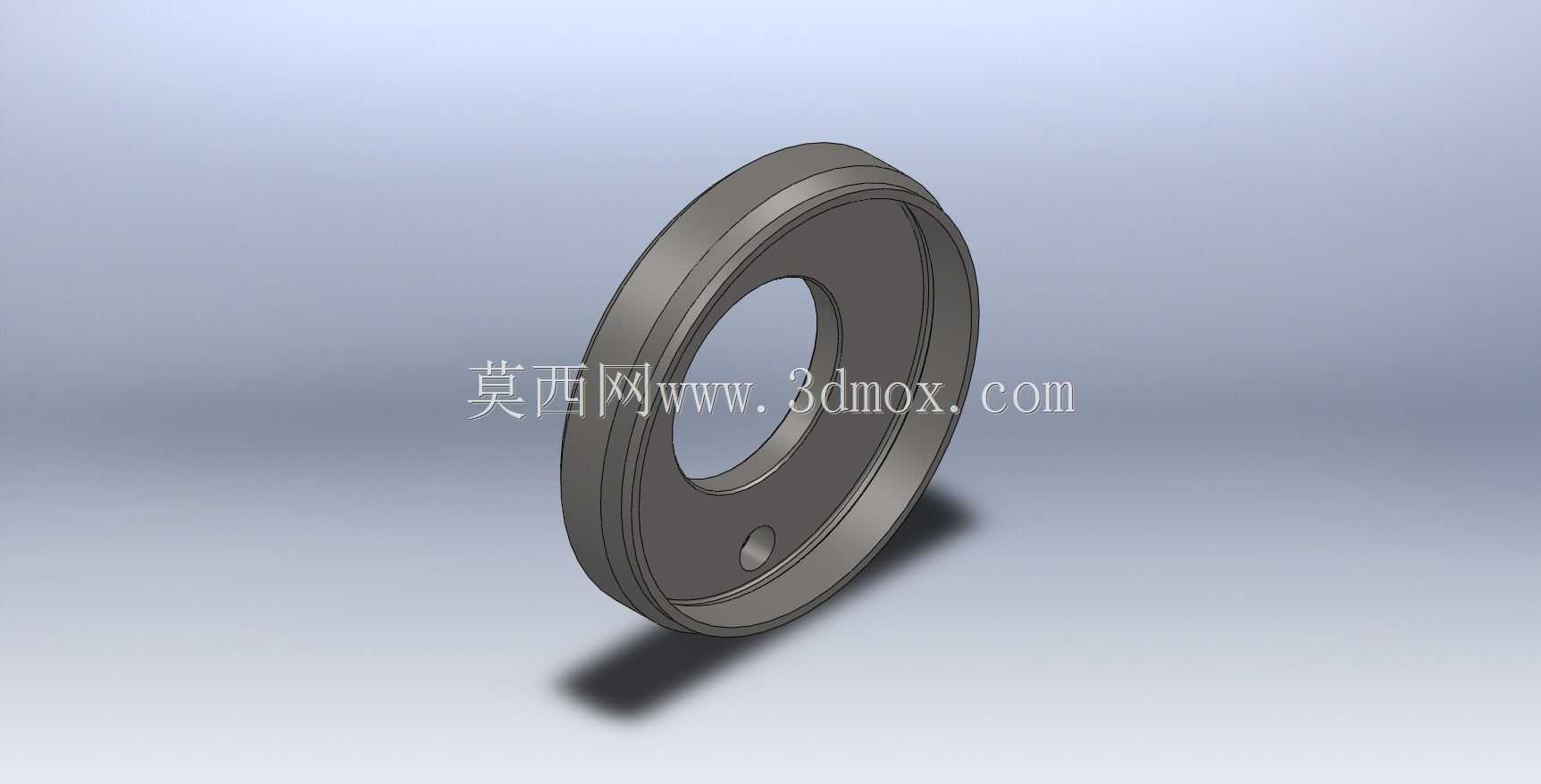

　　从结构设计逻辑来看，该构件采用环形盘式主体结构，中心大通孔为轮轴的穿装通道，孔壁的公差配合一般选用H7级基孔制间隙配合，既保证轮轴转动时不会出现卡滞，也能控制径向窜动量在0.02-0.05mm的合理区间，避免轮体运转时出现偏摆。盘体一侧的弧形凸起形成马鞍状的贴合面，这个面的弧度与配套轮体的侧缘弧度完全匹配，安装时该面会紧贴轮体的限位台阶，既可以限制轮体的轴向窜动，也能分担部分轴向载荷，避免轮轴承受额外的弯矩。盘体靠近外缘位置的小型通孔为定位销孔，安装时穿入圆柱销可以锁定构件与安装基座的相对位置，防止设备运行过程中构件受振动影响出现周向转动，导致张紧或导向位置偏移。

　　在外形尺寸与安装边界的考量上，这类构件的外径设计需要匹配对应轮体的轮缘内径，保证马鞍面能够完全嵌入轮体侧缘的限位槽内，不会出现边缘悬空的情况；盘体的厚度需要根据额定载荷计算确定，常规工况下厚度与中心孔径的比例控制在0.3-0.4之间，既保证足够的抗弯刚度，也不会过度增加整体重量，降低传动系统的转动惯量。中心通孔的倒角设计为1×45°，方便轮轴装配时的导入，也能去除机加工产生的锐边毛刺，避免装配时划伤轴颈表面。外缘的圆角过渡处理可以降低应力集中系数，在承受交变冲击载荷时，圆角位置的应力水平比直角结构降低40%左右，有效减少疲劳裂纹的产生概率。

　　实际建模过程中，这类零件需要重点关注马鞍形贴合面的曲率精度，建模时需要先提取配套轮体侧缘的曲面轮廓，通过等距偏移生成贴合面的曲面，再与盘体主体进行布尔合并，保证两个零件装配后的贴合间隙不超过0.03mm，避免运行过程中出现相对滑动产生磨损。定位销孔的位置度公差需要控制在Φ0.01mm以内，保证安装时定位销能够顺利穿入基座的对应销孔，不会出现别劲的情况。另外，盘体的两个端面需要保证平行度公差在0.02mm以内，安装后能够与基座安装面、轮体端面保持平行，避免轮体运转时出现端面跳动，导致传动带跑偏或者链条跳齿的问题。

　　从选材与工艺适配的角度，这类构件一般选用45号钢或者球墨铸铁作为毛坯材料，45号钢毛坯采用模锻成型，能够获得更好的内部纤维组织，提升抗冲击性能；球墨铸铁毛坯则具备更好的减震性能，适合在振动幅度较大的工况下使用。机加工过程中，中心孔与马鞍面需要在一次装夹中完成车削加工，保证两者的同轴度误差在允许范围内，后续的销孔加工需要采用钻模定位，保证位置精度。表面处理一般采用发黑处理或者镀锌处理，提升零件的防锈能力，在潮湿工况下使用的版本还会增加表面电泳涂层，进一步提升耐腐蚀性能。
