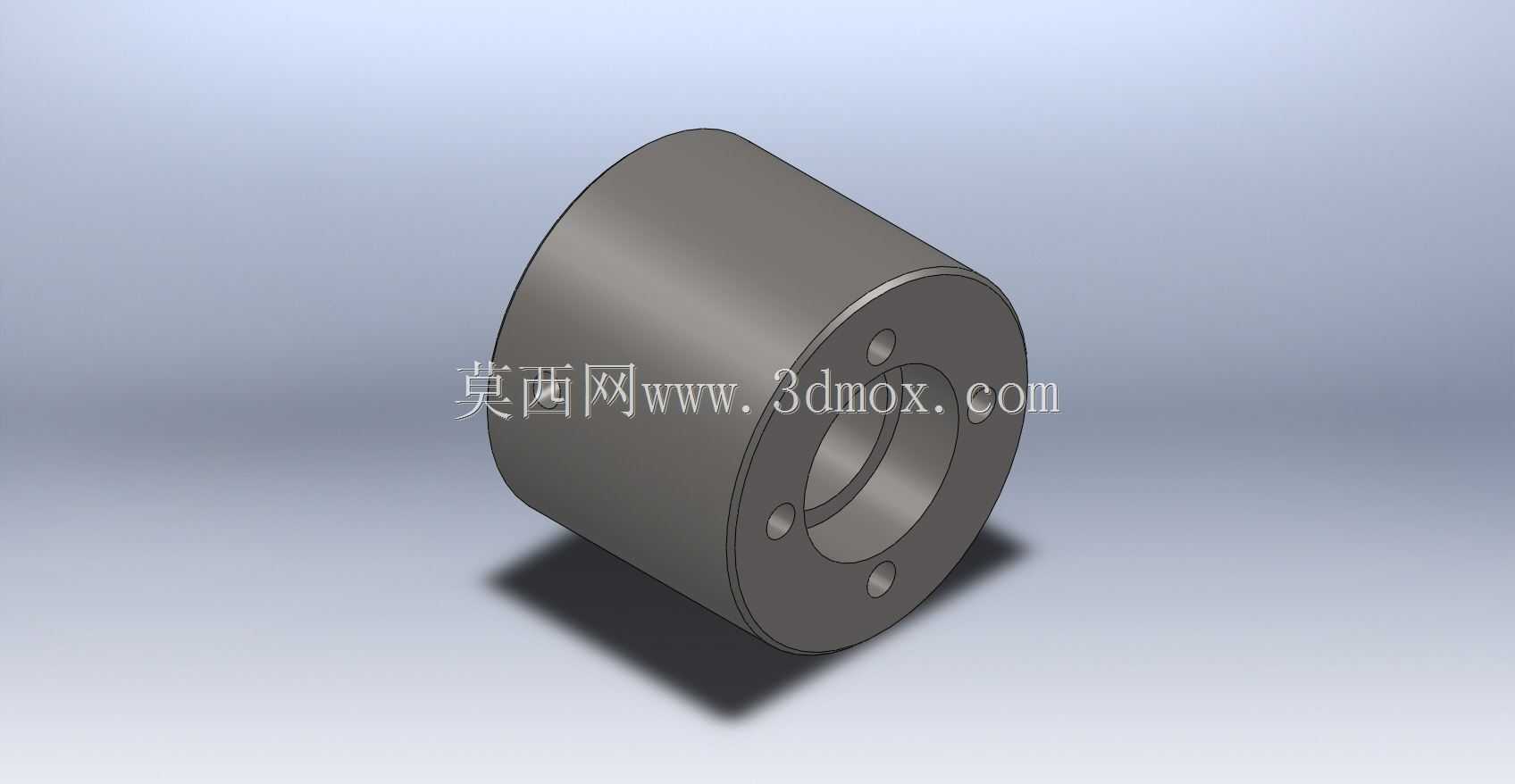

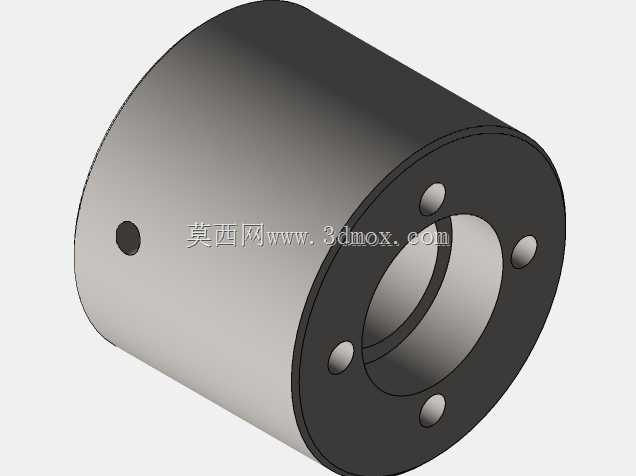

在各类动力传输、管路衔接、轴系对接的工业场景里,这类圆柱式适配部件是解决不同规格接口匹配问题的核心基础零件,常见于伺服电机输出端与负载端的过渡连接、液压管路不同通径段的转接、检测工装与被测工件的定位衔接等场景,很多时候设备装配出现接口不匹配、同轴度偏差、安装空间受限的问题,都需要依靠这类适配件来完成过渡,避免对原有设备主体进行大规模改制,降低现场改造成本与装配周期。从结构设计逻辑来看,这款适配件采用整体圆柱式外形,主体为等外径的空心筒体结构,一端的端面上均匀布置了四个安装小孔,用于和对接端的法兰或者安装座完成螺钉锁紧,中心的通孔为核心的适配通道,可根据对接件的轴径、管径尺寸做对应公差匹配,保证对接后两者的同轴度控制在装配要求范围内。
设计时首先要明确两端对接件的安装边界:对接端的安装孔分布圆直径直接决定了端面四个小孔的位置度公差,通常这类小孔的位置度公差要控制在0.05mm以内,避免装配时出现螺钉无法穿入、锁紧后部件偏斜的问题;中心通孔的尺寸公差需要根据配合性质选择,如果是用于旋转轴的过渡连接,通孔与轴的配合多选用H7/k6的过渡配合,既保证装配时的同轴定位精度,又不会出现过盈量太大导致装配困难、拆卸不便的问题,如果是用于流体管路的转接,通孔则需要和对接管路的通径保持一致,避免出现通径突变导致的流阻增大、介质紊流问题。从安装适配的角度考量,这类圆柱式适配件的外圆尺寸需要小于两端对接部件的最大安装轮廓,保证装配后不会和周边的管线、防护结构产生干涉,
筒体的轴向长度则需要根据两端对接件的插入深度确定:比如对接轴的插入深度为15mm,那么筒体的轴向长度至少要保证两端插入后有足够的配合长度,避免连接后出现悬臂过长、运行时抖动的问题,同时还要预留出锁紧螺钉的螺纹啮合长度,通常四个安装小孔的螺纹深度要达到螺钉公称直径的1.5倍以上,保证锁紧后的连接强度,避免设备运行过程中出现螺钉松脱、适配件移位的故障。在实际选型应用时,还要结合使用场景的载荷特性调整结构细节:如果是用于传动系统的扭矩传递,除了端面的螺钉锁紧外,还可以在中心通孔位置加工键槽,通过平键来传递扭矩,避免仅靠螺钉锁紧出现打滑的问题;如果是用于有密封要求的管路转接,端面则需要加工密封槽,配套O型圈完成端面密封,防止介质泄漏。
这类适配件的结构看似简单,但在实际工程应用中直接影响整套设备的装配精度与运行稳定性,设计时需要反复核对两端对接件的尺寸参数,确认安装空间的边界限制,不能仅凭经验估算尺寸,否则很容易出现装配干涉、配合间隙过大或者过小的问题,导致现场装配返工。建模过程中需要重点管控端面安装孔的阵列角度、中心通孔与外圆的同轴度、两端面的平行度这些形位公差,这些参数直接决定了零件加工完成后的装配适配性,比如外圆与中心通孔的同轴度如果超差,装配后会导致对接的轴系出现偏心,运行时产生异常振动与噪音,严重时还会损坏配套的轴承、密封件等零部件。另外在壁厚设计上,要根据使用场景的受力情况做核算,用于传动扭矩传递的适配件,壁厚需要满足扭矩传递的强度要求,避免负载过大时筒体出现开裂变形;用于轻载定位场景的适配件,则可以在保证强度的前提下适当减小壁厚,降低零件的整体重量,减少运动部件的惯量。很多刚入行的结构设计人员在做这类适配件设计时,往往只关注中心孔和安装孔的尺寸,忽略了零件的倒角、毛刺去除这些工艺细节,实际上零件两端的孔口、外圆棱边都需要做适当的倒角处理,既方便装配时的导向导入,也能避免锐边划伤操作人员、损坏配套的密封元件。
