弧形块状模具镶件三维结构设计

　　该弧形块状零件属于模具成型系统中的核心镶拼结构件，主要应用于注塑模具、冲压模具的型腔局部成型工位，用来构成产品弧形侧壁的成型面，替代整体式型腔中加工难度大、磨损后更换成本高的局部区域。从实际生产场景来看，这类镶件通常布置在模具型腔的转角或曲面成型段，当模具连续生产过程中该区域出现磨损、拉伤或者需要调整局部成型尺寸时，不需要拆卸整个型腔板，仅需更换该镶件即可快速恢复生产，大幅降低模具维护的停机时间与配件成本。

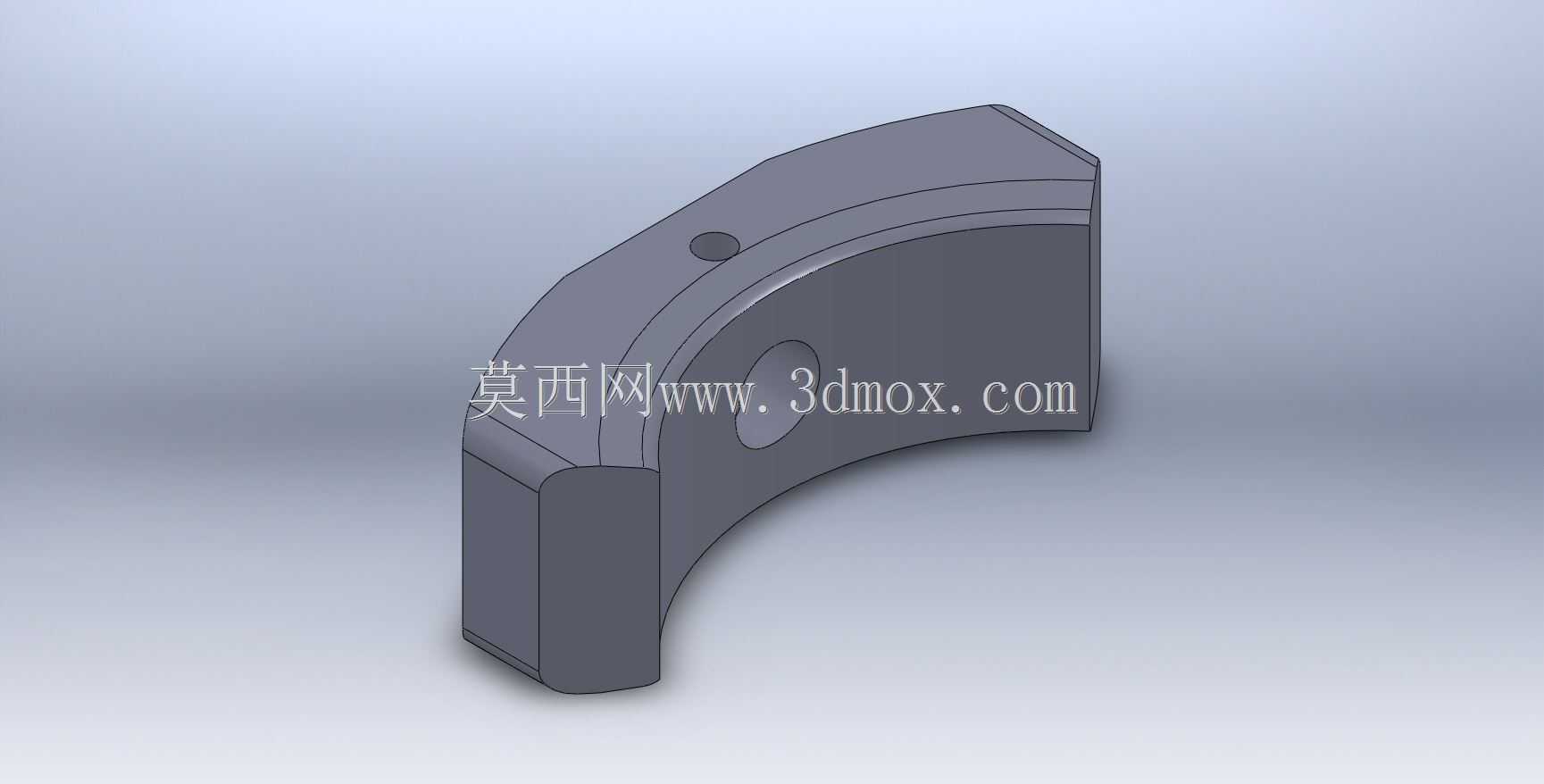

　　从功能特性上看，零件主体采用90度弧形弯块结构，外侧为平滑的弧形安装基准面，内侧为对应产品轮廓的成型工作面，顶面设置的小型定位孔用于镶件装入模架时的周向定位，避免合模过程中镶件出现转动错位；侧面开设的椭圆形沉孔用于穿入锁紧螺钉，将镶件牢牢固定在模架的镶件安装槽内，承受注塑过程中熔融塑料的注射压力与开模时的脱模拉力，不会出现移位或窜动。零件的两个直边端面均设计有精准的贴合基准，与相邻镶件或者模架槽壁实现零间隙贴合，防止生产过程中出现飞边毛刺。

　　设计思路上，这类镶件优先采用分体镶拼的结构逻辑，一方面是因为整体型腔的深弧形曲面加工难度大，采用分体镶件后可以在五轴加工中心或者数控铣床上单独加工曲面，加工时刀具可达性更好，能获得更高的表面成型质量，后续抛光工序也更容易操作，能有效降低型腔整体的加工成本；另一方面是考虑模具使用过程中的损耗，弧形转角区域是塑料熔体冲刷最频繁的位置，也是最容易出现磨损和拉伤的部位，做成独立镶件后，磨损后仅需更换该小件，不需要报废整块型腔板，长期使用的维护成本能降低六成以上。设计时还特意将镶件的安装配合面设置了0.02mm的预紧余量，装入模架后通过过盈配合实现紧密贴合，避免熔体渗入配合缝隙产生飞边。

　　从安装边界来看，该镶件的安装槽需要在模架板上采用数控铣加工出对应弧度的凹槽，槽的深度与镶件的厚度保持一致，保证镶件装入后顶面与型腔板表面齐平，不会出现台阶影响产品外观；定位孔的位置需要与模架上的定位销严格对中，装配时先插入定位销确定周向位置，再通过侧面的螺钉锁紧，锁紧力控制在合理区间，避免镶件受力变形影响成型尺寸。零件的所有棱边都做了0.1mm的倒角处理，既避免装配时划伤操作人员，也防止棱边磕碰产生毛刺影响配合精度。在实际模具调试过程中，该镶件的成型面还可以根据试模的产品尺寸进行微量修磨，调整局部的成型尺寸，比整体式型腔的修模灵活性高很多，尤其适合小批量多批次的产品生产场景，能快速响应产品的尺寸调整需求。
