多槽带轮式传动活塞结构设计

　　做了快十年机械结构设计，经手的传动类构件少说也有上百套，这次复盘的这款带轮集成式活塞，是去年给小型动力传输单元做配套时反复迭代了三版才定型的结构，当时踩过的坑现在想起来还印象深刻。最开始做方案的时候，团队里有人提议直接用标准平带轮加独立活塞销的分体结构，加工难度低，配件也好采购，但装到原型机上跑了不到八十小时就出了问题：分体装配的同轴度误差累积到0.08mm，高速运转时带轮的径向跳动直接带动活塞销偏磨，密封件的磨损速度比设计预期快了三倍，而且分体结构的轴向尺寸多了12mm，整个动力单元的安装空间直接超了客户给的边界要求，最后只能推倒重来，把带轮和活塞本体做成集成式结构。

　　说回这个结构本身，它的应用场景其实比常规活塞要窄，但针对性极强——主要用在小型内燃辅助动力单元、微型往复式空压机、还有轻载带传动集成的执行机构上，不像发动机里的活塞要承受高温高压的爆燃冲击，它的核心作用是把带轮输入的旋转扭矩通过偏心结构转化为往复直线推力，同时自身的多槽带轮结构可以直接驱动外接的附属小负载，比如冷却风扇、小型润滑泵这类辅件，省掉了额外的传动轮组，整个单元的零件数量能减少22%左右，装配工时也能压下来。

　　设计的时候最先卡的是安装边界，客户给的安装腔内径是112mm，轴向预留空间只有48mm，输入轴的轴径是12mm，所以整个构件的最大外圆直径最终定在108mm，单边留2mm的间隙给运转时的热膨胀和安装调整，轴向总厚度控制在45mm，留3mm的轴向窜动余量。中心的安装孔做了H7的公差配合，和输入轴装配的时候不用额外打销钉，靠孔的过盈配合加侧面的紧定螺钉就能锁死，当时算过，12mm的轴径配H7公差的孔，过盈量控制在0.018-0.03mm之间，能承受的最大扭矩是12N·m，完全覆盖这个构件8N·m的额定工作扭矩，不会出现跑套的问题。

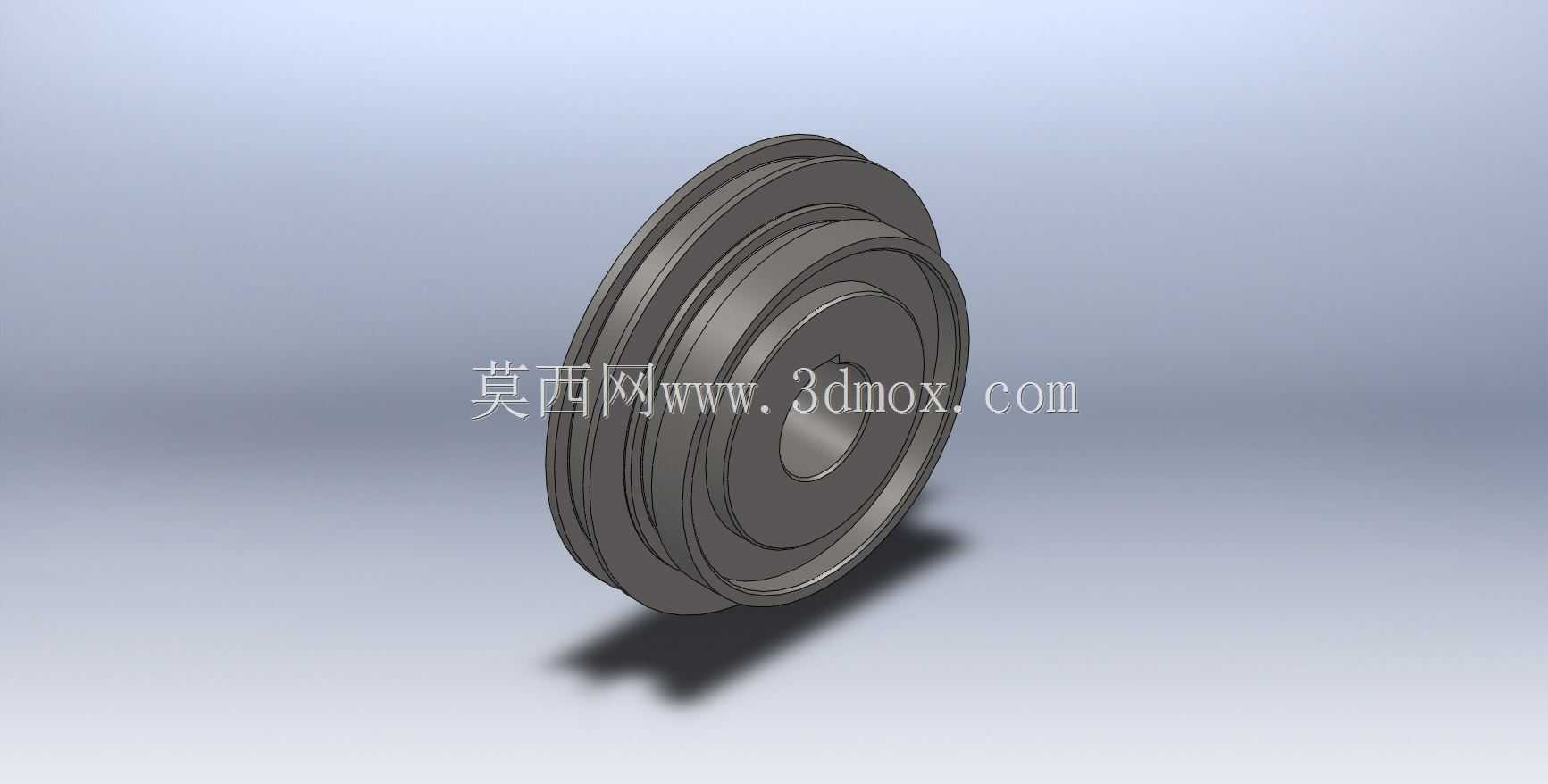

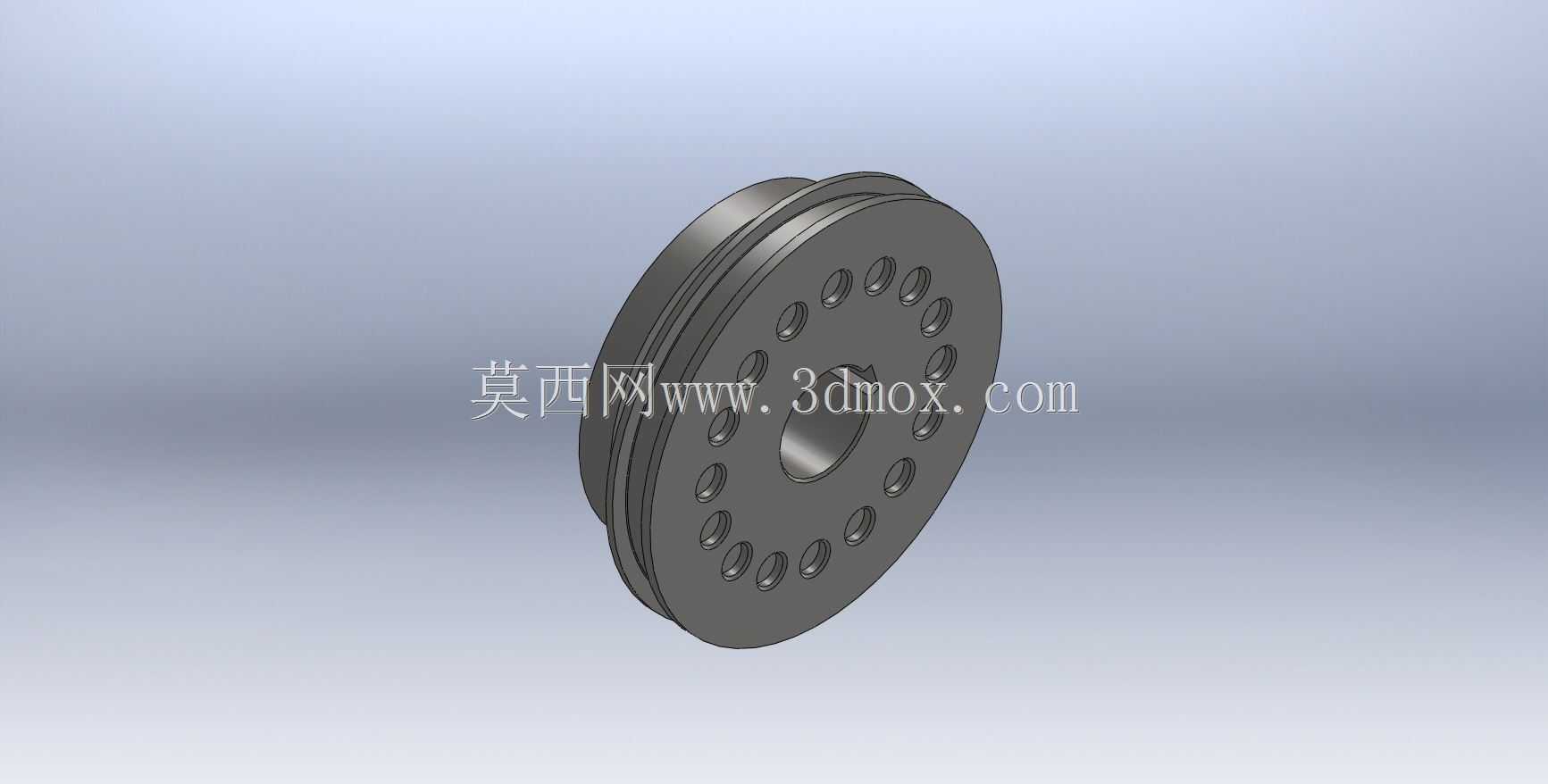

　　外形上的多槽结构不是随便画的，最开始只做了两个槽，试装的时候发现外接两个辅件的时候皮带容易打滑，后来改成三个楔形槽，槽的角度做了34度，和标准的V型带完全匹配，槽的深度定在5.5mm，既保证皮带和槽的接触面积足够，不会因为槽太浅导致皮带脱槽，也不会因为槽太深削弱活塞本体的结构强度。当时做有限元分析的时候，特意给槽底做了R1.2的圆角过渡，最开始直角槽的应力集中系数达到了2.7，满负载运转的时候槽底的应力接近材料的屈服强度，加了圆角之后应力集中系数直接降到1.3，安全系数能到2.5以上，完全满足长期运转的要求。

　　活塞本体的环形结构也有讲究，最开始做的是等壁厚的设计，壁厚8mm，算下来重量是210g，高速运转的时候离心力太大，轴承的负载超了额定值的15%，后来把非配合面的内壁做了减薄处理，壁厚从8mm渐变到5mm，配合面的壁厚还是保留8mm保证装配精度，最后重量降到152g，离心力降了27%，轴承的寿命计算值直接从1200小时升到3000小时以上。两端的端面也不是平的，和腔体配合的一端做了0.2mm的凹台，用来装密封毡圈，防止腔体内的润滑脂漏出来，带轮侧的端面做了0.3mm的凸台，和端盖的止口配合，保证整个构件的轴向定位精度，装配的时候不用反复调整垫片厚度，直接靠止口就能定位，装配效率高了不少。

　　实际测试的时候还遇到过一个问题，最开始选的是普通45号钢做表面发黑处理，跑了两百小时之后带槽的磨损量达到了0.12mm，皮带的张紧力掉了30%，后来改成40Cr调质处理，硬度调到HB240-280，带槽的表面做了高频淬火，硬度达到HRC45-50，再跑五百小时之后磨损量只有0.03mm，完全满足设计寿命要求。还有中心孔的表面粗糙度，最开始只做到Ra3.2，和轴配合的时候跑合阶段的磨损量偏大，后来提到Ra1.6，装配的时候涂少量润滑脂，跑合一百小时之后的配合间隙还能保持在0.02mm以内，不会出现异响。

　　这个结构最适合的场景就是空间紧凑、负载不大的集成式动力单元，要是用在大负载的发动机或者大型空压机上肯定不合适，毕竟集成式结构的维修便利性不如分体式，但在小型化、轻量化的设备里，它的优势太明显了：零件少、装配简单、同轴度容易保证、轴向尺寸小，当时给客户交付之后，他们的整机装配不良率从之前的8%降到了1.5%，后期的维护成本也降了不少。做结构设计就是这样，没有万能的结构，只有匹配场景的设计，每一个圆角、每一个公差、每一处壁厚的调整，都是对着实际使用的问题一点点磨出来的，坐在办公室里画出来的完美图纸，到了生产现场、测试台架上，总会冒出各种意想不到的问题，多跑测试、多跟装配工和售后的师傅聊，才能把结构做的真正好用。
