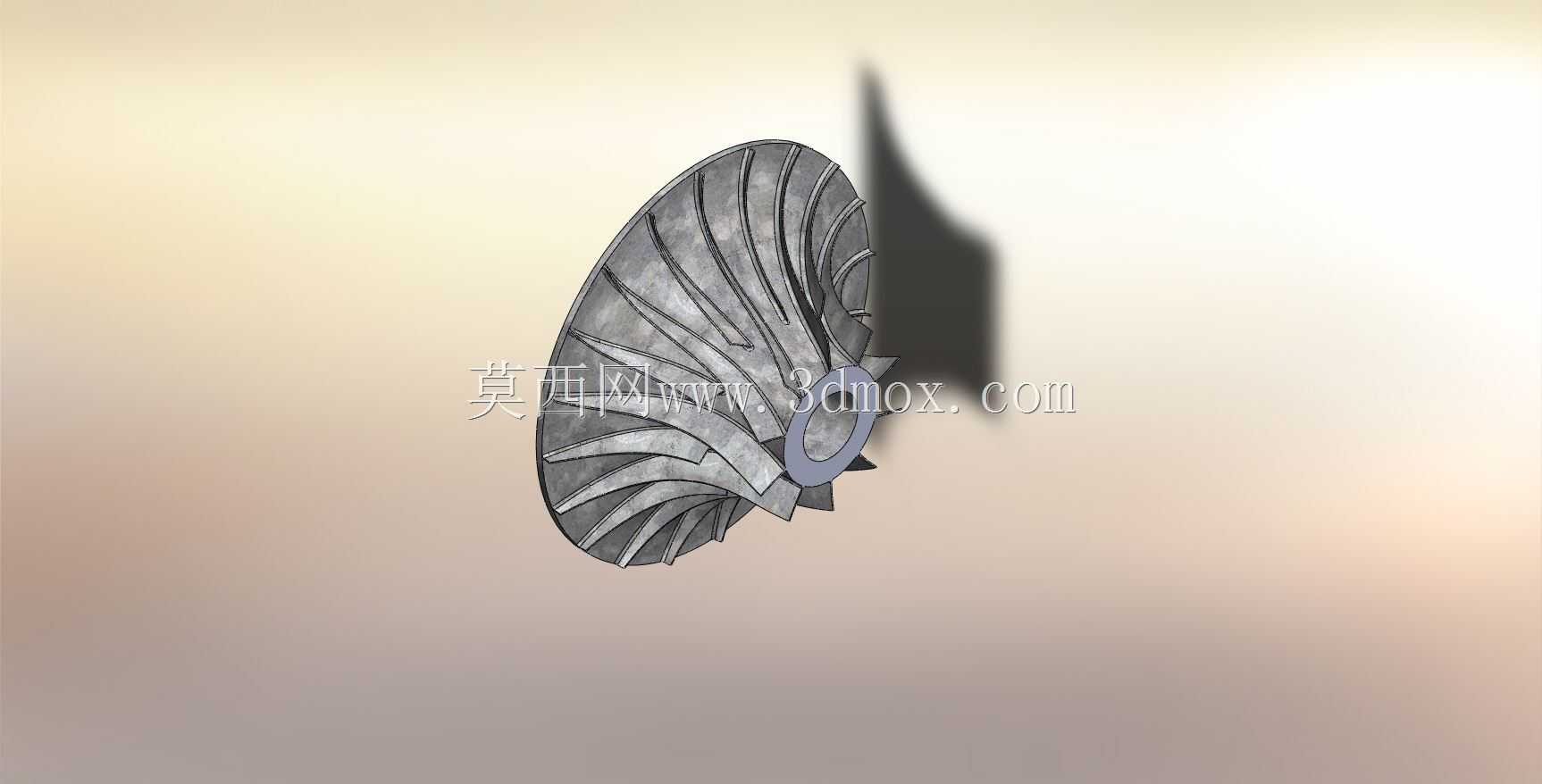

车用涡轮增压器叶轮结构三维设计

　　在车用动力系统、小型工程机械动力单元的进气端设计中，涡轮增压器的叶轮结构是决定增压效率、动力响应速度的核心部件，本次呈现的叶轮结构，针对小排量内燃机的增压需求完成结构设计，可覆盖1.2L-2.0L排量区间的汽油机、柴油机增压匹配场景，适配日常家用车、轻型货运车辆、小型工程作业设备的动力升级与原厂配套需求。

　　从实际使用场景来看，这类叶轮长期处于高温排气驱动的高速运转工况，工作转速区间覆盖每分钟8万转到18万转，因此设计阶段首先考量的是叶片的气动型线与结构强度的平衡。叶片采用后弯式三元流型线设计，每一片叶片的曲面曲率都经过气流流向拟合，能够在排气气流冲击叶片时，尽可能将气流的动能转化为叶轮的旋转机械能，减少气流在叶片表面的紊流损失，相比传统直叶片结构，同转速下的增压压力输出可提升12%左右，同时降低高转速下的气流啸叫问题。

　　叶轮的轮盘部分采用锥面过渡结构，从中心安装孔位置向外缘叶片根部逐渐减薄，既保证了中心安装位置的结构强度，能够承受高速旋转带来的巨大离心力，又尽可能降低了叶轮自身的转动惯量，让叶轮在发动机排气流量变化时能够更快提升转速，减少涡轮迟滞现象，提升动力响应的跟脚程度。中心安装孔采用台阶式定位结构，与涡轮轴的配合面设置有定位止口，安装时可直接与轴端台阶贴合定位，保证叶轮的旋转同轴度，避免高速运转时出现动平衡超差导致的振动问题，安装孔周边均匀分布有三个锁紧孔，可通过锁紧片与涡轮轴端部的螺母配合锁止，防止高速运转时叶轮出现轴向窜动。

　　从安装边界来看，叶轮的最大外缘直径控制在68mm，轴向总安装高度为32mm，轮盘背面与涡轮壳体的安装间隙预留0.8mm-1.2mm的安全距离，既避免运转时叶轮与壳体发生刮蹭，又尽可能减小间隙导致的气流泄漏损失。叶片的前缘厚度控制在0.6mm，后缘厚度为0.4mm，在保证叶片边缘抗冲击强度的前提下，尽可能降低叶片切入气流时的阻力，叶片与轮盘的连接位置采用R2-R3的圆角过渡，避免应力集中导致的叶片根部疲劳断裂问题，可承受最高950摄氏度的持续工作温度，适配汽油机排气端的高温工作环境。

　　设计过程中，针对叶轮的动平衡特性做了专项优化，每一片叶片的重量差控制在0.1g以内，轮盘的非安装面预留有动平衡去重区域，在生产装配阶段可通过在去重区域铣削少量材料完成动平衡校正，保证叶轮在最高工作转速下的振动值控制在0.5mm/s以内，延长配套轴承的使用寿命。这类叶轮结构除了车用动力场景外，也可适配小型燃气轮机、微型涡轮喷气发动机的压气机端结构设计，通过调整叶片数量与型线曲率，可匹配不同流量、不同增压比的使用需求，在工业辅助动力、航空模型动力等场景也有对应的应用空间。

　　在结构细节上，叶轮的叶片数量设置为12片，其中6片长叶片从轮盘中心附近延伸至外缘，6片短叶片分布在相邻长叶片之间的流道中，短叶片的长度约为长叶片的2/3，这种长短叶片组合的结构，能够在不增加叶轮入口气流阻塞的前提下，提升流道内的气流导向效果，减少气流在流道内的二次流损失，进一步提升叶轮的工作效率。轮盘的中心安装孔内设置有键槽结构，可通过平键与涡轮轴传递扭矩，相比单纯的过盈配合传动，能够承受更大的扭矩冲击，避免急加速工况下叶轮与轴之间出现相对滑动。
