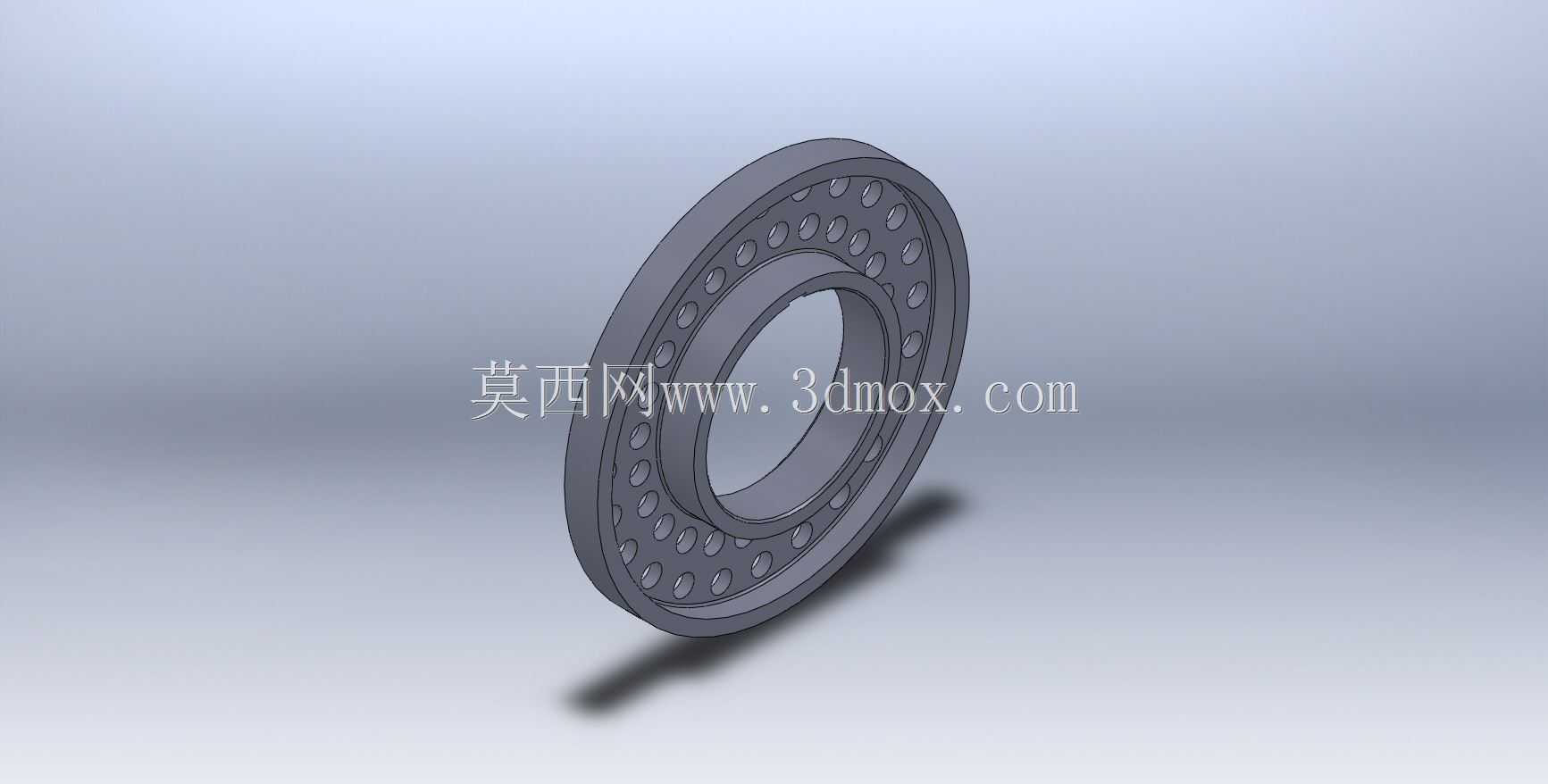

带均布孔环形轮缘法兰结构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537378
  • 带均布孔环形轮缘法兰结构件

  这类带密集均布孔的环形轮缘法兰构件,常出现在重载回转支承、大型传动轮组、管道对接法兰组、旋转工作台的连接端面上,日常做结构设计时,这类零件往往是整个回转副里承担载荷传递、端面定位、周向固定的核心衔接件。从实际工况来看,这类构件既可以作为轮类零件的外圈轮缘基体,外圈面可后续包覆耐磨层、镶嵌摩擦衬垫,作为带轮、链轮、滚轮的承载外圈使用,也可以作为法兰连接件,通过端面均布的通孔穿装紧固件,实现两个同轴部件的刚性对接,在矿山输送设备的托辊组、起重设备的回转机构、风电设备的偏航轴承连接端、化工管道的高压对接法兰段都能见到同结构的零件身影。

  设计这类环形构件时,首先要敲定的是内外径的安装边界,内孔需要和对接的轴类、筒类零件做配合,根据载荷性质选择间隙、过渡或者过盈配合,若作为回转轮缘使用,内孔还要预留键槽、涨紧套安装位的加工余量,避免后续装配时出现干涉。端面的均布孔排布需要严格遵循节圆直径的公差要求,孔位的角度偏差直接影响紧固件穿装的顺畅度,尤其是多螺栓组连接的场景,孔位偏差过大会导致螺栓受剪,大幅降低连接副的疲劳寿命,建模时需要先确定孔的数量、孔径与节圆直径的匹配关系,通常这类密集排布的小孔,一方面是为了穿装紧固件,另一方面也能起到减重、均布应力的作用,避免环形件在热处理或者重载工况下出现应力集中导致的开裂。

  从结构特性来看,这类轮缘法兰的厚度需要根据承载的轴向力、径向倾覆力矩来核算,过薄会导致端面受压后出现翘曲变形,影响连接的密封性或者回转的同轴度,过厚则会增加不必要的重量,提升设备的整体转动惯量,对于频繁启停的回转机构来说,过大的转动惯量还会增加驱动端的负载冲击。构件的两个端面需要保证足够的平面度与平行度,作为法兰连接时,平面度不足会导致密封垫片受压不均出现泄漏,作为轮缘使用时,端面平行度偏差会导致回转时出现端面跳动,影响整个传动系统的运行平稳性。

  实际建模过程中,这类环形件的基础特征是旋转凸台生成基体,之后通过圆周阵列生成端面的均布孔,需要注意孔的边缘要做合理的倒角处理,既可以去除加工毛刺,也能避免装配时螺栓头或者螺母的端面与孔边出现应力切割,对于需要承受交变载荷的场景,孔边还可以做微小的圆角过渡,降低应力集中系数。如果是作为滚轮轮缘使用,外圈的圆柱面需要预留加工余量,满足后续磨削加工的粗糙度要求,保证和配合面的接触面积均匀;如果是作为管道法兰使用,内孔的直径要和对接管道的通径保持一致,避免出现通径缩径影响介质输送效率,同时端面还要预留密封槽的加工位置,根据密封形式选择O型圈槽、榫槽或者凹凸面的密封结构。

  在设备选型匹配时,这类构件的尺寸参数需要和对接部件的安装尺寸完全适配,内孔配合公差、孔位节圆、连接孔数量与孔径、外圈直径这些核心尺寸,都要和相邻零件的安装边界做干涉检查,尤其是在装配体中,要预留出紧固件的安装空间,避免螺栓穿装时和周边的筋板、壳体出现空间干涉。日常做结构优化时,还可以根据实际载荷分布调整孔的数量与排布方式,在载荷集中的区域适当增加孔的密度或者提升局部厚度,在低载荷区域可以通过减重孔降低零件重量,兼顾强度与轻量化的需求。
