带加强筋与安装柱的塑料防护盖板结构

　　这类带内置加强结构的盖板，在小型手持设备、便携检测仪器、户外小型电控单元的外壳设计中十分常见，日常接触的手持扫码终端、工业现场便携测温仪、小型户外信号采集模块的外侧防护盖，大多采用类似的结构逻辑。从实际使用场景来看，这类盖板需要同时满足外侧的外观防护、内侧的结构支撑以及与主体壳体的可靠连接需求，既要隔绝日常使用中的灰尘、飞溅液体侵入设备内部，也要承受日常握持、轻微磕碰带来的外力，避免盖板变形开裂导致内部元器件外露受损。

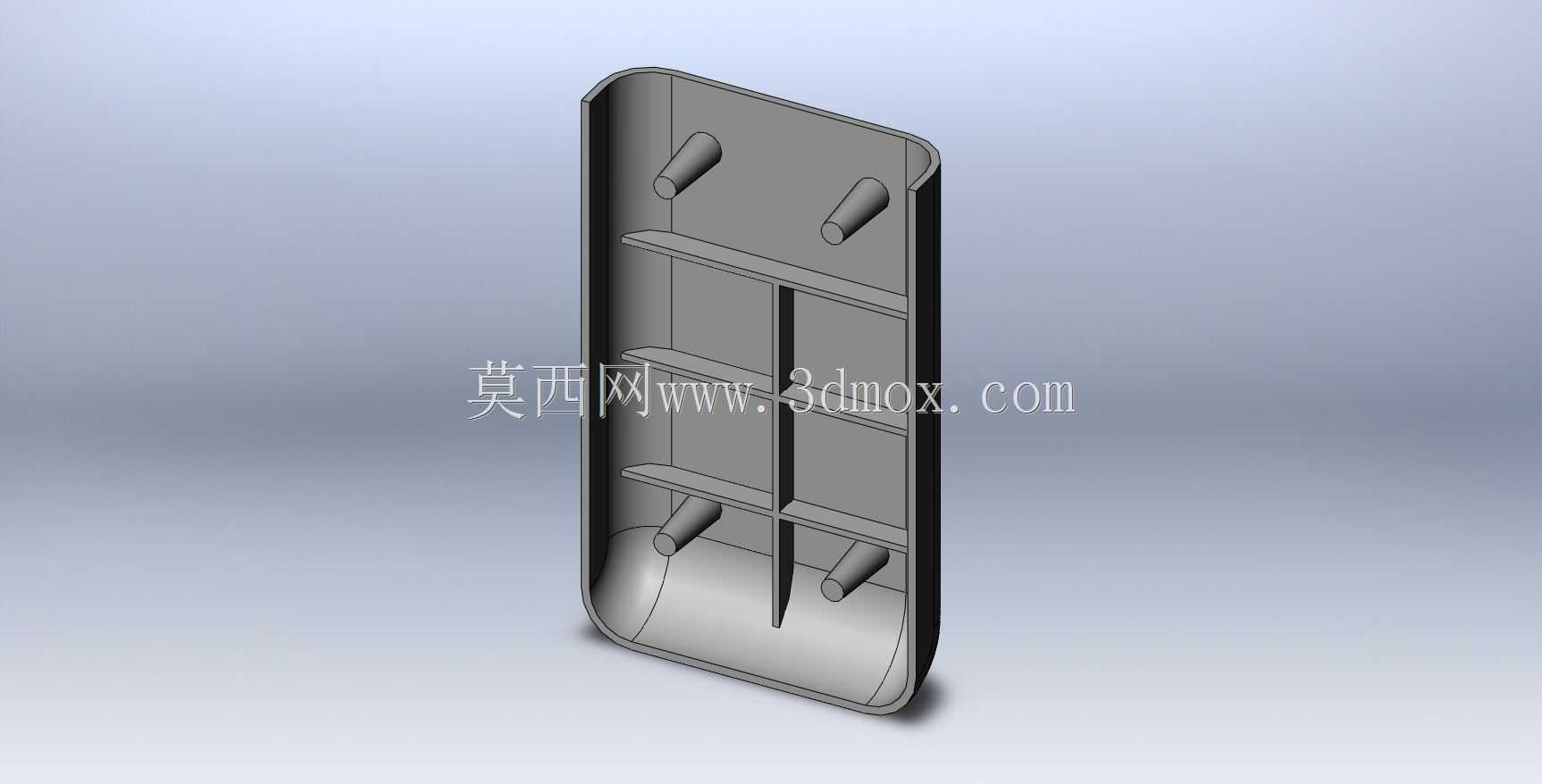

　　从结构设计逻辑来看，该盖板整体采用圆角矩形的薄壁壳体形态，边缘做了圆弧过渡处理，一方面是避免尖锐棱角在使用过程中划伤操作人员，另一方面也能减少注塑成型过程中应力集中导致的翘曲、开裂问题，同时圆弧过渡的边缘在与主体壳体装配时，能更好地贴合壳体的配合面，提升接缝处的密封性能。盖板内侧均匀布置了四根带导向锥度的安装柱，安装柱的位置对应主体壳体上的安装孔位，柱体端部的锥度设计能在装配时快速对准孔位，降低装配对位的难度，提升流水线装配的效率；安装柱的根部做了加厚的圆角过渡，避免柱体在承受螺丝锁紧力时出现根部断裂的问题，柱体的内孔深度经过匹配设计，既能保证螺丝锁紧后有足够的咬合长度，也不会因为柱体过高导致盖板整体厚度超标。

　　内侧的纵横交错加强筋设计是这类盖板的核心结构特点，横向与纵向的筋条将盖板内部分隔成多个独立的腔体区域，筋条的高度略低于安装柱的端面高度，在装配完成后筋条端面会轻轻抵在主体壳体内部的支撑台阶上，当盖板外侧受到按压、冲击外力时，外力会通过筋条快速分散到整个盖板平面以及主体壳体的支撑结构上，避免薄壁区域出现凹陷变形。筋条的厚度按照塑料件设计的均匀壁厚原则设置，与盖板主体壁厚保持一致，避免注塑过程中因为厚薄不均出现缩痕、气泡等成型缺陷，同时筋条的排布也避开了内部元器件的安装空间，不会干涉内部电路板、电池等组件的布置。

　　从安装边界来看，这类盖板的整体外形尺寸需要与主体壳体的安装槽完全匹配，配合面的公差控制在合理范围内，既不能因为尺寸过小导致装配后出现松动、缝隙过大的问题，也不能因为尺寸过大导致装配困难、接缝处出现顶白缺陷。盖板的深度尺寸根据内部元器件的凸起高度做适配，保证盖板扣合后不会挤压内部的元器件引脚、接线等结构，同时安装柱的位置精度需要控制在合理公差范围内，避免出现螺丝孔位错位无法锁紧的问题。在实际选型应用中，这类盖板通常采用ABS或者阻燃PC材质注塑成型，根据使用场景的不同，还可以在盖板外表面做晒纹、喷涂等表面处理，提升握持手感与耐刮擦性能，部分需要防水的场景还会在盖板与壳体的配合面处加装密封胶圈，对应的盖板边缘会预留胶圈安装槽，进一步提升防护等级。

　　在建模过程中，这类结构需要优先处理好各个特征的过渡圆角，尤其是安装柱根部、加强筋与盖板主体连接的位置，不能出现直角锐角的结构，同时要保证所有壁厚的均匀性，避免后续模具加工和注塑生产时出现缺陷。安装柱的内孔深度要与选用的自攻螺丝长度匹配，避免螺丝打穿盖板外表面影响外观，加强筋的排布要兼顾结构强度与内部空间的利用率，不能为了提升强度盲目增加筋条数量和高度，反而导致内部可用空间被挤占，增加整体的材料成本与成型周期。
