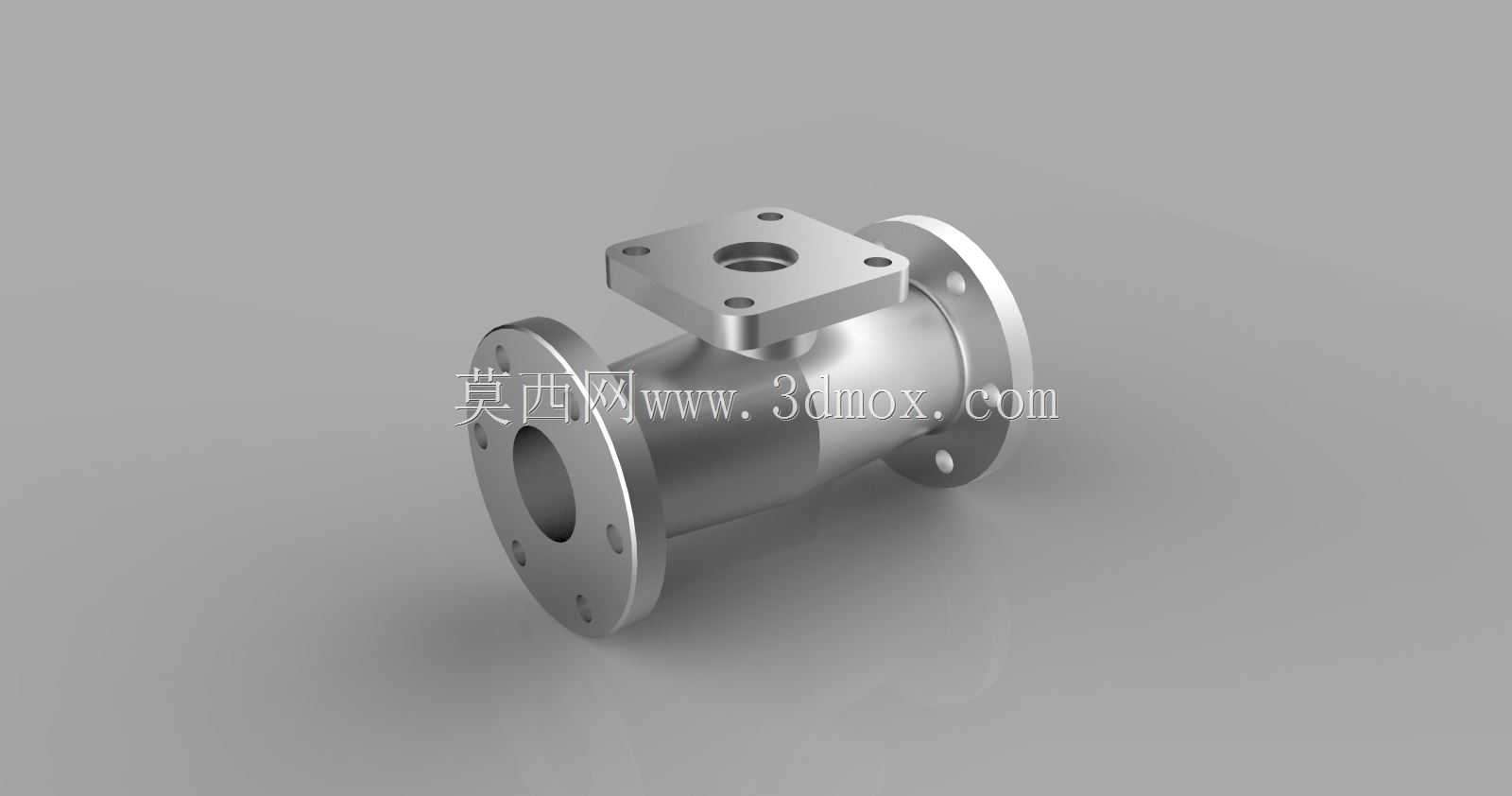

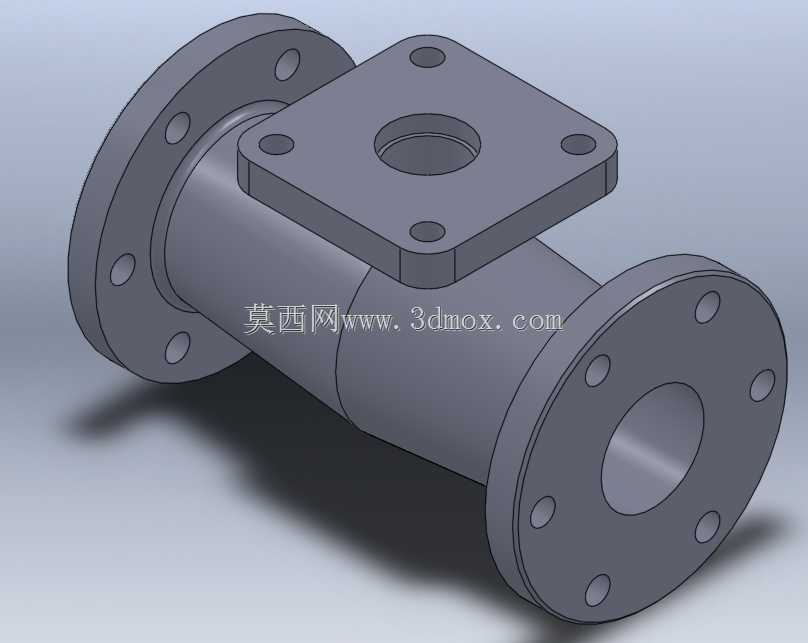

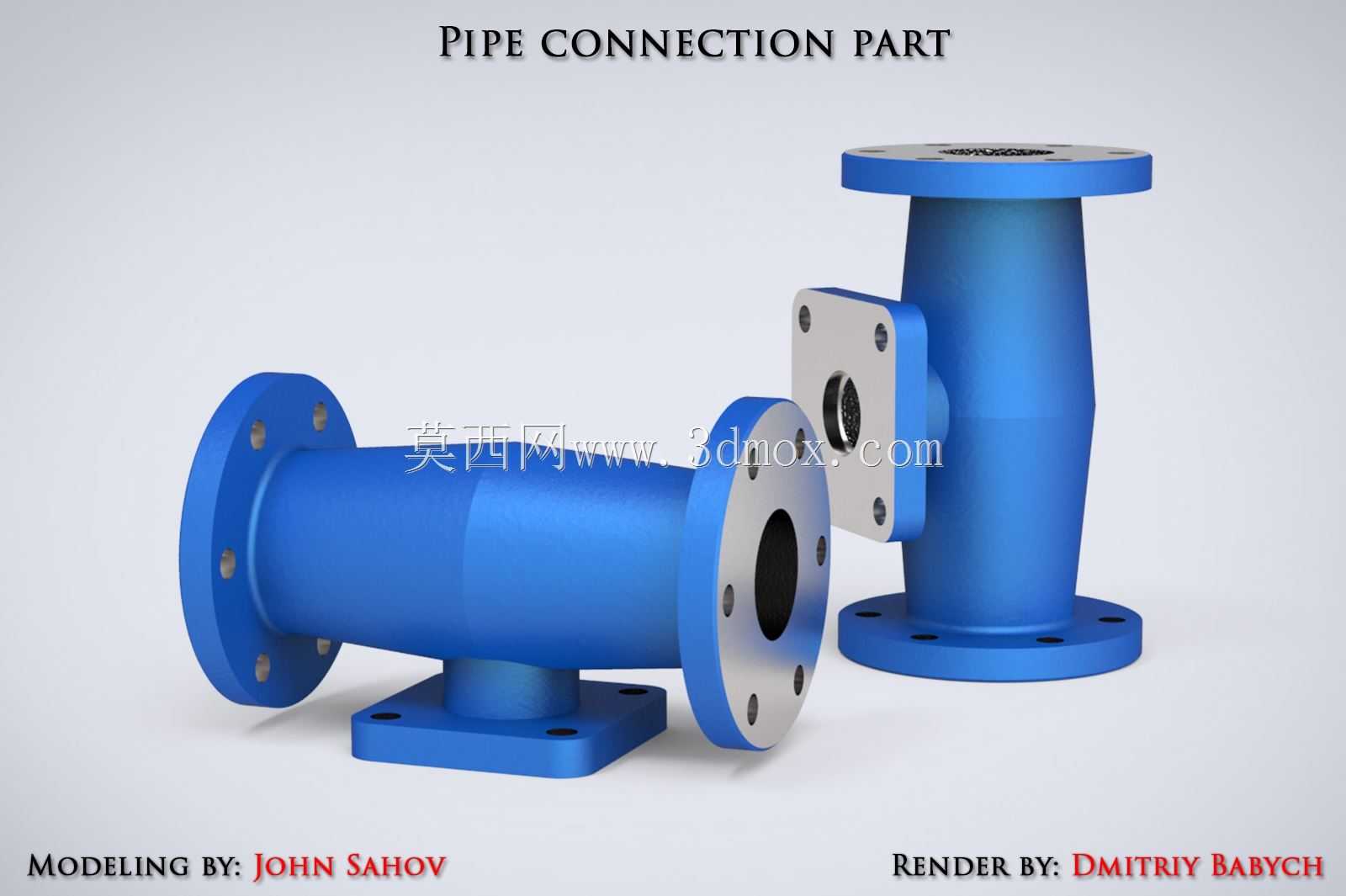

带方形侧接法兰的异径三通管道连接件

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，这类带侧接结构的三通连接件是管路分流、合流作业里的核心适配部件，不同于常规等径或异径的圆法兰三通，这款产品在主管中部垂直引出了方形法兰接口，能够适配非圆形对接端口的设备接入需求，比如方形接口的流量计、压力变送器、支管模块或是特殊制程的取样单元，省去了现场额外加工转换接头的工序，能有效降低管路安装的改造成本与泄漏风险。从结构设计逻辑来看，主管采用两端带圆形法兰的直通结构，法兰端面均匀分布螺栓过孔，孔位按照常用公称压力等级的管路标准排布，安装时可直接与同规格的圆法兰管路对接，法兰密封面预留了密封垫片的放置空间，能适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力、

　　温度工况下的密封要求。中部引出的方形法兰接口，四个角位置设置螺栓安装孔，法兰端面与主管轴线保持垂直，保证侧接部件安装后不会出现偏斜，避免对接面受力不均导致的密封失效。主管本体采用渐变径的过渡结构，从两端法兰向中部侧接位置平滑过渡，没有直角突变的结构，一方面能减少流体在管路内部的湍流阻力，降低输送过程中的压损，另一方面也能避免直角位置的应力集中，提升部件在承压工况下的结构强度，减少长期使用过程中出现开裂、变形的概率。从安装边界来看，两端圆法兰的外径、螺栓孔中心距、法兰厚度都匹配常用的中低压管路安装标准，现场安装时不需要对原有管路的法兰端做额外修改，直接对位穿入螺栓紧固即可完成主通路的对接；侧部方形法兰的边长、

　　孔位间距按照通用方形接口设备的安装尺寸设计，侧接口的通径与主管通径做了适配，保证侧路流体进出时的流速稳定，不会出现通径突变导致的流量异常。实际选型应用中，这类连接件多用于需要在主管路中部引出支路接入检测元件、辅助管路或是小型功能模块的场景，比如循环水系统中接入温度、压力检测单元，化工制程管路中引出取样支路，或是暖通系统中接入旁通调节管路，相比采用多个弯头、接头拼接的分体式连接方案，一体化的三通结构减少了密封点数量，从根源上降低了管路泄漏的概率，同时整体结构的刚性更好，能承受管路运行过程中的振动与压力波动。建模过程中，法兰位置的螺栓孔做了沉头处理吗？不，这款产品的螺栓孔为直通过孔，适配常规的外六角螺栓穿装，

　　孔壁与螺栓之间预留了合理的安装间隙，允许安装时存在微小的对位偏差，降低现场安装的对位难度。主管内壁与侧接口的交汇处做了圆弧过渡处理，避免流体长期冲刷内角位置造成的壁面磨损，对于含少量固体颗粒的流体输送场景，这种过渡结构也能减少颗粒在转角位置的沉积，避免管路堵塞。另外，法兰端面的加工精度按照管路密封的要求控制，平面度误差控制在合理范围内，保证密封垫片受压均匀，不会出现局部压不实导致的渗漏。在不同工况应用时，可根据输送介质的特性选择对应材质的成品，比如普通给排水场景可采用铸铁材质，腐蚀介质输送可采用不锈钢或是衬塑材质，建模时的壁厚参数按照对应公称压力的计算标准设定，保证承压能力满足工况要求，不会出现壁厚不足导致的承压爆裂，也不会因为壁厚过大造成材料浪费与安装重量增加。现场安装时需要注意，两端法兰对接时要保证密封垫片放置居中，螺栓按照对角顺序逐步紧固，避免法兰偏斜；侧部方形法兰对接时，同样要保证密封件平整，四个螺栓的紧固力矩保持一致，避免方形法兰因为受力不均出现翘曲。这类连接件的结构设计充分考虑了现场安装的通用性与工况适应性，既保留了常规法兰三通的主通路连接便利性，又通过方形侧法兰的设计拓展了接入适配性，解决了常规圆法兰三通无法直接对接方形端口设备的痛点，在各类工业管路改造、新建设计中都有较高的应用价值。
