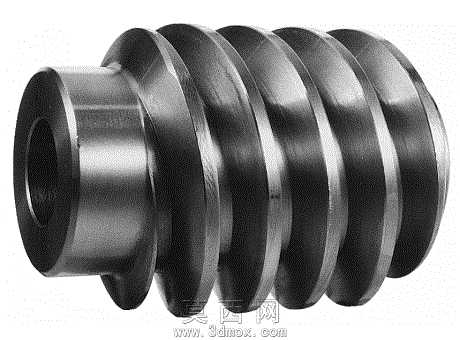

空心圆柱蜗杆机械传动零件三维设计

本作品为空心圆柱蜗杆的三维参数化设计模型，建模过程严格遵循机械传动设计规范，首先基于蜗杆传动的啮合原理确定核心参数，包括模数、头数、导程角、齿形角等关键几何尺寸，以SolidWorks为建模平台，采用旋转凸台命令构建空心轴的基体结构，精准预留内孔的安装配合尺寸，保证轴体两端的定位轴肩、安装端面的公差基准符合装配要求。齿形部分采用螺旋扫描切除的方式生成，通过精确计算螺旋线的导程、旋向与扫描轮廓的齿形参数，还原渐开线圆柱蜗杆的真实齿面形态，每一圈轮齿的齿厚、齿槽宽度、齿顶圆角都经过参数化约束，确保齿面啮合的接触精度符合传动设计要求。材质渲染阶段采用合金钢材质，添加金属切削加工后的表面纹理，还原磨齿加工后的金属光泽与细微刀纹效果，对齿面、轴颈配合面做差异化的粗糙度表现，区分加工面与非加工面的视觉质感，让模型呈现出真实工业零件的质感。结构设计上采用空心轴结构，在保证轴体扭转强度、轮齿抗弯强度的前提下有效降低零件自重，内孔可穿装传动轴或预留润滑通道，轴端的挡边结构可实现装配时的轴向定位，避免蜗杆工作时发生轴向窜动，整体结构兼顾传动性能与装配便利性。设计过程中对轮齿的过渡圆角、轴肩的退刀槽都做了细节处理，避免应力集中问题，所有倒角、圆角尺寸都符合机械加工工艺要求，既保证模型的几何准确性，也兼顾实际生产的工艺可行性，可用于蜗轮蜗杆传动机构的虚拟装配、运动仿真、干涉检查以及工程图生成，为减速传动装置的设计提供精准的三维数字模型支撑。
