内燃机活塞连杆组件结构三维设计

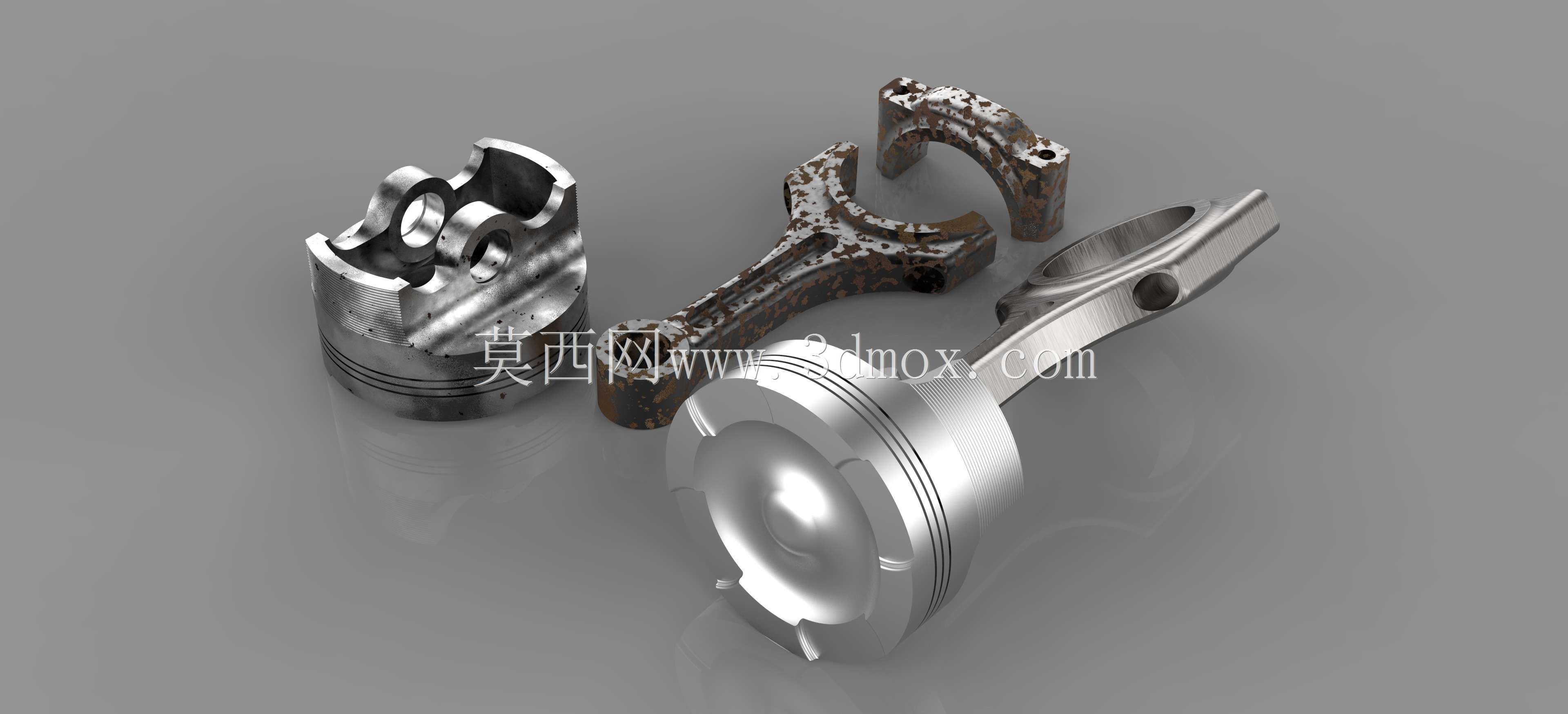

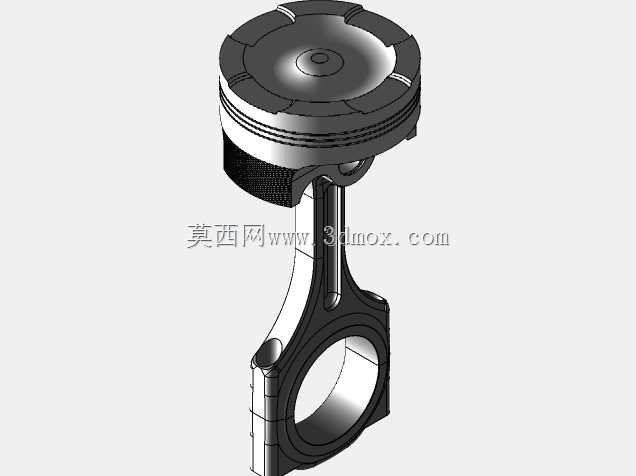

　　这套活塞连杆组件是往复式动力机械的核心运动副，广泛适配车用内燃机、工业往复泵、气体压缩机、液压缸等多类设备的动力传递场景，在不同设备中承担的功能逻辑存在明确差异：在内燃机工况下，组件负责承接燃烧室燃气膨胀做功的推力，通过活塞销完成力的换向传递，将活塞的直线往复运动转化为曲轴的旋转扭矩输出；在往复泵类设备中，动力传递路径反向，曲轴端输入的旋转扭矩通过连杆带动活塞完成直线往复动作，实现介质的抽吸、压缩与排出，部分特殊结构的内燃机中，活塞本体还承担配气时序的端口遮蔽功能，配合缸体气口完成进排气过程的通断控制。

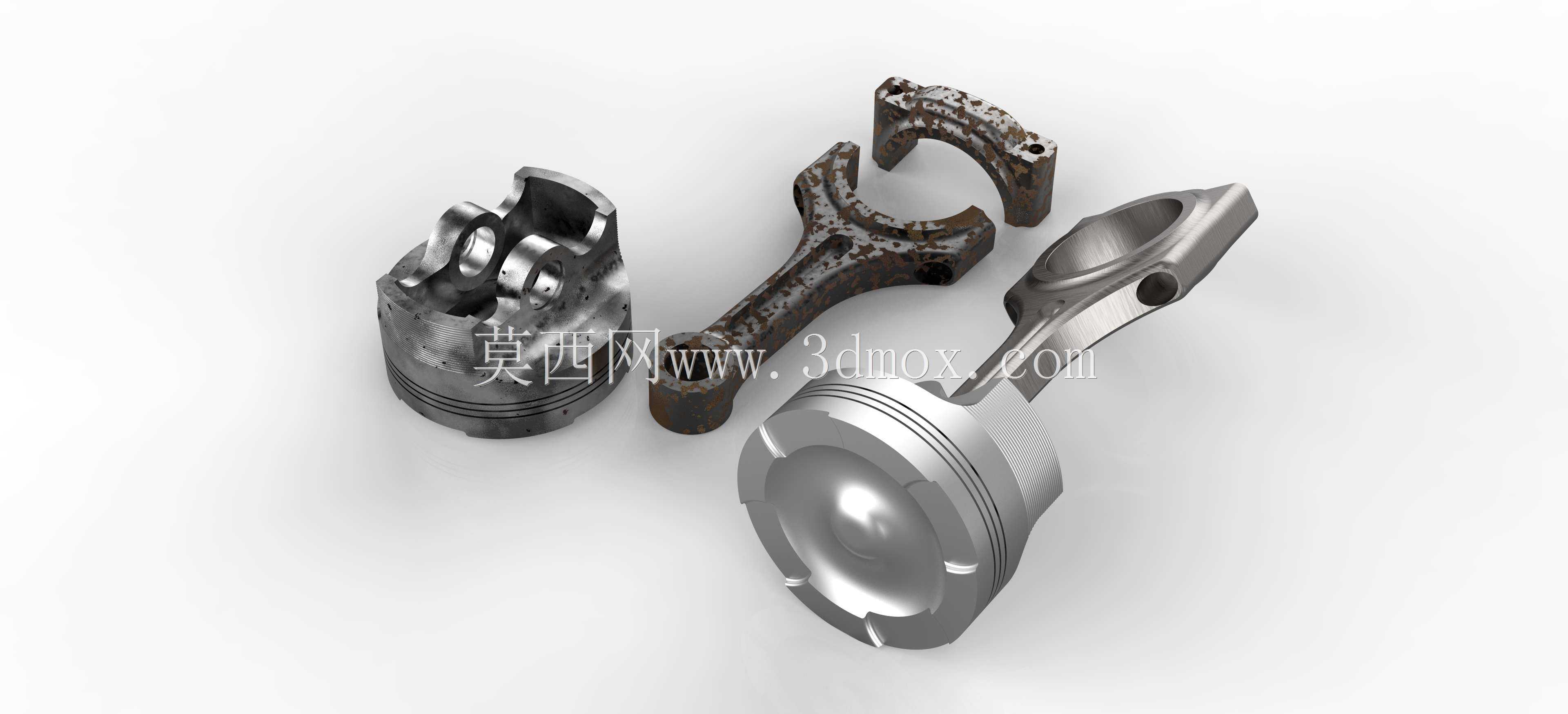

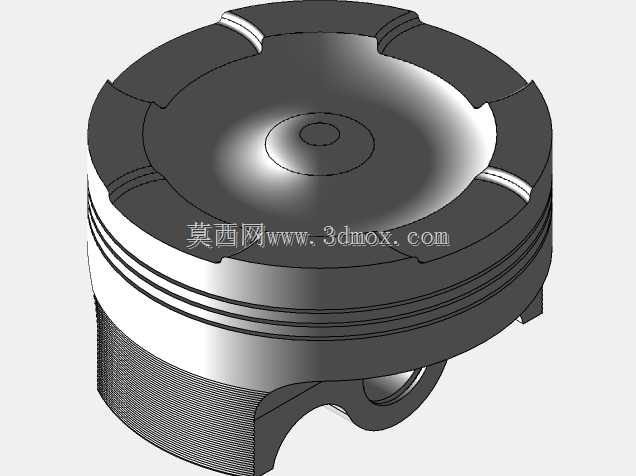

　　从结构设计逻辑来看，活塞部分采用了典型的变截面裙部设计，顶部的燃烧室凹坑造型匹配对应机型的压缩比参数，环带区域预留了三道活塞环的安装槽位，分别对应气环与油环的装配需求，气环槽的侧向间隙、背隙参数严格按照热膨胀余量设定，避免工作状态下热胀卡滞或密封失效；裙部型线采用中凸变椭圆设计，充分考虑工作状态下活塞受热后的变形量，以及侧推力作用下的形变偏移，保证裙部与缸壁的接触面积均匀，避免局部偏磨导致的拉缸故障。活塞销孔采用了阶梯式过渡结构，销座位置设置加强筋连接活塞顶部与裙部，分散燃气压力带来的局部应力，避免销座位置出现疲劳裂纹。

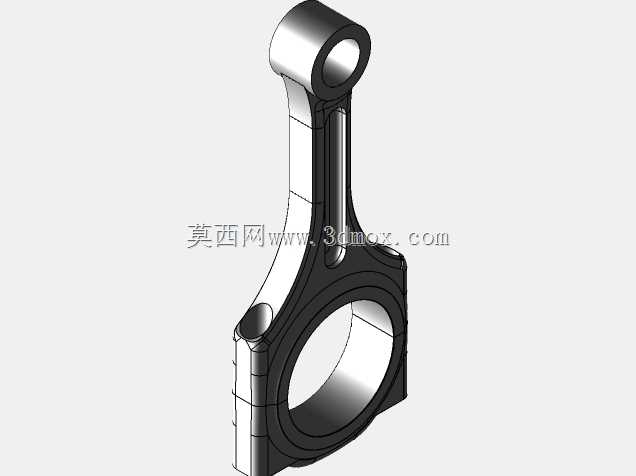

　　连杆部分采用分体式大头设计，连杆盖与杆身通过定位结构与螺栓完成紧固，大头孔内预留轴瓦安装位，匹配曲轴曲柄销的装配尺寸，小头孔内设置衬套安装位，与活塞销形成转动配合。杆身截面采用工字型结构，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性力载荷。连杆大头的拆分面采用斜切口设计，满足大尺寸曲柄销的装配通过性需求，避免装配过程中连杆无法穿过缸筒的问题，螺栓孔位置设置沉台结构，保证螺栓紧固后端面不突出连杆盖平面，避免运转过程中与周边部件发生运动干涉。

　　从安装边界尺寸来看，活塞的外径尺寸严格匹配对应缸径的公差带，裙部与缸壁的配合间隙按照工作温度下的热膨胀量设定，常温下的装配间隙控制在合理区间，既保证冷启动状态下无敲缸异响，也避免热态下活塞胀死在缸筒内。活塞的总高度、压缩高度参数直接影响发动机的压缩比与余隙容积，环槽的位置尺寸需保证活塞到达上止点时，第一道气环不超出缸套上端面，避免环片弹出卡滞。连杆的中心距尺寸决定了曲轴的回转半径对应的活塞行程，大小头孔的中心平行度、圆柱度公差严格控制，避免工作过程中出现偏磨、活塞偏缸等问题；连杆大头的宽度尺寸需匹配曲轴曲柄臂的开档尺寸，保证轴向间隙在合理范围，小头宽度需匹配活塞销座的开档尺寸，避免装配后出现轴向卡滞。

　　建模过程中需要重点关注运动副的配合间隙设定，活塞销与连杆小头、活塞销座的配合形式根据工况选择全浮式或半浮式结构，全浮式结构下活塞销在工作温度下可在销座与小头孔内自由转动，保证磨损均匀，两端需设置卡环槽位安装挡圈，避免活塞销轴向窜动刮伤缸壁。连杆螺栓的预紧力参数需要在建模时对应螺栓的规格、强度等级设定，保证大头孔在紧固后的圆度符合轴瓦装配要求，避免孔型失圆导致轴瓦早期磨损。此外，活塞的冷却方式也在结构上做了对应设计，部分高负荷机型的活塞内部设置冷却油腔，通过连杆杆身的油道引入压力机油，对活塞顶部进行喷油冷却，降低活塞的热负荷，避免顶部材料高温强度下降。

　　在实际选型匹配过程中，这套组件的尺寸参数需要与曲轴、缸体、缸盖的相关尺寸完全匹配，活塞行程与曲轴回转半径的对应关系、连杆摆动角度与缸筒避位空间的校核、往复运动质量与曲轴平衡块的匹配度都是设计阶段需要反复验算的内容，任何一个尺寸的偏差都会导致整机运行过程中出现异响、磨损加剧甚至部件断裂的严重故障。建模时对所有配合面的公差、形位公差做了对应标注，可直接用于后续的工程图输出、数控加工以及运动仿真验证，帮助设计人员快速完成动力端的结构匹配与性能验算。
