卡普林GS19梅花弹性联轴器结构

　　在各类工业传动场景中，两轴对中偏差的补偿一直是传动系统设计里绕不开的细节，这类梅花形弹性联轴器的应用覆盖了从轻工输送设备、中小型泵组到普通机床进给轴、自动化生产线驱动单元的诸多场合，主要承担两根传动轴之间的扭矩传递作用，同时依靠中间弹性体的形变，抵消安装过程中产生的径向、角向以及轴向偏差，避免刚性连接状态下偏差带来的轴承额外载荷、轴系疲劳断裂等问题。

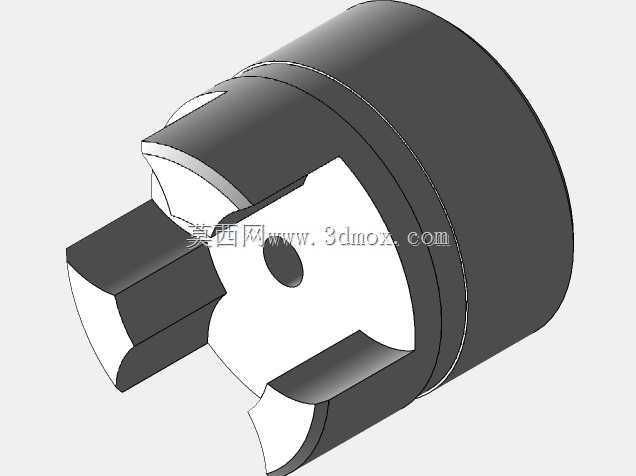

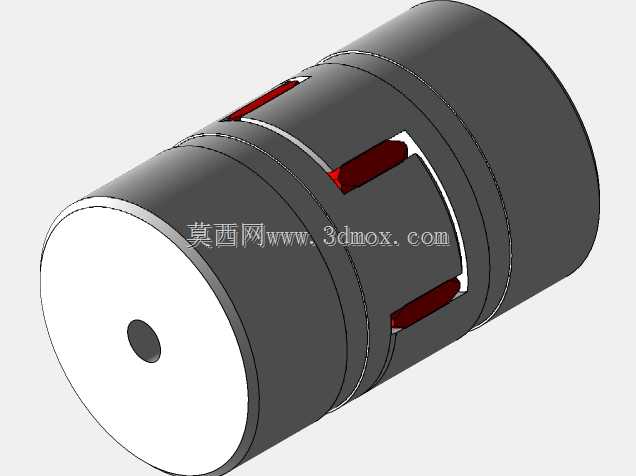

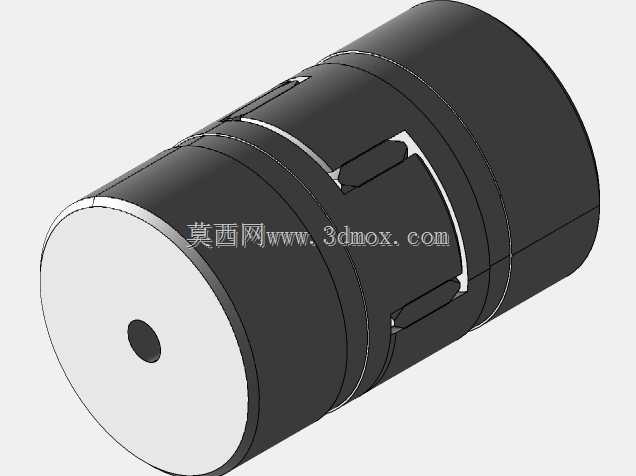

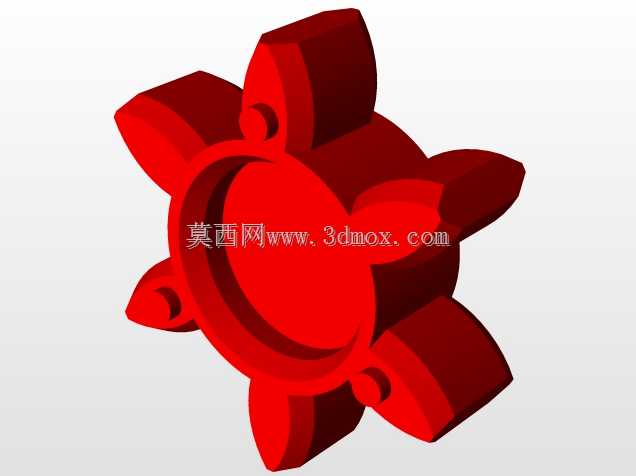

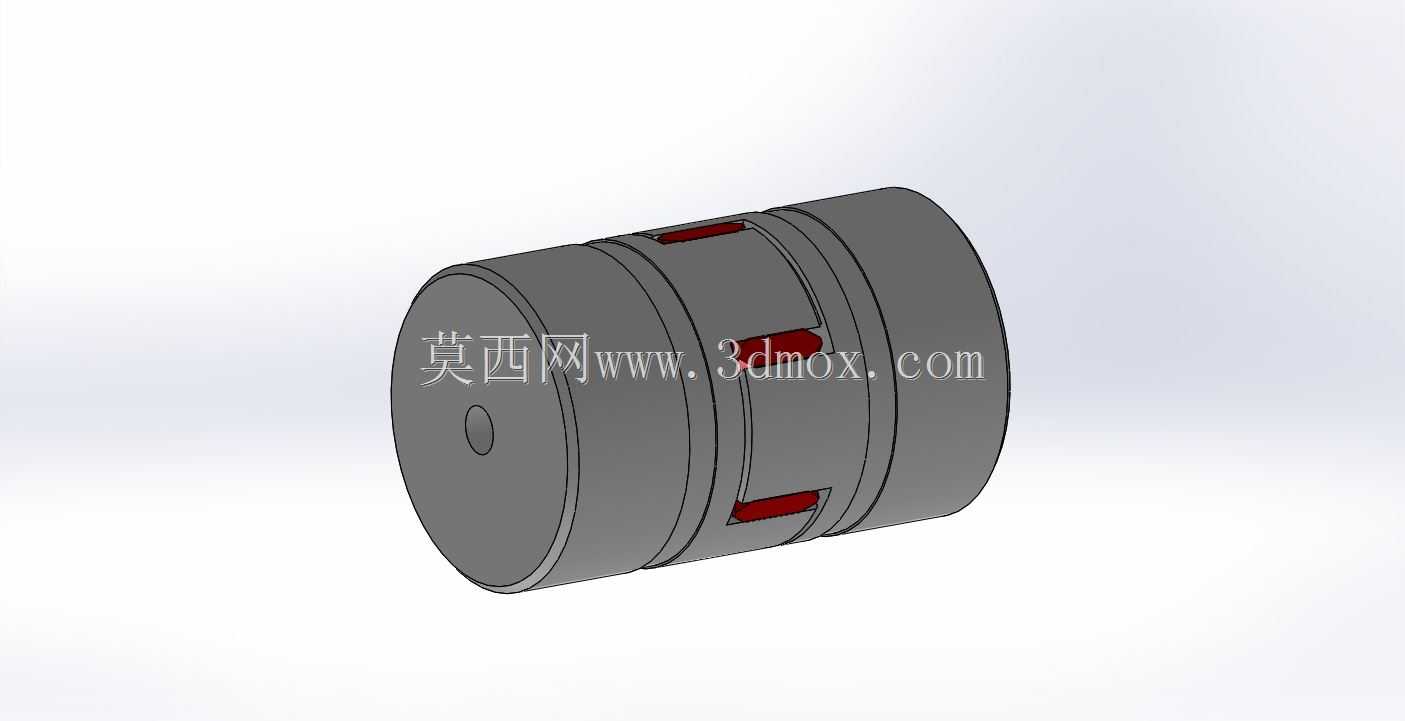

　　从结构设计逻辑来看，这款联轴器采用对称的两半金属毂体搭配中间梅花形弹性垫的经典结构，两侧毂体的爪型凸缘沿圆周均匀分布，凸缘的弧面与弹性垫的瓣状凹槽完全贴合，扭矩传递过程中，弹性垫承受挤压应力而非剪切应力，相比传统的剪切型弹性结构，这种挤压式的受力形式能大幅提升弹性元件的使用寿命，同时在传动换向时能有效削减冲击载荷，保护后端的驱动电机与被驱动负载。金属毂体的轴孔采用标准的圆柱通孔设计，可搭配紧定螺钉、键连接或者胀紧套的方式与轴端固定，适配不同安装空间下的轴系固定需求，毂体外圆做了均匀的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少高速旋转时的风阻与动平衡偏差。

　　设计过程中首先要考虑的是安装边界的适配性，这类GS19规格的联轴器，整体外径控制在适配19mm公称轴径的对应尺寸区间，总长度根据弹性垫的压缩量预留了合理的轴向窜动间隙，安装时不需要强行挤压两侧轴端就能完成装配，两侧轴孔的插入深度做了对称设计，保证两根轴的插入量一致，避免单侧轴插入过浅导致的连接失效。弹性垫的材质选用常规的聚氨酯材质，不同硬度的弹性垫可以适配不同的扭矩等级与缓冲需求，日常维护时不需要完全拆卸两侧的毂体，只需要将两轴的轴向间距拉开到弹性垫的取出间隙，就能直接更换磨损的弹性垫，大幅降低设备停机维护的时间成本。

　　在实际选型匹配时，需要先核算传动系统的额定扭矩、最高转速，以及现场安装存在的最大允许偏差值，确保联轴器的补偿量覆盖实际安装的偏差范围，同时要注意轴孔的键槽尺寸与对应轴端的键规格匹配，避免出现键连接松动的问题。在装配过程中，要先将两侧毂体分别固定在驱动轴与从动轴端，校正两轴的同轴度到允许范围内，再将弹性垫嵌入其中一侧毂体的爪槽内，最后移动两侧轴系让另一侧毂体的爪部完全卡入弹性垫的对应凹槽，确认所有凸缘与弹性垫完全贴合没有间隙后，再锁紧轴端的固定螺钉。日常巡检时只需要观察弹性垫是否有过度挤压变形、开裂的情况，不需要频繁拆解金属毂体，就能完成日常的状态检查。

　　这类联轴器不适合用在重载冲击极大、高温超过弹性体耐受范围的场合，在常规的常温、中等扭矩的传动场景下，其结构简单、成本可控、维护便捷的优势非常明显，相比刚性联轴器，它的偏差补偿能力能大幅降低轴系的加工与安装精度要求，减少设备装配的工时成本；相比膜片联轴器等金属弹性元件的联轴器，它的缓冲减震能力更优，成本也更低，非常适合通用工业场景下的中小功率传动系统使用。建模过程中需要重点保证爪部的形位公差，每个凸缘的等分角度误差要控制在合理范围内，否则装配时会出现弹性垫无法完全嵌入、旋转过程中出现卡滞的问题，轴孔与外圆的同轴度也要严格控制，避免高速旋转时出现过大的径向跳动，影响整个传动系统的运行稳定性。
