带集成轴承结构的MGPM系列导杆气缸

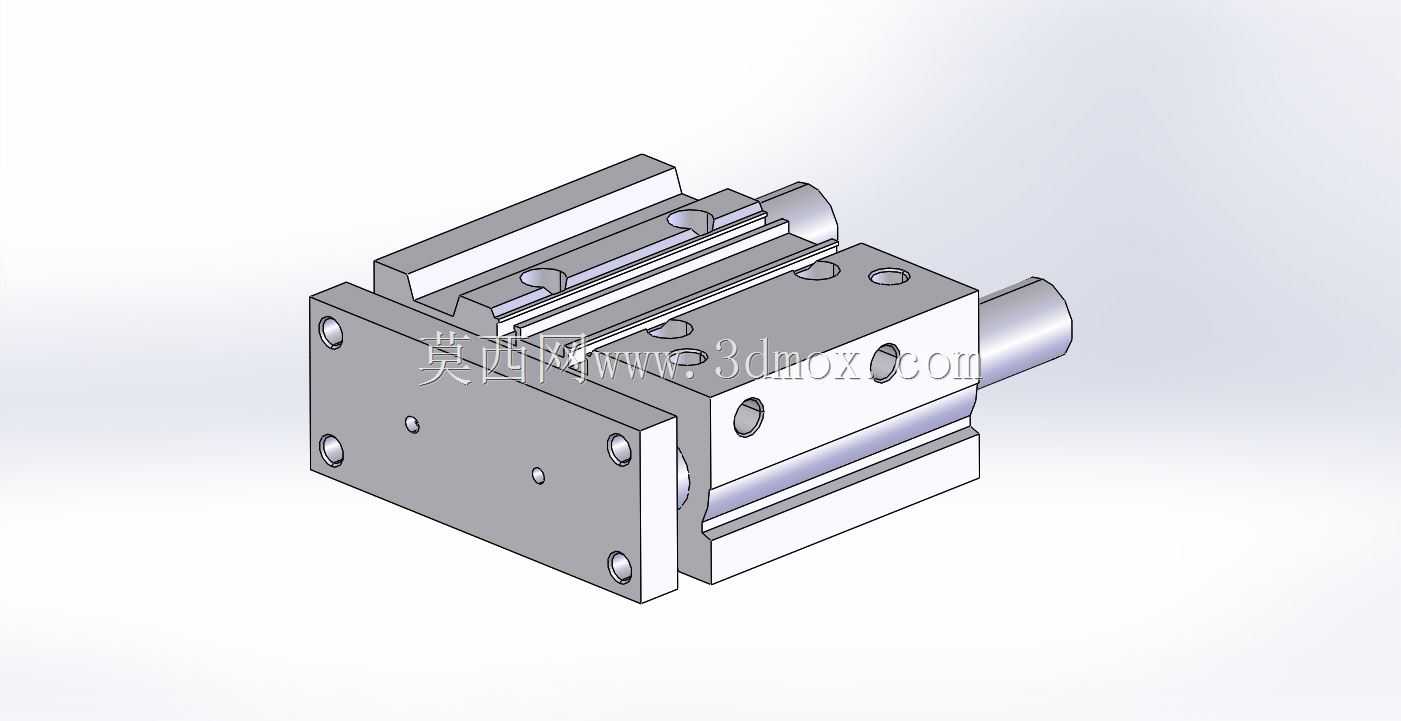

　　在3C电子组装、轻工包装、小型工件移栽这类对执行端抗扭、导向精度有明确要求的自动化工位上，普通单活塞杆气缸往往需要额外搭配直线导轨、导向轴组件来抵消侧向负载，不仅会挤占安装空间，还会增加装配累计误差，集成导向结构的带轴承气缸正是为解决这类场景痛点开发的气动执行元件。这款MGPM32-50规格的带轴承气缸，将导向轴承与缸体做了一体化集成设计，无需额外加装导向附件即可直接承受一定的侧向载荷，在短行程压装、工件定位、挡料止停这类工位上，能大幅简化设备的结构设计，减少装配调试的工作量。从结构设计逻辑来看，这款气缸采用了三杆导向布局，两根平行布置的导向导杆与活塞杆同步运动，导杆与缸体的配合部位集成了滑动轴承结构，相比普通铜套导向的同类型气缸，

　　运动过程中的摩擦阻力更小，长期往复运行的磨损量更低，能有效避免导杆拉伤、卡滞这类常见故障，同时导向结构的存在让气缸输出端的抗扭转性能大幅提升，当执行端承受偏载时，载荷会通过导杆传递到缸体的轴承支撑位，不会让活塞杆承受额外的径向力，从根源上避免活塞杆弯曲、活塞密封偏磨导致的漏气问题。在实际选型应用中，首先要明确安装边界的尺寸约束，这款气缸缸径为32mm，行程为50mm，缸体本身为方形结构，安装面的螺纹孔采用了标准化的布局设计，既可以从缸体前端面通过通孔做穿装固定，也可以利用缸体侧面的螺纹孔做侧装固定，适配不同设备的安装空间需求。需要注意的是，集成的轴承结构对导杆的平行度公差做了严格约束，

　　建模过程中可以看到两根导杆与活塞杆的轴线平行度控制在0.02mm以内，缸体上的轴承安装孔与活塞腔的同轴度也做了同步公差匹配，避免装配后出现运动卡滞。在功能特性层面，这款气缸的导向轴承采用了自润滑材质，日常使用过程中无需额外加注润滑脂即可长期稳定运行，适合在洁净车间、免维护要求的自动化设备上使用；气缸的进出气口布置在缸体侧面，接口规格符合气动行业通用标准，可直接搭配标准快插接头使用，气路布置更加灵活。在设备布局时，要注意气缸伸出后的极限长度边界，50mm行程下，气缸完全伸出时总长度要比缩回状态长出50mm，设计周边结构时要预留足够的运动空间，避免气缸运动过程中与周边工装、工件发生干涉；同时要根据实际负载情况确认侧向力的允许范围，

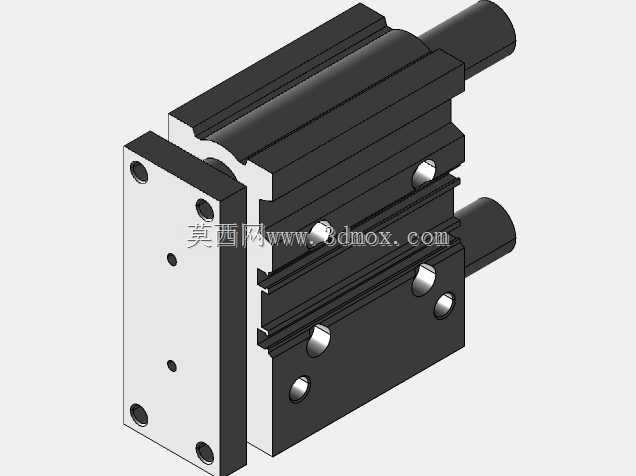

　　虽然集成轴承结构可以承受一定侧向载荷，但如果负载超出额定范围，还是会加速轴承磨损，缩短气缸使用寿命，必要时可以在执行端额外增加辅助支撑结构。从建模细节来看，这款气缸的所有安装孔位、密封槽、导杆配合面都按照实际量产产品的尺寸做了还原，包括缸体上的磁性开关安装槽位，都保留了标准结构，设计人员在做设备三维布局时，可以直接调用这个模型做干涉检查、安装孔位匹配，无需再手动测绘建模，能有效缩短设备设计的周期。在压装工位应用时，这款气缸的抗扭特性可以保证压头始终垂直于工件表面，避免压装过程中出现偏斜导致的工件压伤、压装精度不足问题；在移栽工位应用时，导杆的导向作用可以保证吸盘或者夹爪的运动轨迹平直，不会因为活塞杆的转动导致工件移位，尤其适合小间距多工位排布的紧凑设备中，省去额外导向组件占用的空间，让设备整体结构更加紧凑。
