BF20滚珠丝杠支撑固定座结构设计

　　在精密传动系统的布局设计中，丝杠端部的支撑组件是直接影响传动精度、运行寿命与整机刚性的核心零件，这款BF20规格的滚珠丝杠支撑座，是针对公称直径20mm的滚珠丝杠固定端支撑需求开发的一体式支撑结构，目前广泛应用在中小型数控设备、直线滑台模组、精密检测设备、自动化点胶与贴合设备的传动链路中。从实际设备装配的场景来看，这类支撑座通常安装在传动单元的固定端，与丝杠端部的锁紧螺母、隔套配合，承担丝杠运转过程中的径向载荷与部分轴向载荷，避免丝杠长行程运转时出现挠曲变形，同时抵消丝杠高速回转时产生的轴向窜动，保证丝杠副的传动精度始终维持在设计公差范围内。

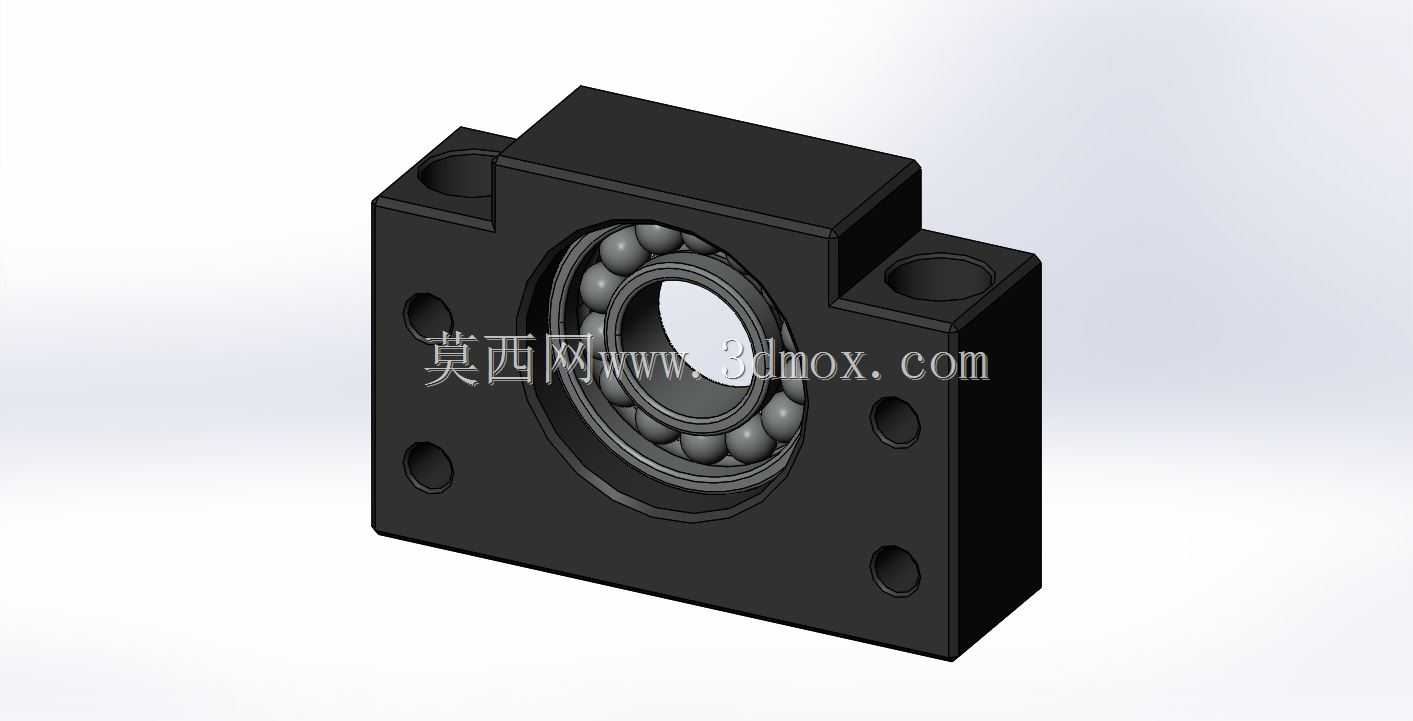

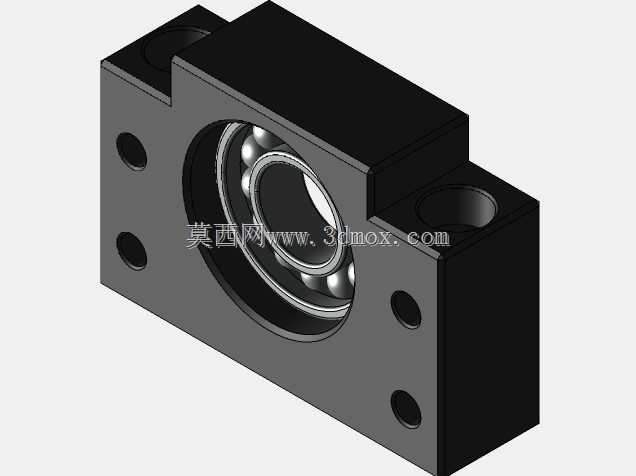

　　从结构设计思路来看，这款支撑座采用了一体式方块式本体设计，本体上集成了轴承安装腔、安装固定孔位、定位基准面三个核心功能区域，没有多余的分体拼接结构，从根源上减少了装配累积误差。轴承安装腔采用了台阶式孔位设计，内置的角接触球轴承可以直接嵌入腔体内，台阶面承担轴承外圈的轴向定位，装配时不需要额外加工轴承挡圈槽，配合端盖或者锁紧结构就能完成轴承外圈的固定，大幅降低了现场装配的工序复杂度。本体上的安装孔位采用了对称式布局，四个沉头安装孔分布在本体的四个角位，两个定位销孔设置在轴承腔的侧方，装配时可以先通过定位销完成支撑座在设备安装基板上的精准定位，再通过内六角螺栓完成锁紧固定，这种孔位布局可以保证支撑座承受轴向载荷时受力均匀，不会出现单侧受力偏载的问题。

　　从安装边界与尺寸适配的角度来说，这款支撑座的安装基准面做了精磨处理，平面度公差控制在0.01mm以内，与设备安装面贴合时不需要额外刮研就能满足安装精度要求；轴承安装腔与安装基准面的垂直度公差控制在0.008mm以内，可以保证装入的轴承与丝杠的同轴度，避免丝杠运转时出现别劲、发热的问题。适配的丝杠轴端尺寸按照20mm直径滚珠丝杠的标准轴端尺寸设计，轴承内圈与丝杠轴颈采用过渡配合，装配时通过热装或者专用压套工具就能完成装配，不需要额外修配件。支撑座的整体外形尺寸紧凑，在满足轴承安装与固定强度的前提下，尽可能压缩了本体的占用空间，对于安装空间受限的小型滑台、桌面型数控设备来说，这种紧凑结构可以有效减少传动单元的整体体积，提升设备的空间利用率。

　　从实际使用的功能特性来看，一体式的本体结构采用了高刚性的材质设计，经过热处理后本体的硬度与抗形变能力可以满足高速运转下的载荷需求，内置的角接触球轴承可以同时承受径向与双向轴向载荷，匹配滚珠丝杠运转时的复合受力状态，相比采用深沟球轴承的简易支撑结构，这种配置的支撑刚性可以提升40%以上，丝杠的临界转速也能得到有效提升，适合中高速往复运动的传动场景。在日常设备维护中，这种一体式支撑座的拆装也十分便捷，需要更换轴承或者维护丝杠时，只需要拆卸安装螺栓与端部锁紧件，就能将支撑座整体从丝杠端部拆下，不需要拆解整个传动链路，大幅降低了设备后期的维护成本与停机时间。在进行三维建模设计时，这款支撑座的所有安装孔位、轴承腔尺寸、外形边界都严格按照实际加工公差进行建模，装配时可以直接与标准20mm滚珠丝杠、配套的锁紧螺母、安装基板进行虚拟装配验证，提前排查干涉问题，减少实际加工装配时的出错概率，对于结构设计人员进行传动系统选型、整机布局设计来说，这类精准的三维模型可以有效缩短设计周期，避免选型时出现尺寸匹配错误的问题。
