BK20型滚珠丝杠支撑固定座结构设计

　　在各类直线传动模组、数控进给单元的结构搭建中，丝杠端部的支撑固定部件是直接影响传动精度、运行稳定性的核心零件，这款BK20规格的支撑座，正是针对公称直径20mm的滚珠丝杠固定端设计的专用支撑构件，广泛应用在小型数控车床进给轴、桌面级自动化点胶设备、3D打印设备的传动模组、皮带线顶升机构、电子元件插装设备的位移平台等场景中，承担着约束丝杠轴向窜动、承受丝杠传动过程中轴向与径向复合载荷、保障丝杠旋转同轴度的核心作用。

　　从实际功能特性来看，这款支撑座属于丝杠固定端支撑组件，内部集成了适配的角接触球轴承安装位，可实现对丝杠端部的双向轴向定位，相比浮动端支撑结构，能够承受更大的轴向切削反力与传动负载，在设备高速往复进给的工况下，能有效抑制丝杠的轴向窜动，将丝杠的旋转跳动量控制在合理公差范围内，避免因支撑刚性不足导致的传动丢步、定位精度漂移问题。在重载进给场景下，这类固定端支撑座通常会和BF20型浮动端支撑座配对使用，固定端承担双向轴向载荷与径向定位，浮动端则补偿丝杠运行过程中因温升产生的热伸长量，避免丝杠出现憋劲、旋转卡滞的问题。

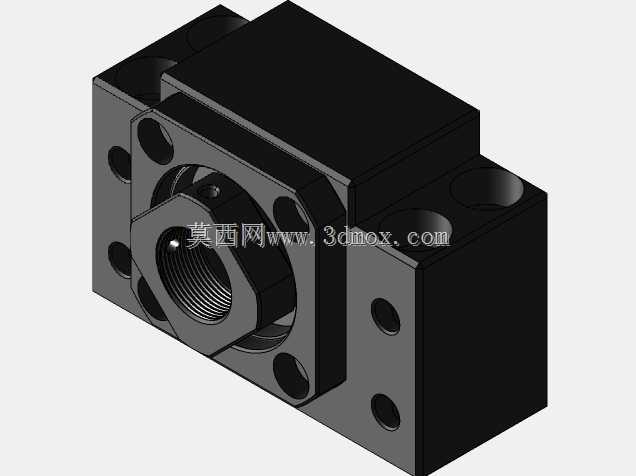

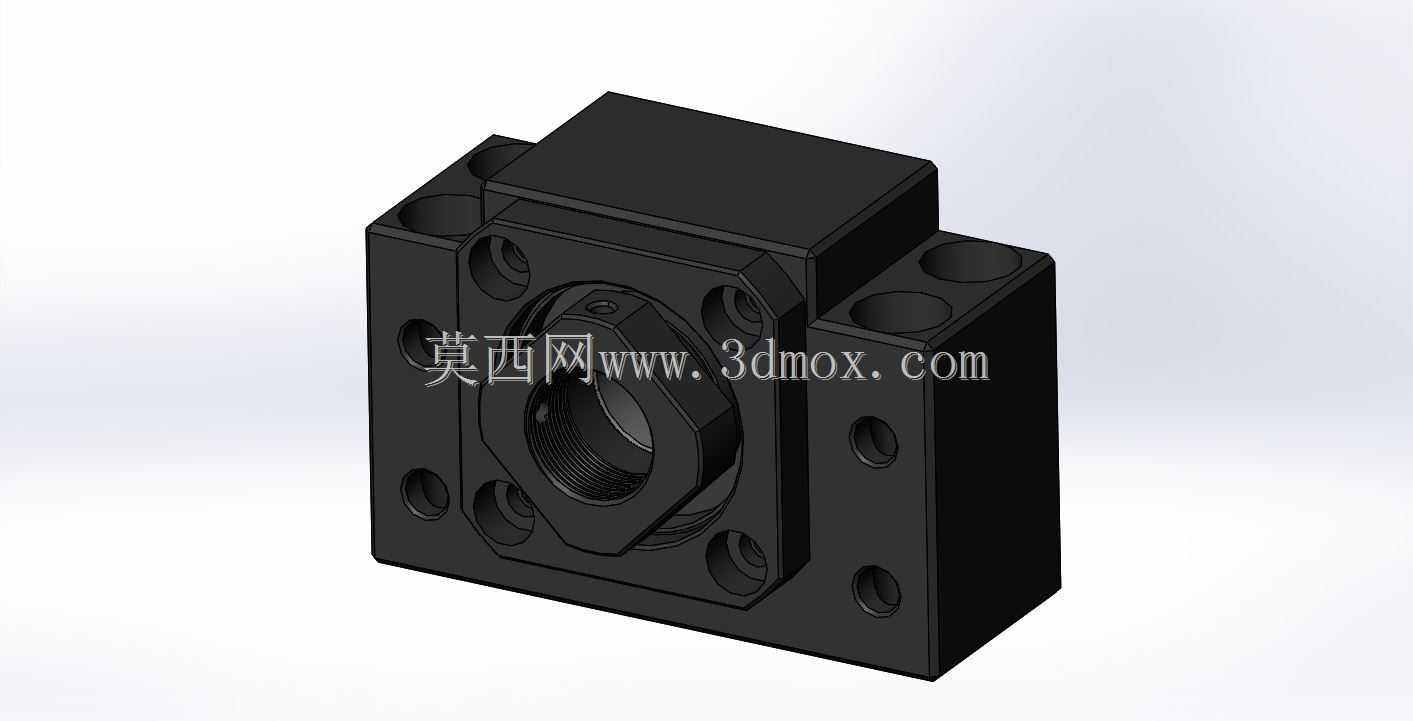

　　从设计思路层面拆解，这款支撑座的本体采用方块式一体式结构设计，本体上的安装孔位采用对称式布局，既可以直接通过螺栓固定在设备安装基板的平面上，也可以适配铝型材框架的T型槽安装场景，降低安装面的加工精度要求。支撑座朝向丝杠的端面设计有轴承定位止口，能够保证轴承安装后与支撑座本体的同轴度，避免轴承压装后出现偏斜；轴承安装腔的深度按照配对轴承的厚度公差设计，压装轴承后可通过端盖实现轴承外圈的轴向压紧，防止轴承在高速旋转过程中出现外圈跑圈的问题。支撑座侧面预留的锁紧螺母操作空间，可在丝杠轴头穿入轴承内圈后，通过圆螺母将丝杠轴肩与轴承内圈锁紧，实现丝杠与支撑座的刚性连接，同时预留的密封件安装槽可加装防尘密封圈，阻挡加工过程中产生的切屑、切削液、粉尘进入轴承内部，延长支撑组件的维护周期。

　　从安装边界与尺寸适配角度来看，这款支撑座的安装孔位间距、本体高度、轴孔中心高都遵循行业通用的BK系列支撑座安装尺寸规范，可直接替换同规格的市面标准件，无需对设备安装板进行二次改孔加工。支撑座的轴孔中心高与同规格BF20浮动端支撑座保持一致，安装时只要保证两个支撑座的安装面共面，就能快速实现丝杠的同轴度找正，大幅降低现场装配的调校工作量。本体上的穿线与避让槽设计，可避开丝杠轴头的键槽、卡簧位等结构，避免装配时出现结构干涉；安装孔采用沉头孔设计，螺栓锁紧后头部不会突出支撑座表面，不会和周边的导轨、拖链、传感器支架等部件产生运动干涉。在实际选型过程中，设计人员只需要确认所配滚珠丝杠的轴端直径、轴头锁紧螺纹规格、设备所需的轴向负载上限，就可以直接选用该款支撑座，无需重新设计支撑结构，能够大幅缩短非标设备的设计周期，减少定制零件的加工成本与交付周期。

　　在实际装配调试环节，这款支撑座的压装工艺性也经过了优化，轴承安装腔的入口处设计有导入倒角，压装轴承时无需额外制作导向套，就可以将轴承平稳压入腔体内，不会刮伤轴承外圈与安装腔内壁；端盖的固定螺丝采用均匀分布的布局，锁紧端盖时按照对角顺序逐步拧紧，就可以保证轴承外圈受力均匀，避免因单侧受力导致的轴承预紧力不均、旋转阻力过大的问题。针对不同预紧等级的使用需求，还可以通过调整端盖与本体之间的调整垫片厚度，实现轴承预紧力的微调，满足高速轻载、低速重载等不同工况的使用要求，在精密检测设备的位移平台中，适当提高轴承预紧力可以提升支撑刚性，减小平台微动进给时的弹性变形量；在高速输送类设备中，适当降低预紧力可以减少轴承发热，延长部件的连续运行寿命。
