波布拉160-70前倾式离心通风机结构

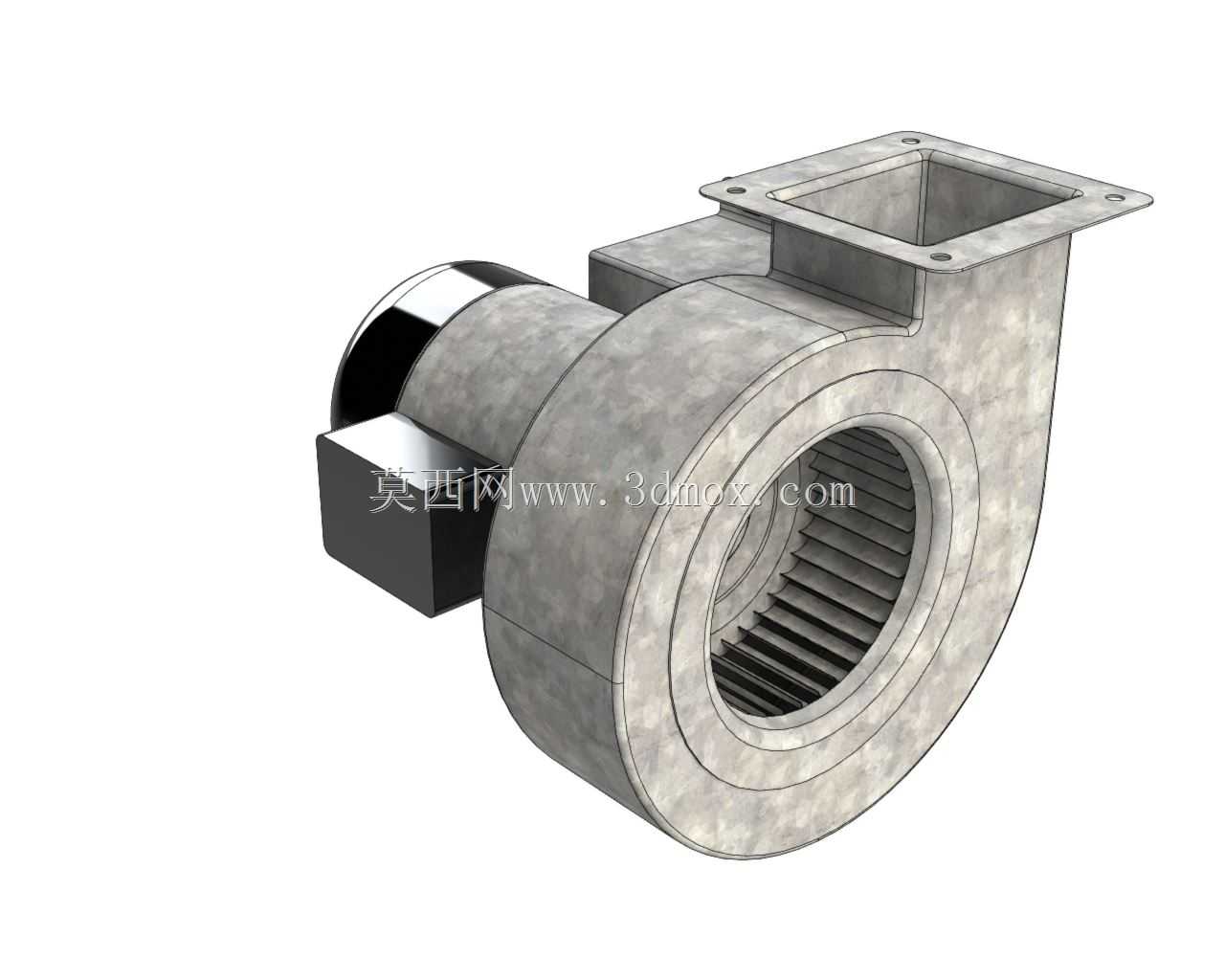

　　这款前倾式离心通风机的结构设计，核心围绕小空间高静压送风场景做适配，日常多配套在小型工业设备散热、楼宇新风支管增压、小型除尘工位集气、商用厨具排风这类对安装空间有严格限制的工况里。从结构布局来看，电机与蜗壳采用直联同轴布置，省去了皮带传动的张紧结构与额外安装空间，整体轴向尺寸控制紧凑，能塞进设备夹层、吊顶内部这类狭窄安装位，不需要预留额外的传动部件维护操作空间。叶轮采用多翼式前倾叶片设计，叶片沿轮盘周向均匀排布，进风侧做了圆弧导边处理，能降低气流进入叶道时的冲击损失，相比后倾叶轮，同转速下能输出更高的静压，适合管路阻力偏大、送风距离中等的场景，运行时气流顺着叶片槽道被加速甩出，在蜗壳内完成动压到静压的转换后，从方形出风口送出。

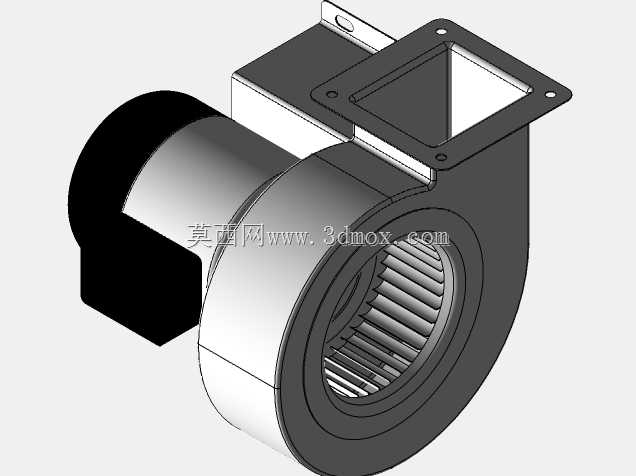

　　蜗壳的型线采用对数螺旋线拟合设计，从叶轮出口到出风口的流道截面逐步扩大，能平缓降低气流流速，减少流道内的涡流损失，蜗壳侧壁与叶轮端面的间隙控制在合理范围，既避免叶轮转动时与蜗壳剐蹭，又能减少间隙处的气流回流，提升容积效率。进风口采用收敛式圆弧集流器设计，能引导气流均匀进入叶轮入口，避免入口流场畸变带来的性能衰减与异常振动。安装结构上，蜗壳顶部预留了带安装孔的方形法兰出风口，法兰面平整，能直接对接方形通风管路，不需要额外做方转圆接头，减少管路连接的局部阻力损失；电机尾部的安装支耳做了折弯加强处理，支耳上的安装孔位公差经过适配，能直接通过螺栓固定在设备机架或者安装支架上，安装时不需要额外做定制转接件，适配常规的安装孔位布局。设计过程中，

　　首先根据目标工况的风量、静压要求，确定叶轮的直径与宽度参数，匹配对应功率的直联电机，再根据叶轮的出口气流参数拟合蜗壳型线，反复调整蜗壳宽度与出风口尺寸，确保流道内气流流速均匀，避免局部流速过高产生的气动噪声。同时校核整体结构的动平衡，叶轮做动平衡校正，减少运行时的振动传递，降低配套设备的共振风险。安装边界方面，整机的径向尺寸以蜗壳最大外轮廓为限，轴向尺寸从电机尾端到蜗壳进风侧端面控制紧凑，安装时需要预留的操作空间仅需满足螺栓紧固的操作距离，不需要额外预留传动部件的检修空间，出风口法兰的孔位采用对称布局，能适配不同方向的管路对接需求，电机的接线盒位置预留了足够的接线操作空间，方便现场布线作业。实际使用中，

　　这类风机的运行转速匹配常规工频电机，不需要额外配置变频模块就能满足多数常规工况的送风需求，直联结构的传动损失小，长期运行的维护点仅需定期清理叶轮表面积尘，检查轴承润滑状态即可，维护成本远低于皮带传动的离心风机。在结构细节上，蜗壳的板材拼接处采用折边咬合设计，减少焊接变形带来的流道不平整问题，叶轮的叶片与轮盘、轮盖的连接采用铆接工艺，连接强度可靠，能承受长期高速旋转的离心力，不会出现叶片脱落的风险。
