带式涂布抛光涂料柜工业设备结构

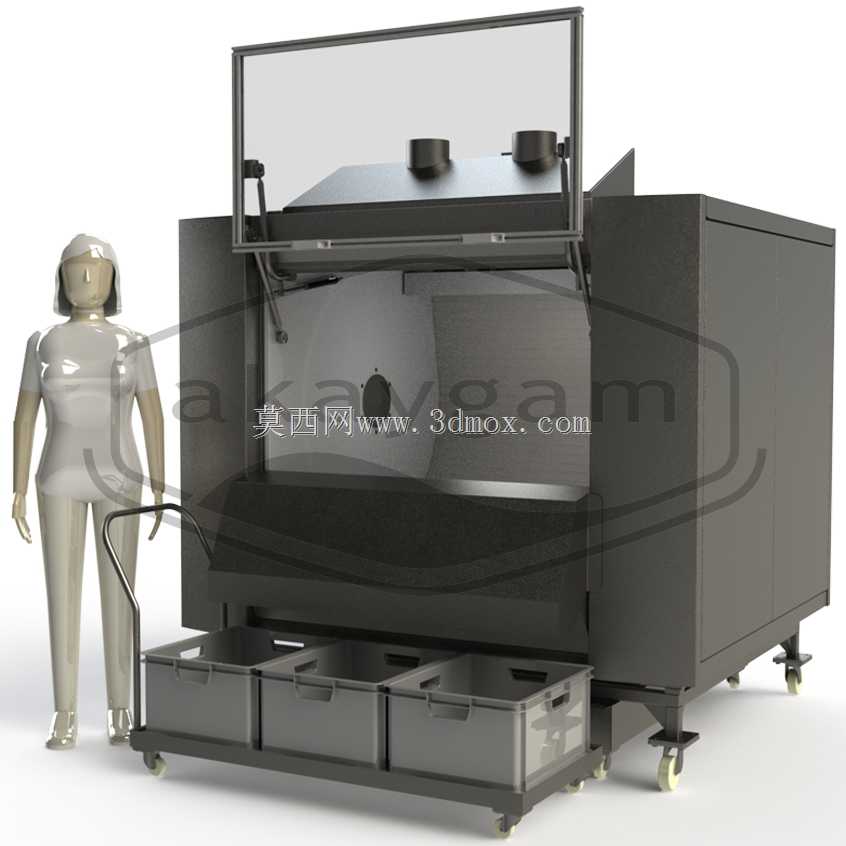

　　在巧克力等食品的精加工产线布局中，这类带式涂布抛光涂料柜往往布置在冷却隧道前段、成型模具出料后段的衔接工位，承担着糖衣涂层均匀包覆、表面抛光提亮、多余涂料回收的核心工序作用，区别于开放式的涂布作业设备，封闭式柜体结构能有效避免涂料飞溅造成的车间环境污染，同时减少车间内浮尘落入涂覆层造成的成品外观瑕疵，适配食品生产车间的卫生管控要求。从设备的实际功能逻辑来看，上掀式透明防护舱采用气弹簧支撑结构，日常作业时处于闭合状态，操作人员可通过透明面板实时观察内部涂布抛光的作业状态，当需要清理内部辊组、更换涂布介质或者处理卡料故障时，可单手掀开舱门，气弹簧的支撑力能保证舱门在任意开启角度悬停，不会出现意外滑落造成的操作安全隐患。

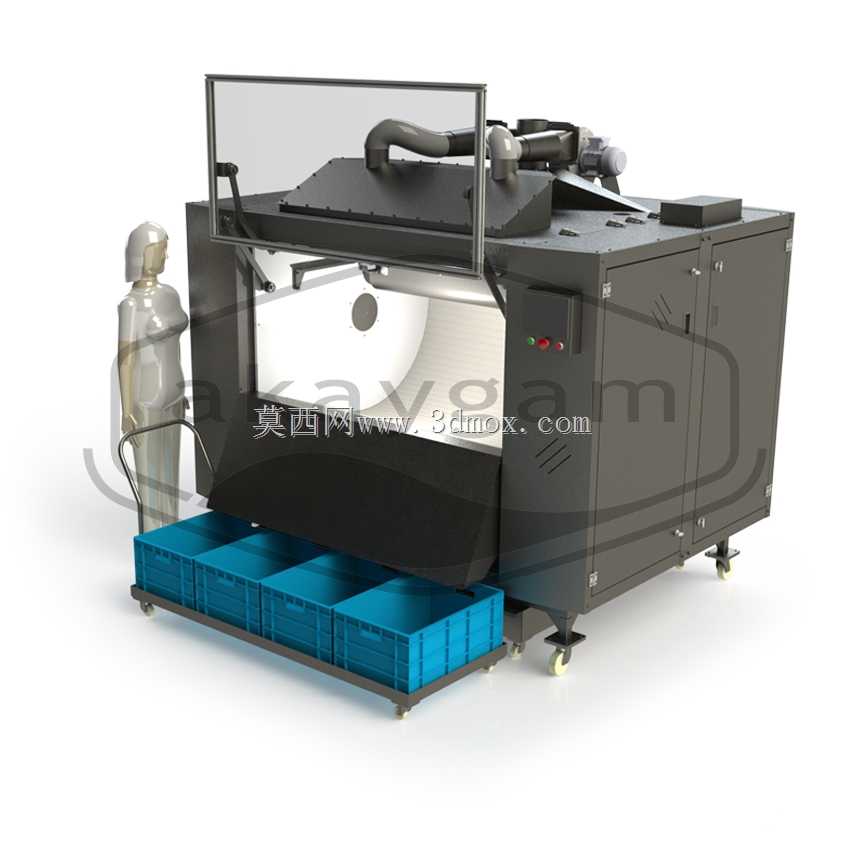

　　舱体顶部设置的两个排风接口，可直接对接车间的废气收集管路，将涂料挥发的微量有机溶剂、抛光过程产生的细碎粉尘统一抽排至废气处理装置，避免作业区域有害物浓度超标，符合食品生产车间的职业健康防护要求。设备下部配置的三个抽拉式集料箱，分别对应涂布段的余料滴落收集、抛光段的碎屑收集、过渡段的杂物收集，抽拉结构采用带定位的滑轨设计，清理时可直接抽出箱体倾倒收集物，不需要探身到设备内部操作，大幅降低日常维护的作业强度，集料箱与设备本体的接缝处设置有食品级硅胶密封条，避免收集的余料出现渗漏滴漏污染车间地面。设备底部配置的重载脚轮搭配可调支撑脚，在产线调整布局时可直接推动设备移位，不需要额外调用吊装设备，移位完成后旋转可调支撑脚将设备抬升，

　　让脚轮脱离地面，即可保证设备运行过程中不会出现移位晃动，支撑脚的调节行程可适配车间地面15mm以内的平整度误差，不需要额外对安装地面做高精度找平处理。从结构设计的思路来看，该设备的主体框架采用不锈钢方管焊接成型，所有与物料、涂料接触的部位均采用304食品级不锈钢材质，焊缝处做圆弧过渡打磨处理，不存在清洁死角，可直接用高压水枪冲洗设备内部，不会出现积液残留造成的细菌滋生问题。内部的带式输送机构采用食品级PU输送带，带面做哑光防滑处理，输送速度可通过变频调节，适配不同厚度、不同外形尺寸的巧克力产品涂布抛光需求，涂布辊组采用快拆式结构设计，更换不同纹理的涂布辊时不需要拆卸大量紧固件，松开锁紧手柄即可抽出辊组，能快速切换不同的涂覆效果。

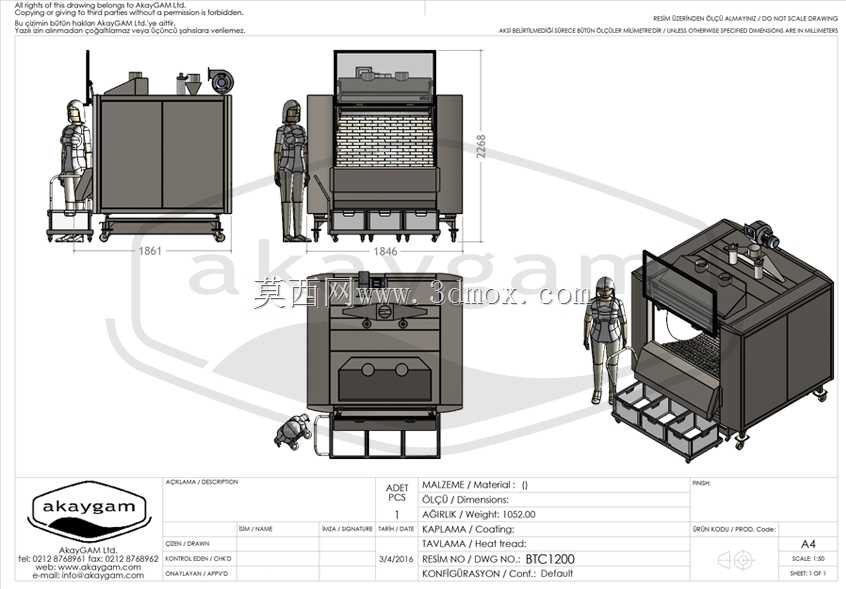

　　设备侧面设置的操作扶手，方便操作人员移位时扶持发力，扶手高度设置在人体站立作业的腰部位置，符合人机工程学设计要求，长时间推移设备也不会造成腰部劳损。从安装边界来看，该设备的整体宽度控制在1.8米以内，长度控制在2.2米左右，高度在防护舱闭合状态下为1.9米，掀开状态下最大高度为2.7米，安装时只需要在设备周边预留0.8米的操作维护空间，顶部预留0.5米的排风管路安装空间即可，不需要占用过大的车间面积，适配中小型食品加工企业的产线布局需求。设备的进料端和出料端的输送面高度统一设置为0.85米，可直接与同高度的前端成型设备、后端冷却输送线做无缝对接，不需要额外配置过渡输送机构，减少产线的衔接成本。内部的抛光机构采用可调速的毛刷辊结构，毛刷的压合深度可通过侧边的调节手轮做精准微调，可根据产品的涂层厚度要求调整抛光力度，避免抛光过度造成涂层破损，或者抛光不足导致表面光泽度达不到产品要求。柜体的侧面设置有可拆卸的检修面板，拆除面板后可直接接触到内部的传动链条、驱动电机、电气接线端子等部件，日常检修维护时不需要拆解设备主体结构，大幅缩短故障排查和维修的时间。
