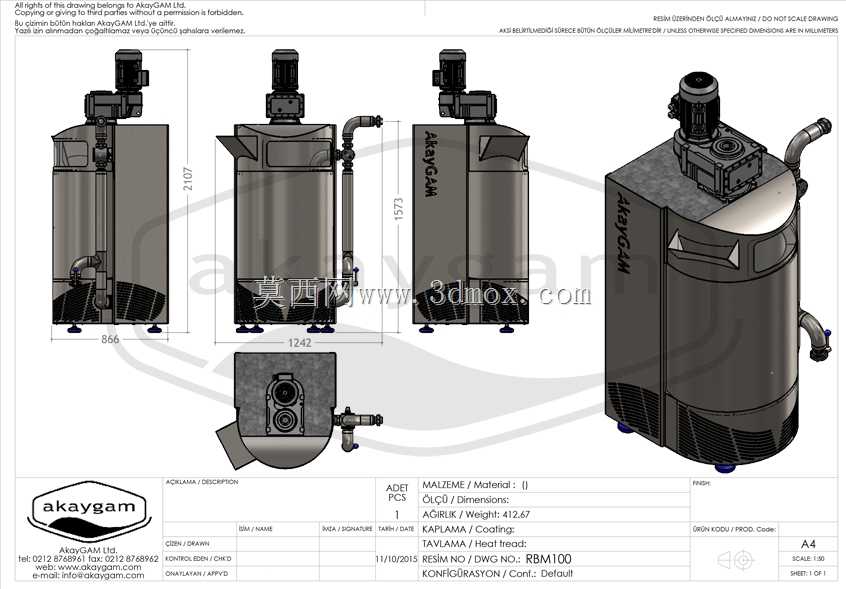

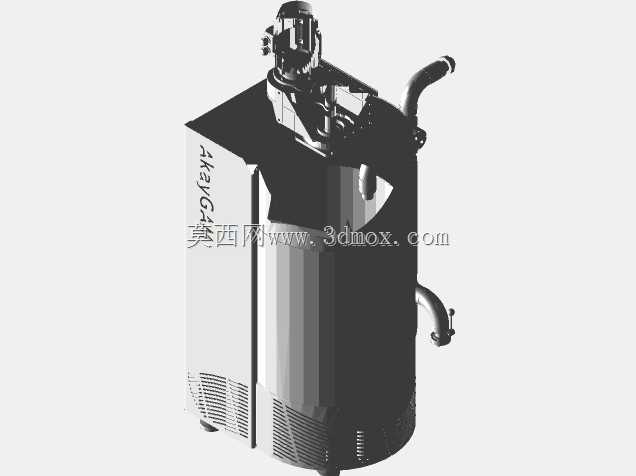

100升批量巧克力球磨机工业设备结构

　　在巧克力规模化生产的前道制备工序中，这类球磨设备承担着浆料精细化研磨的核心作用，区别于实验室小型研磨装置，该款设备面向中小批量连续生产场景设计，可直接对接巧克力调温、浇注生产线的进料端，完成可可液块、糖粉、乳粉等混合物料的超细研磨与均质，让浆料细度达到巧克力生产要求的18-25μm区间，同时避免研磨过程中温度过高导致的可可脂风味劣变。从设备整体布局来看，主体采用立式圆柱形承压罐体结构，这种构型一方面能最大化利用车间垂直空间，减少地面安装占位，另一方面圆柱形内壁无清洁死角，符合食品加工设备的卫生设计要求，罐体底部做了锥度收窄设计，配合底部的出料管路，能在批次生产结束后最大限度排空罐内浆料，减少物料残留，降低不同批次产品交叉混味的风险。

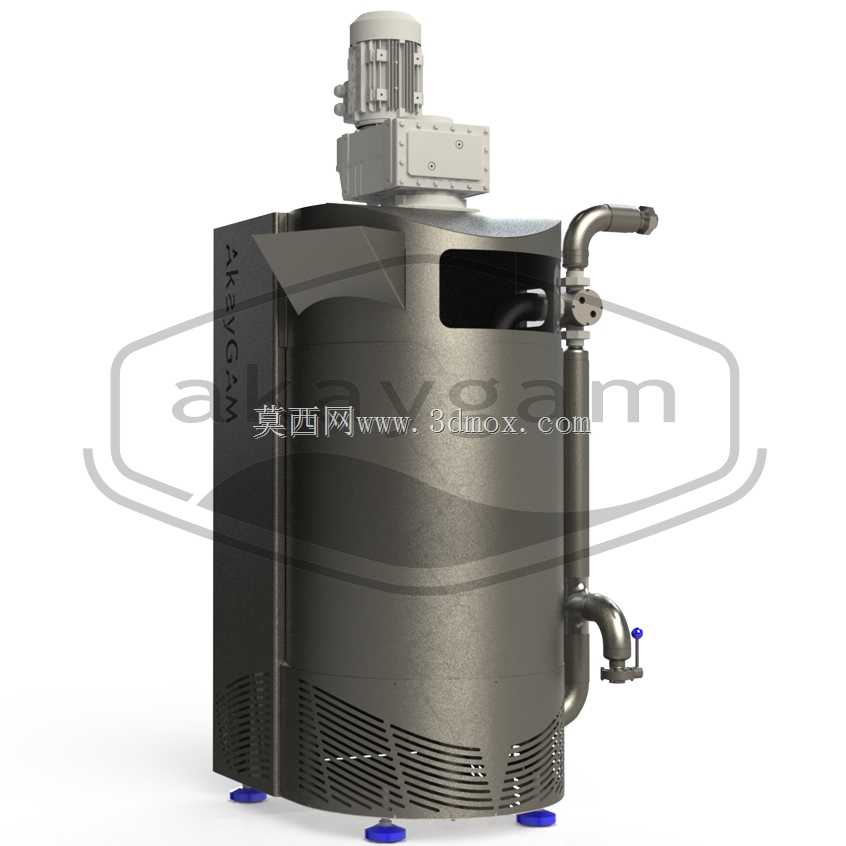

　　罐体顶部集成的驱动单元采用立式安装布局，电机与减速箱直连设计，省去了皮带传动带来的维护需求与打滑风险，输出轴直接伸入罐体内部连接搅拌研磨组件，传动路径短、扭矩损耗小，可带动罐内的研磨钢球做规律的抛落与剪切运动，通过钢球之间的挤压、摩擦作用完成物料的细化。设备侧面布置的两组管路分别承担不同功能，上方侧管为循环回流口，可将罐内上部未充分研磨的粗料重新导回研磨区域，避免出现物料分层导致的细度不均问题；下方带手动球阀的管路为成品出料口，球阀采用食品级密封材质，手柄处做了防滑加长设计，操作人员在佩戴卫生手套的情况下也能轻松完成启闭操作，出料口的法兰接口为标准快装结构，可快速对接物料输送泵或者周转料桶，适配不同的产线布局需求。

　　罐体下部环绕开设的通风格栅是散热结构的一部分，因为长时间研磨过程中钢球碰撞、物料摩擦会产生大量热量，若热量积聚无法散出，会让罐内浆料温度超过可可脂的熔点阈值，导致浆料返砂或者风味流失，格栅的开孔方向做了斜切防水设计，避免日常车间清洗时的冲洗水进入设备内部的电气腔，同时保证空气流通带走驱动部件与罐体夹套传导的热量。设备底部配置的可调式支撑脚，可在安装时根据地面平整度调整设备水平度，保证立式驱动轴的垂直度偏差在允许范围内，避免轴封偏磨导致的浆料泄漏问题，支撑脚的脚垫采用防滑橡胶材质，既可以缓冲设备运行时的振动，也能避免不锈钢支脚直接接触地面划伤车间环氧地坪。从设计思路上看，这款设备没有采用复杂的外置管路布局，

　　所有工艺管路都贴近罐体侧壁布置，减少了管路内的物料残留段，罐体外部的焊缝都做了圆弧打磨抛光处理，表面粗糙度达到食品设备要求的Ra0.8以下，避免积料滋生细菌。设备侧面预留的观察窗口采用耐高温钢化玻璃材质，操作人员可在设备运行过程中直接观察罐内的浆料液位与研磨状态，无需开盖检查，减少生产过程中的污染风险，观察窗周边做了凸边设计，避免清洗时的冷凝水顺着玻璃流进窗缝。在安装边界上，设备的主体外径控制在1.2米以内，加上侧面伸出的管路总宽度不超过1.5米，安装时只需在设备周边预留0.8米的操作维护空间即可，顶部驱动单元的最高处距离地面约2.1米，常规车间的层高完全满足安装要求，设备的总重量在满载浆料与研磨介质的情况下不超过1.2吨，普通车间的地面承重即可满足安装需求，无需额外做设备基础加固。设备的电气控制接口全部集中在顶部驱动单元的接线盒内，接线盒采用IP65防护等级，可适配食品车间高湿度、定期冲洗的使用环境，罐体上预留的温度传感器安装位可直接接入产线的温控系统，实时监测罐内浆料温度，联动冷却系统调整研磨节奏，保证整个研磨过程的温度稳定在45-50摄氏度的最优区间。
