实验室双臂西格玛混合设备结构设计

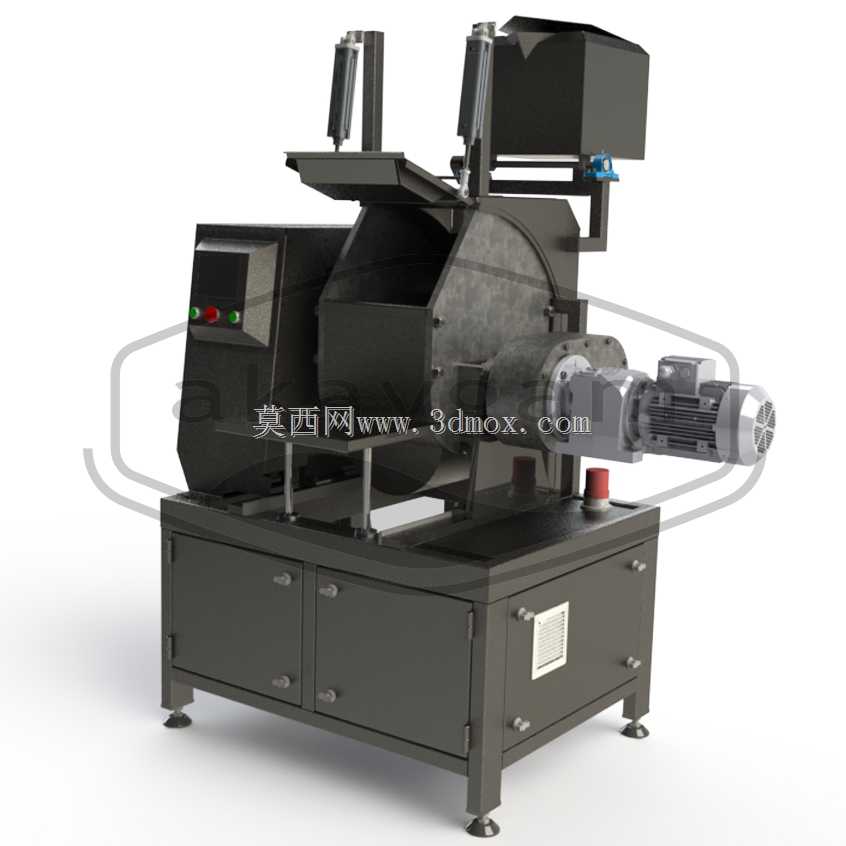

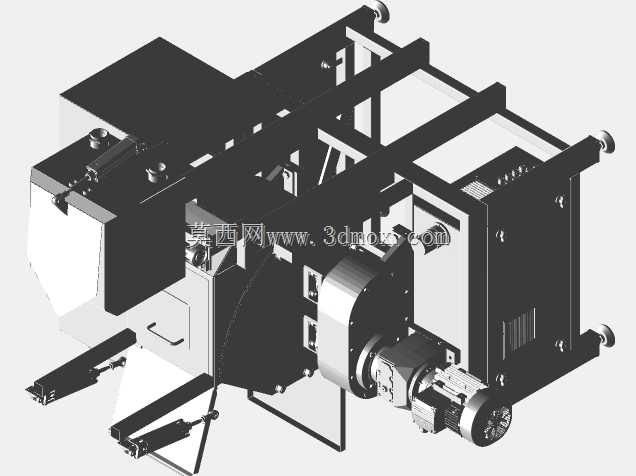

　　这款实验室级双臂西格玛混合装置，主要面向小批量物料混配的研发场景，常见于精细化工、新型材料、食品添加剂配方开发、医药中间体试制等领域的实验室环节，用来完成高粘度物料、膏状物料、含少量粉体的半固态物料的均匀混合作业，相比大型量产型混合设备，它的处理量适配实验室小试需求，能够在有限的实验空间内完成混料工艺参数验证，为后续量产线的设备选型、工艺参数确定提供可靠的实验数据支撑。从结构设计逻辑来看，设备整体采用下柜上架的分体式布局，底部的柜体采用碳钢焊接框架结构，既作为整台设备的承重基座，内部预留的空腔可以容纳电气控制元件、动力接线端子，部分空间还可用来放置实验常用的小工具、待混料样容器，柜体底部配置可调式支撑脚，

　　能够在实验台不平整的状态下调整设备水平度，避免搅拌过程中因设备倾斜产生的异常振动、搅拌桨刮蹭腔体内壁的问题，支撑脚的调节行程预留了15mm的调整量，足够适配多数实验室操作台的平面度误差。上部的混合腔体是整台设备的核心作业单元，采用西格玛型双臂搅拌结构，两根搅拌桨按照差速反向的逻辑设计，转动过程中桨叶之间、桨叶与腔体内壁之间保持恒定的小间隙，能够对物料产生强烈的剪切、挤压、翻转作用，既可以打散粉体物料中的团聚颗粒，也能让高粘度的膏状物料在腔体内完成全方位的对流混合，避免出现混料死角。腔体上部配置可开合的投料翻盖，翻盖与腔体之间采用快压式锁扣结构，投料时可以快速翻开，混合作业时锁扣压紧能够保证腔体密封，

　　避免粉体物料在搅拌过程中逸出到实验室环境中，腔体侧面配置驱动电机与减速单元，动力通过直连的减速机构传递到搅拌桨轴端，相比皮带传动的结构，直连减速的传动效率更高，动力输出更稳定，在处理高粘度物料时不会出现打滑丢转的问题，同时也减少了日常维护的工作量。设备的操作控制单元集成在腔体侧方的控制箱上，配置启动、停止、急停按钮与状态指示灯，操作人员站在设备正面就可以完成所有操作，急停按钮采用大尺寸蘑菇头设计，遇到异常情况时可以快速按下切断设备动力，符合实验室设备的安全设计要求。腔体侧方还预留了清洁维护的操作空间，完成混料实验后可以快速打开腔体的锁紧结构，对搅拌桨、腔体内壁进行清洁，避免不同批次实验的物料交叉污染，

　　这一点对于配方研发类的实验场景尤为重要，因为实验过程中往往需要频繁更换不同配方的物料，残留的物料会直接影响下一次实验结果的准确性。从安装边界来看，整台设备的占地面积控制在1.2平方米以内，高度不超过1.6米，不需要额外做地基固定，直接放置在标准承重的实验台上就可以使用，设备的动力接口适配实验室常规的220V交流供电，不需要额外配置工业动力电源，接入门槛低，能够适配多数高校实验室、企业研发中心的现有场地条件。设备上部还配置了气动辅助的压料机构，在混合高粘度物料时，可以通过气动压杆对腔体内的物料施加恒定的下压力，让物料始终处于搅拌桨的有效作用范围内，避免高粘度物料粘在腔体上部无法参与混合，提升混料的均匀度与混合效率，气动元件的管路采用快插接头连接，安装维护都很便捷，气压参数可以根据物料的粘度特性灵活调整，适配不同性状物料的混合需求。在细节设计上，搅拌桨与腔体接触的轴端采用耐磨密封结构，能够有效阻挡细颗粒物料进入轴承部位，延长转动部件的使用寿命，密封件采用快拆式设计，长期使用出现磨损后可以快速更换，不需要拆解整个传动单元。设备的外表面采用哑光工业喷塑处理，不容易沾附粉尘，日常清洁时只需要用干净抹布擦拭就可以保持外观整洁，符合实验室场景的卫生管理要求。
